Запчасти Case IH MAXXUM 115 (55.302.AK[01]) - VAR - 392407, 758409, 758701 - BATTERY SUPPORT (55) - ELECTRICAL SYSTEMS

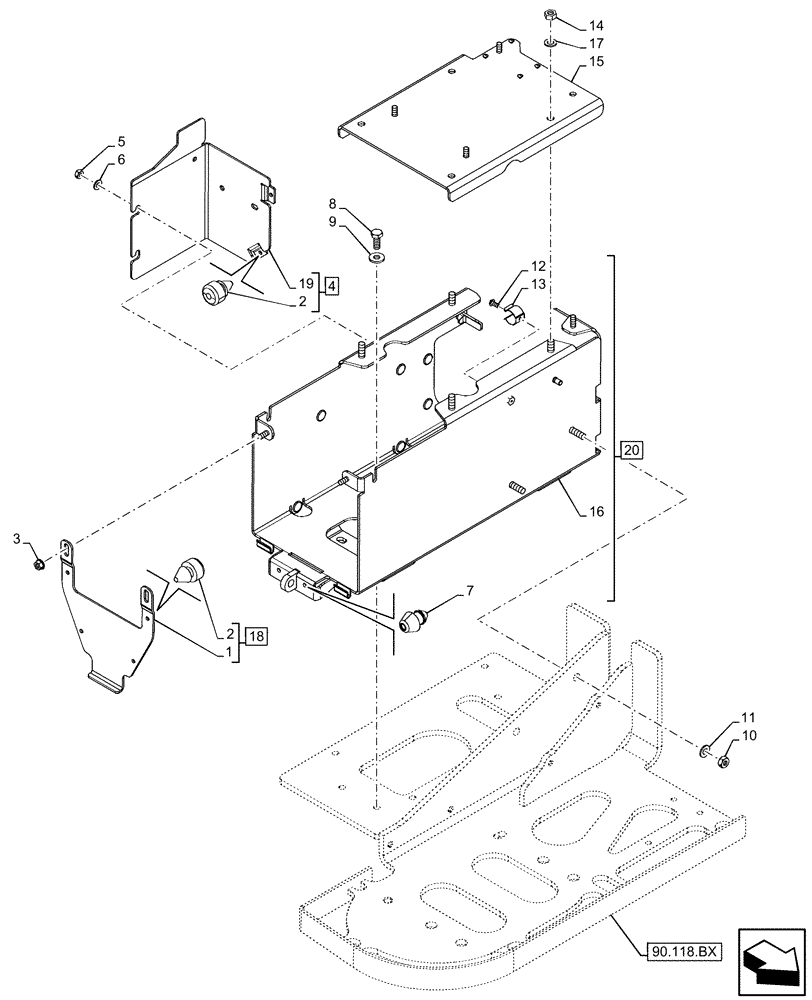

Схема запчастей Case IH MAXXUM 115 - (55.302.AK[01]) - VAR - 392407, 758409, 758701 - BATTERY SUPPORT (55) - ELECTRICAL SYSTEMS
90.118.bx
17
2
2
7
12
19
3
15
13
14
20
9
11
5
1
6
10
18
8
16
4

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

Bracket, Incl in 18

1шт.

2

14624587

PLUG,D 6.3 x 3

8шт.

3

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

2шт.

4

47766446

COVER

ASSY, Incl 2 (Qty 2), 19

1шт.

5

16100811

NUT,Hex, M8, 6.80mm, Cl 8, ZND

2шт.

6

14496501

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

2шт.

7

47640454

PLUG

2шт.

8

11106221

SCREW,Hex, M10 x 25mm, Cl 8.8, Full Thd

4шт.

9

12626201

WASHER,10.2mm ID x 25mm OD x 3mm Thk

4шт.

10

11701711

NUT,Hex, M10, Cl 8, ZND

2шт.

11

14496601

WASHER,10.5mm ID x 21mm OD x 2mm Thk

6шт.

12

47511292

SCREW,Hex, M4 x 0.7 x 10mm

1шт.

13

84485791

SPRING CLIP,21-25mm OD x 20mm L

1шт.

14

100016

NUT,M10 x 1.5, Cl 8

2шт.

15

47736496

COVER

1шт.

16

NSS

NOT SOLD SEPARAT

Battery Box, Incl in 20

1шт.

17

86624176

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

18

47465051

BRACKET

ASSY, Incl 1, 2 (Qty 6)

1шт.

19

NSS

NOT SOLD SEPARAT

Plate, Battery Box Cover, Incl in 4

1шт.

20

47736501

BATTERY BOX

ASSY, Incl 7, 12, 13, 17

1шт.

Выбрано товаров: 20
