(50.200.AK[03]) - VAR - 390643, 758482 - AIR CONDITIONING, CONDENSER, LINE

Запчасти Case IH MAXXUM 115 (50.200.AK[03]) - VAR - 390643, 758482 - AIR CONDITIONING, CONDENSER, LINE (50) - CAB CLIMATE CONTROL

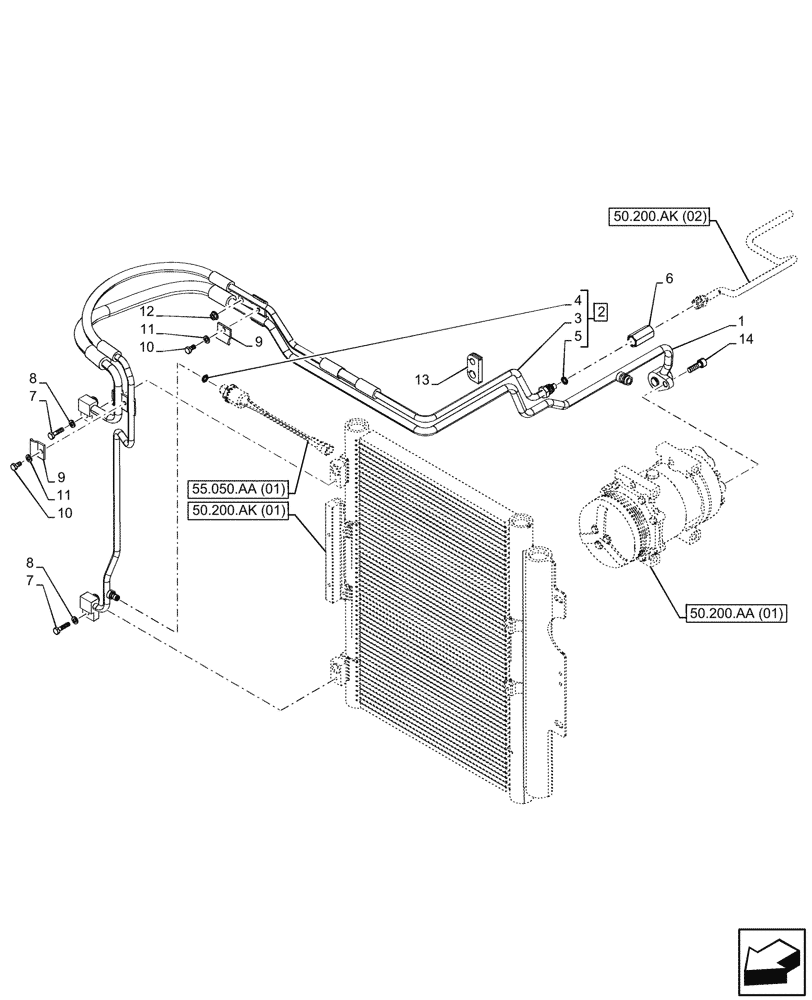

Схема запчастей Case IH MAXXUM 115 - (50.200.AK[03]) - VAR - 390643, 758482 - AIR CONDITIONING, CONDENSER, LINE (50) - CAB CLIMATE CONTROL
50.200.ak (02)
11
9
12
5
7
11
3
8
13
4
7
9
10
1
8
6
2
14
10
55.050.aa (01)
50.200.ak (01)
50.200.aa (01)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47771702

PIPE

Conditioner 6 Cyl

1шт.

2

47742320

PIPE

ASSY, Conditioner 6 Cyl, Incl 3 - 5

1шт.

3

NSS

NOT SOLD SEPARAT

Pipe, Incl in 2

1шт.

4

9827060

O-RING,1.78mm Thk x 7.65mm ID, -11, 70 Duro

1шт.

5

82000793

O-RING,1.78mm Thk x 7.65mm ID, -11, 70 Duro

1шт.

6

87738978

ADAPTER

1шт.

7

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

2шт.

8

10519401

WASHER,6.4mm ID x 11.95mm OD x 1.6mm Thk

2шт.

9

84577651

BRACKET

2шт.

10

86977726

BOLT,Hex, M6 x 12mm, Cl 8.8

2шт.

11

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

12

86619800

FLANGE NUT,M6 x 1, Cl 8

1шт.

13

47619056

BRACKET

1шт.

14

86625220

HEX SOC SCREW,M8 x 25mm, Cl 8.8

1шт.
