(90.116.AC[06]) - VAR - 743777 - WIDE REAR FENDERS, EXTENSION

Запчасти Case IH MAXXUM 115 (90.116.AC[06]) - VAR - 743777 - WIDE REAR FENDERS, EXTENSION (90) - PLATFORM, CAB, BODYWORK AND DECALS

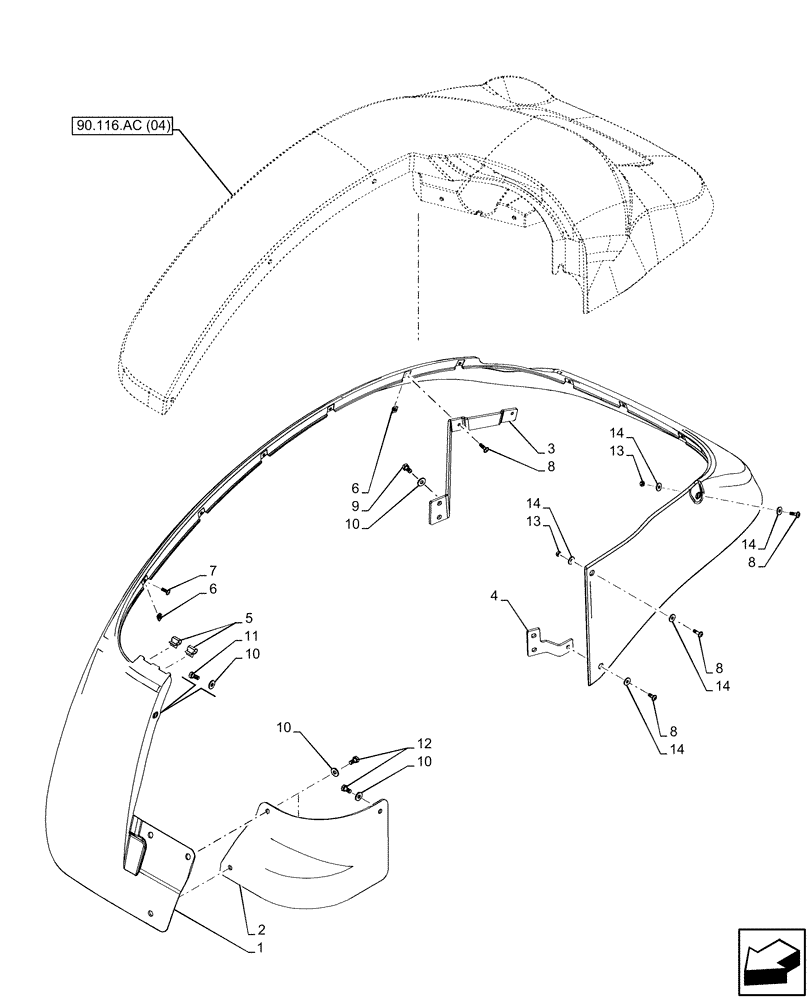

Схема запчастей Case IH MAXXUM 115 - (90.116.AC[06]) - VAR - 743777 - WIDE REAR FENDERS, EXTENSION (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.116.ac (04)
8
9
7
3
8
6
5
8
14
10
12
14
1
10
14
8
6
14
10
13
14
2
4
11
13
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47779259

FENDER EXTENSION

LH

1шт.

1

47779261

FENDER EXTENSION

RH

1шт.

2

47697762

MUDFLAP

1шт.

3

48022674

BRACKET

LH

1шт.

3

48022678

BRACKET

RH

1шт.

4

47778879

BRACKET

LH

1шт.

4

47778877

BRACKET

RH

1шт.

5

82010838

SPRING CLIP,0.5mm Thk

2шт.

6

47778880

SPRING NUT,M6

9шт.

7

1983037

HEX SOC SCREW,Btn Hd Flg, M6 x 16mm, Cl 10.9

7шт.

8

87698793

SCREW,Hex, M6 x 20mm L

M6 x 20mm

5шт.

9

16043321

BOLT,Hex, M8 x 1.25 x 18mm, Cl 8.8, Full Thd

2шт.

10

12646701

WASHER,8.15mm ID x 20mm OD x 2mm Thk

6шт.

11

16043221

BOLT,Hex, M8 x 16mm, Cl 8.8, Full Thd

1шт.

12

120103

BOLT,M8 x 1.25 x 16mm, Cl 8.8

3шт.

13

15896211

NUT,M6, Cl 8

2шт.

14

12643701

WASHER,6.15mm ID x 18mm OD x 1.5mm Thk

5шт.
