Запчасти Case IH MAXXUM 115 (33.202.BN[02]) - VAR - 391610, 758479, 758481 - BRAKE, PEDAL - END YR 13-OCT-2015 (33) - BRAKES & CONTROLS

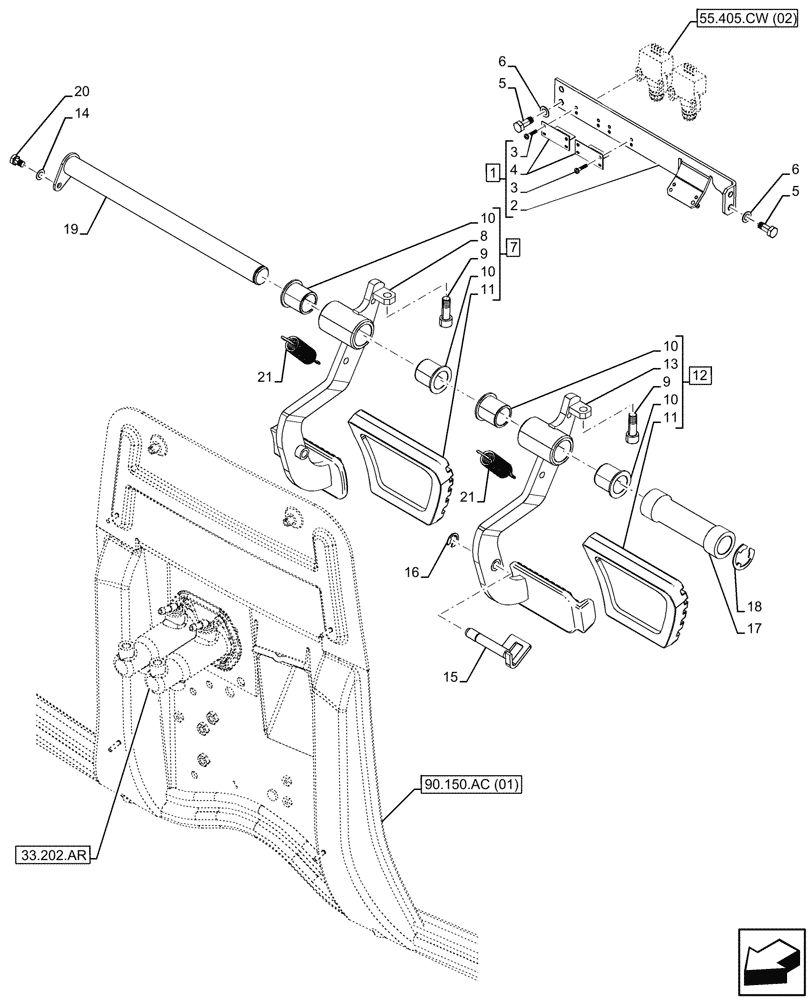

Схема запчастей Case IH MAXXUM 115 - (33.202.BN[02]) - VAR - 391610, 758479, 758481 - BRAKE, PEDAL - END YR 13-OCT-2015 (33) - BRAKES & CONTROLS
55.405.cw (02)
9
14
1
12
19
13
2
3
7
10
20
10
3
5
11
17
6
10
18
15
4
5
11
16
21
10
8
9
6
21
90.150.ac (01)
33.202.ar
33.202.ar

Артикул

Название

Примечание

Количество

1

47690499

BRACKET

ASSY, Incl 2 - 4

1шт.

2

84183613

SUPPORT

1шт.

3

83963569

CAPTIVE WASHER SCREW,Pan Hd, M4 x 12mm, Cl 4.8

4шт.

4

84582018

BRACKET

2шт.

5

16043424

SCREW,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

4шт.

6

12601379

WAVE WASHER,Wave, M8.4

4шт.

7

47426538

PEDAL

ASSY, RH, Incl 8, 9 (Qty 2), 10 (Qty 2), 11 (Qty 1)

1шт.

8

NSS

NOT SOLD SEPARAT

Pedal, Incl in 7

1шт.

9

14420271

HEX SOC SCREW,M10 x 1.5 x 30mm, Cl 12.9, Full Thd

4шт.

10

5155548

BUSHING,25mm ID x 31.05mm OD x 32mm L

4шт.

11

82025747

RUBBER PEDAL PAD

2шт.

12

47426536

PEDAL

ASSY, LH, Incl 8, 9 (Qty 2), 10 (Qty 2), 11 (Qty 1), 13

1шт.

13

NSS

NOT SOLD SEPARAT

Pedal, Incl in 12

1шт.

14

10615479

LOCK WASHER,6.4mm ID x 11mm OD x 0.7mm Thk

1шт.

15

84209162

PIN,11.965mm OD x 70mm L

1шт.

16

11088171

SNAP RING,M11

1шт.

17

87310426

SPACER,32mm ID x 38mm OD x 134mm L

1шт.

18

83937363

SNAP RING

1шт.

19

82022428

SHAFT,20mm ID x 25mm OD x 348mm L

1шт.

20

10902021

BOLT,Hex, M6 x 12mm, Cl 8.8

1шт.

21

5153180

SPRING,21mm OD x 84mm L

2шт.

Выбрано товаров: 21
