Запчасти Case IH MAXXUM 115 (33.110.AJ[02]) - VAR - 758363, 758438, 758486 - HAND BRAKE, LEVER (33) - BRAKES & CONTROLS

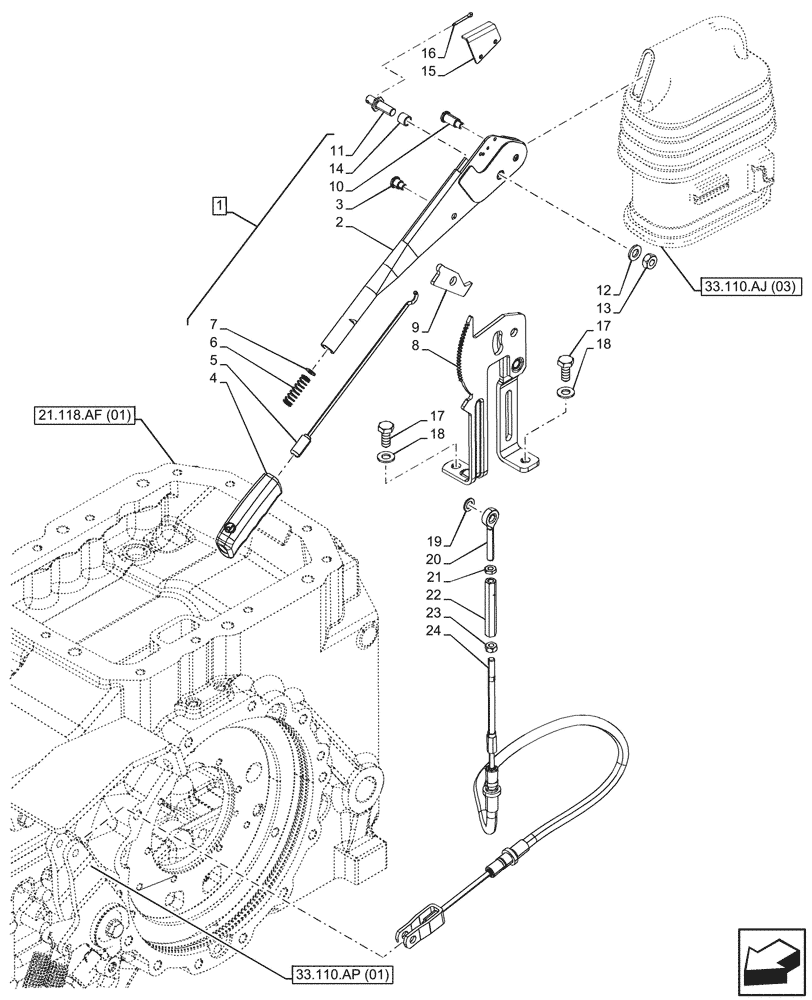

Схема запчастей Case IH MAXXUM 115 - (33.110.AJ[02]) - VAR - 758363, 758438, 758486 - HAND BRAKE, LEVER (33) - BRAKES & CONTROLS
21.118.af (01)
23
22
11
1
10
16
20
8
5
2
13
7
9
4
14
18
12
15
3
24
18
19
6
17
21
17
33.110.aj (03)
33.110.ap (01)

Артикул

Название

Примечание

Количество

1

47843100

HAND BRAKE

Lever, ASSY, Incl 2 - 14

1шт.

2

NSS

NOT SOLD SEPARAT

Lever, Incl in 1

1шт.

3

82000812

PIN,7.8mm OD x 7.4mm L

1шт.

4

81866090

HANDLE GRIP

1шт.

5

81870377

BUTTON

1шт.

6

84199076

SPRING,11.25mm OD x 44.5mm L

1шт.

7

81866092

WASHER,5.5mm ID x 13.4mm OD x 1.2mm Thk

1шт.

8

NSS

NOT SOLD SEPARAT

Support, Incl in 1

1шт.

9

82863025

PAWL,4.5mm Thk

1шт.

10

NSS

NOT SOLD SEPARAT

Pin, Incl in 1

1шт.

11

NSS

NOT SOLD SEPARAT

Pin, Incl in 1

1шт.

12

11190579

BELLEVILLE WASHER,M10 Bolt Size x 20mm OD x 2.3mm Thk

1шт.

13

12164721

NUT,M10 x 1.25, Cl 10

1шт.

14

NSS

NOT SOLD SEPARAT

Spacer, Incl in 1

1шт.

15

84199077

PROTECTION PLATE

1шт.

16

10733601

COTTER PIN,M3.2 x 22

1шт.

17

11106224

SCREW,Hex, M10 x 25mm, Cl 8.8, Full Thd

2шт.

18

14496601

WASHER,10.5mm ID x 21mm OD x 2mm Thk

2шт.

19

12648304

WASHER,10.2mm ID x 17mm OD x 1.5mm Thk

1шт.

20

47845260

EYEBOLT,M8 x 1.25 x 46.5mm, LH Thd

1шт.

21

16102911

THIN NUT,Thin, M8 x 1.25, Cl 04, LH

1шт.

22

10092511

NUT,Adjusting, M8 x 1.25 x 80mm

1шт.

23

16100811

NUT,Hex, M8, 6.80mm, Cl 8, ZND

1шт.

24

47852181

CABLE

1шт.

Выбрано товаров: 24
