(90.151.AP[11]) - VAR - 390021 - ARMREST, EDC, W/ HEADLAND TURNING SYSTEM, W/ SLIP CONTROL, COMPONENTS

Запчасти Case IH MAXXUM 115 (90.151.AP[11]) - VAR - 390021 - ARMREST, EDC, W/ HEADLAND TURNING SYSTEM, W/ SLIP CONTROL, COMPONENTS (90) - PLATFORM, CAB, BODYWORK AND DECALS

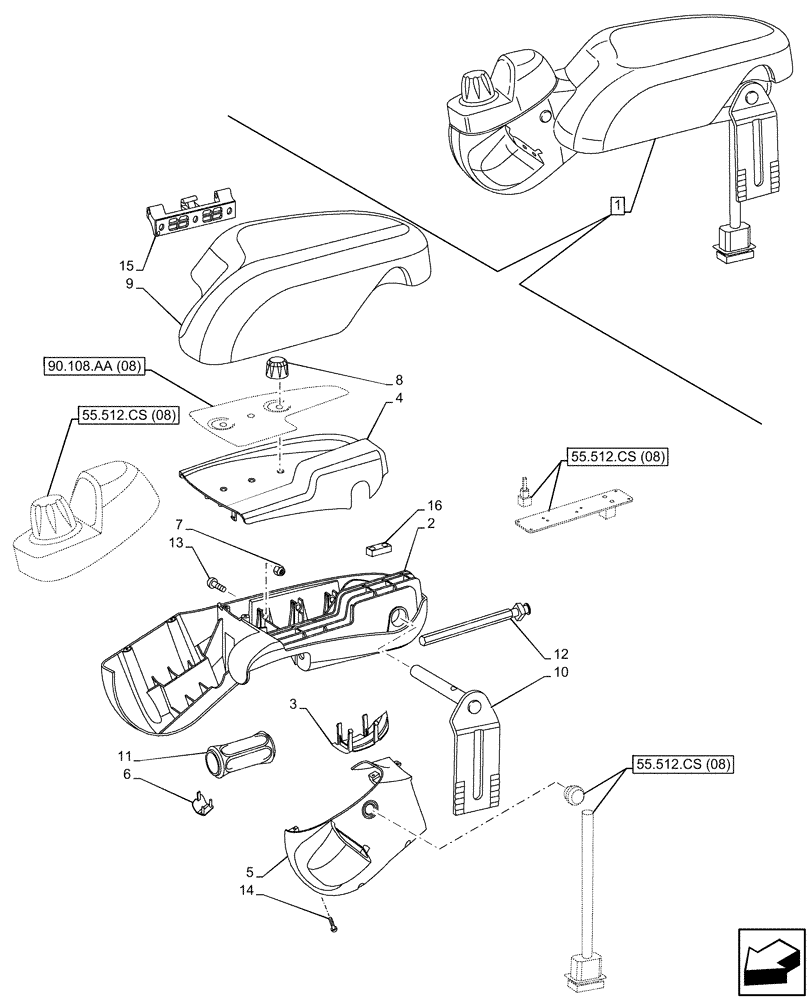

Схема запчастей Case IH MAXXUM 115 - (90.151.AP[11]) - VAR - 390021 - ARMREST, EDC, W/ HEADLAND TURNING SYSTEM, W/ SLIP CONTROL, COMPONENTS (90) - PLATFORM, CAB, BODYWORK AND DECALS
55.512.cs (08)
8
2
14
9
7
11
10
4
1
16
15
3
13
5
6
12
90.108.aa (08)
55.512.cs (08)
55.512.cs (08)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87398442

ARMREST ASSY.

ASSY, with Slip, with HTS, Incl 2 - 16

1шт.

See also Figure 55.512.CS (08), 90.108.AA (08)

1шт.

2

82037926

BODY

1шт.

3

82037942

COVER

1шт.

4

82037927

CONSOLE

1шт.

5

82037928

CONSOLE

1шт.

6

82037941

COVER

1шт.

7

12574211

NUT,M6 x 1, Cl 8

3шт.

8

82012988

KNOB

3шт.

9

82032884

ARMREST

1шт.

10

82032890

BRACKET

1шт.

11

82032889

KNOB

1шт.

12

82032891

SHAFT

1шт.

13

81853129

SCREW,Pozidriv Pan Hd, M6 x 16mm, Cl 4.8, Full Thd

3шт.

14

82016959

SCREW,M3.5 x 12mm

16шт.

15

82037940

HINGE

1шт.

16

82037920

MAGNET

1шт.
