Запчасти Case IH MAXXUM 115 (90.150.AE[01]) - VAR - 391610 - CAB, FRONT, MOUNT (90) - PLATFORM, CAB, BODYWORK AND DECALS

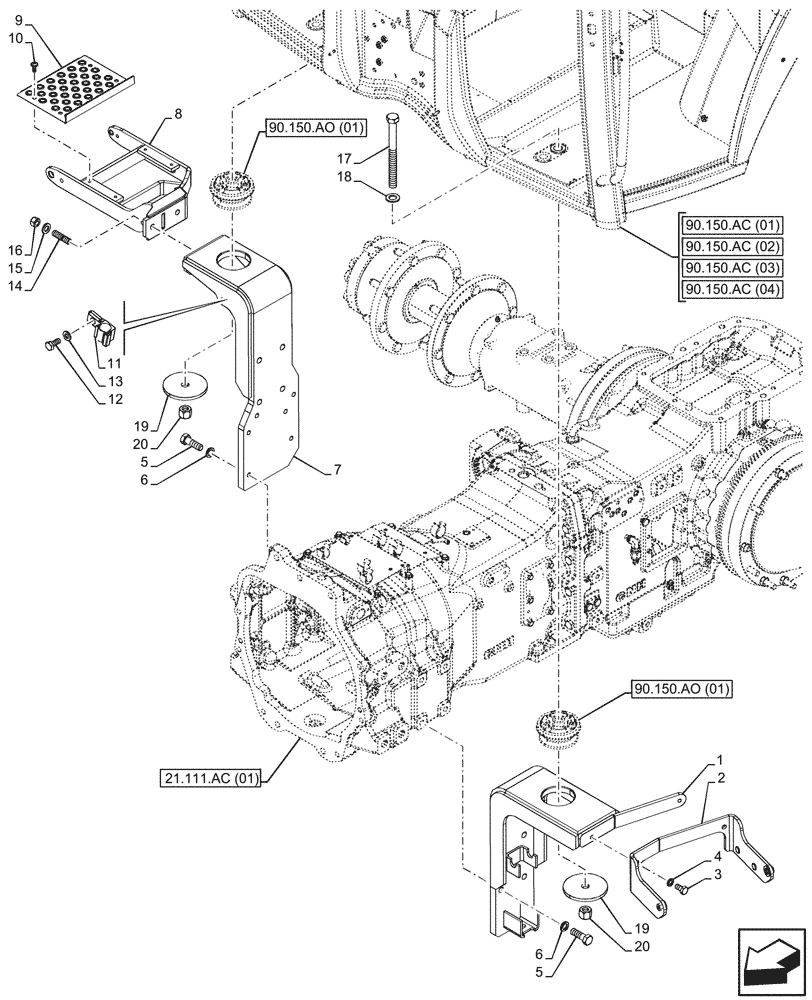

Схема запчастей Case IH MAXXUM 115 - (90.150.AE[01]) - VAR - 391610 - CAB, FRONT, MOUNT (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.150.ac (01)
6
14
1
16
12
11
6
5
15
20
10
19
3
18
17
8
2
4
20
5
9
19
13
7
90.150.ac (03)
90.150.ao (01)
90.150.ao (01)
21.111.ac (01)
90.150.ac (02)
90.150.ac (04)

Артикул

Название

Примечание

Количество

1

47737524

SUPPORT

Front, Left

1шт.

2

47756171

BRACKET

1шт.

3

11112221

SCREW,Hex, M12 x 25mm, Cl 8.8, Full Thd

2шт.

4

14499604

WASHER,13mm ID x 20mm OD x 2.5mm Thk

2шт.

5

15840524

SCREW,Hex, M16 x 1.5 x 50mm, Cl 8.8, Full Thd

8шт.

6

47630556

WASHER,17.0mm ID x 25.4mm OD x 3.4mm Thk

8шт.

7

47627648

SUPPORT

Front, Right

1шт.

8

47773558

SUPPORT

1шт.

9

47471099

STEP

1шт.

10

2929702

HEX SOC SCREW,M8 x 20mm L

4шт.

11

47772995

CLIP

1шт.

12

10902124

SCREW,Hex, M6 x 14mm, Cl 8.8

1шт.

13

10519421

WASHER,6.4mm ID x 11.95mm OD x 1.6mm Thk

1шт.

14

47774507

STUD,M14 x 1.5 x 35mm L, Cl 8.8

2шт.

15

11194174

BELLEVILLE WASHER,M14 Bolt Size x 27mm OD x 3mm Thk

2шт.

16

86639148

NUT,M14 x 1.5, Cl 8

2шт.

17

15991421

BOLT,Hex, M20 x 1.5 x 220mm

2шт.

18

14497101

WASHER,M20 x 37 x 3

2шт.

19

87302042

SPACER,21mm ID x 120mm OD x 8.7mm L

2шт.

20

12575121

NUT,M20 x 1.5, Cl 10

2шт.

Выбрано товаров: 20
