Запчасти Case IH MAXXUM 115 (90.150.BG[13]) - VAR - 331520 - NAR ROOF WITH HIGH PROFILE LESS HIGH VISIBILITY PANEL - FRAME - D9017 (90) - PLATFORM, CAB, BODYWORK AND DECALS

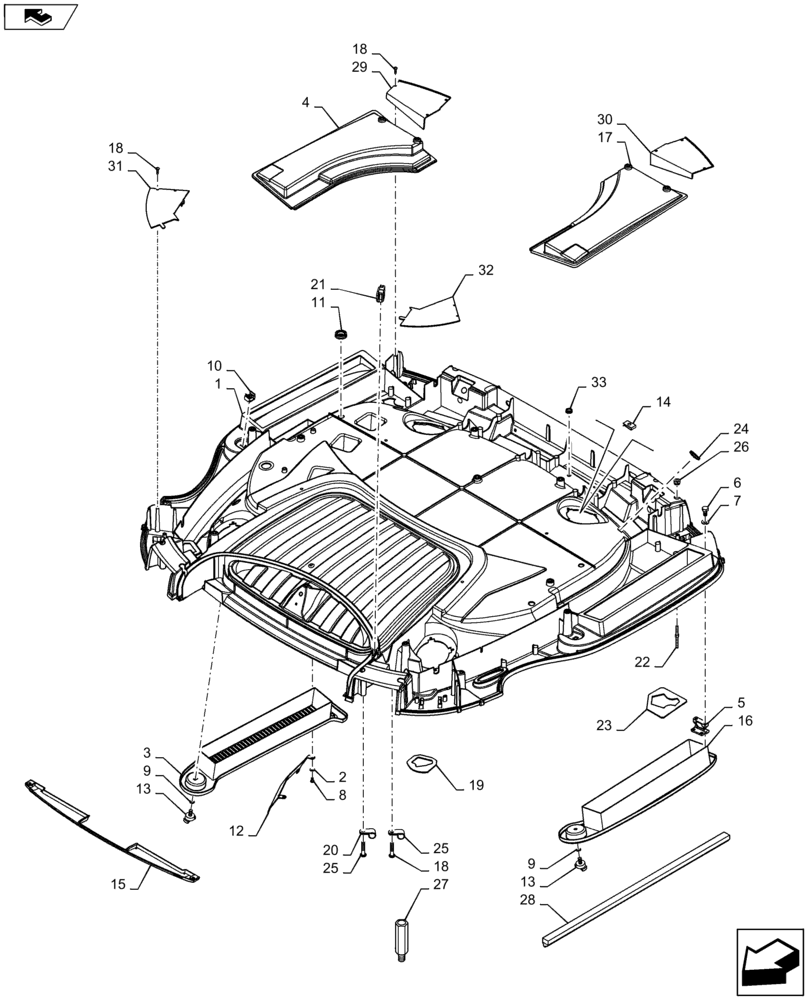

Схема запчастей Case IH MAXXUM 115 - (90.150.BG[13]) - VAR - 331520 - NAR ROOF WITH HIGH PROFILE LESS HIGH VISIBILITY PANEL - FRAME - D9017 (90) - PLATFORM, CAB, BODYWORK AND DECALS
18
1
16
19
27
9
4
33
25
32
28
home
11
7
26
12
13
18
9
30
17
8
13
15
14
10
31
2
29
24
22
23
25
5
21
20
18
3
6

Артикул

Название

Примечание

Количество

1

47368945

ROOF FRAME

1шт.

2

14496401

WASHER,M6.4 x 12.00mm x 1.60mm

2шт.

3

87725999

SUPPORT

RH

1шт.

4

87355892

FILTER COVER

RH

1шт.

5

82033679

HINGE

RH

1шт.

5

82033690

HINGE

LH

1шт.

6

16043221

BOLT,Hex, M8 x 16mm, Cl 8.8, Full Thd

8шт.

7

14496501

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

4шт.

8

83998908

SCREW,Pozidriv Pan Hd, M6 x 12mm, Cl 4.8, Full Thd

2шт.

9

87524305

RETAINER,7.3mm ID x 12.5mm OD x 0.5mm Thk

2шт.

10

87541213

NUT,Cage, M8

2шт.

11

82032318

PLUG

2шт.

12

84151173

HOLDER

1шт.

13

84516592

KNOB

2шт.

14

81872135

NUT,Retaining, M4.20

16шт.

15

87570853

COVER

1шт.

16

82033661

SUPPORT

LH

1шт.

17

87398509

FILTER COVER

LH

1шт.

18

82034112

SELF-TAP SCREW,Pan, M3 x 10mm

11шт.

19

82023417

GASKET,10mm Thk, Black

RH

1шт.

19

82025910

GASKET,10 Thk, Black

LH

1шт.

20

82034113

SELF-TAP SCREW,Torx, Round HD, M5 x 3 x 25mm

1шт.

21

87537655

GROMMET,14mm ID x 36mm OD, Rubber, Black

1шт.

22

82034115

STUD

2шт.

23

82038033

GASKET,10mm Thk

RH

1шт.

23

82038034

INSULATION

LH

11шт.

24

87519328

BLANK-OFF PLUG,M32 x 9 x 3.1

1шт.

25

87343422

CLAMP

2шт.

26

86629542

NUT,M8 x 1.25, Cl 8.8

2шт.

27

84592819

SPACER

1шт.

28

82036366

SEAL,21mm W x 5000mm L

1шт.

29

82033695

COVER

RH, Rear

1шт.

30

82033696

COVER

LH, Rear

1шт.

31

82033693

COVER

RH, Front

1шт.

32

82033694

COVER

LH, Front

1шт.

33

87308028

PLUG

1шт.

Выбрано товаров: 36
