(90.150.BC[01]) - ISO ROOF WITH HIGH PROFILE WITH HIGH VISIBILITY PANEL - HATCH

Запчасти Case IH MAXXUM 115 (90.150.BC[01]) - ISO ROOF WITH HIGH PROFILE WITH HIGH VISIBILITY PANEL - HATCH (90) - PLATFORM, CAB, BODYWORK AND DECALS

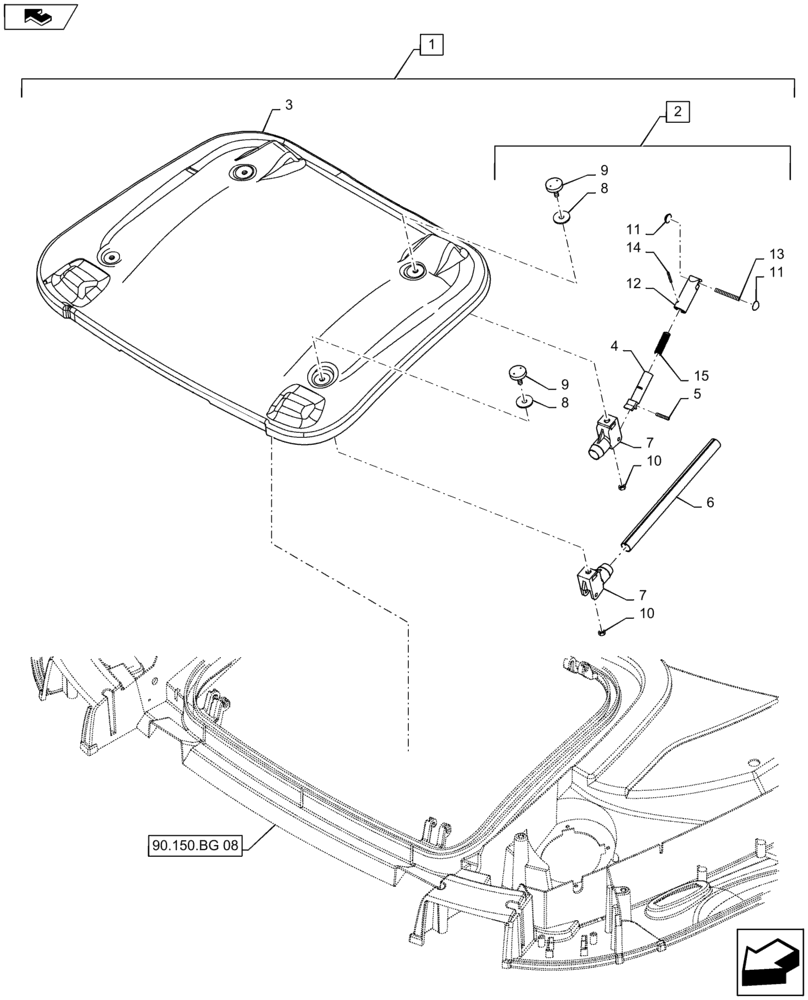

Схема запчастей Case IH MAXXUM 115 - (90.150.BC[01]) - ISO ROOF WITH HIGH PROFILE WITH HIGH VISIBILITY PANEL - HATCH (90) - PLATFORM, CAB, BODYWORK AND DECALS
11
2
7
9
7
6
90.150.bg 08
1
9
3
12
13
10
home
8
15
14
10
8
11
5
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84290181

HATCH

Incl 2, 3

1шт.

2

82035473

HANDLE

Incl 4 - 15

2шт.

3

84290185

HATCH

1шт.

4

87515655

PIN

4шт.

5

87515666

HOLDER

4шт.

6

87515660

HANDLE

2шт.

7

87515664

HINGE

4шт.

8

87515661

GASKET

4шт.

9

87515662

RIVET

4шт.

10

87515658

NUT

4шт.

11

87515656

CAP WASHER

8шт.

12

87515665

HOLDER

4шт.

13

87515657

PIN

4шт.

14

87515659

PIN

4шт.

15

87515663

SPRING

4шт.

Выбрано товаров: 15
