Запчасти Case IH MAXXUM 115 (37.100.AA[01]) - VAR - 330918 - SWINGING DRAWBAR FOR SLIDER TOW HOOK (37) - HITCHES, DRAWBARS & IMPLEMENT COUPLINGS

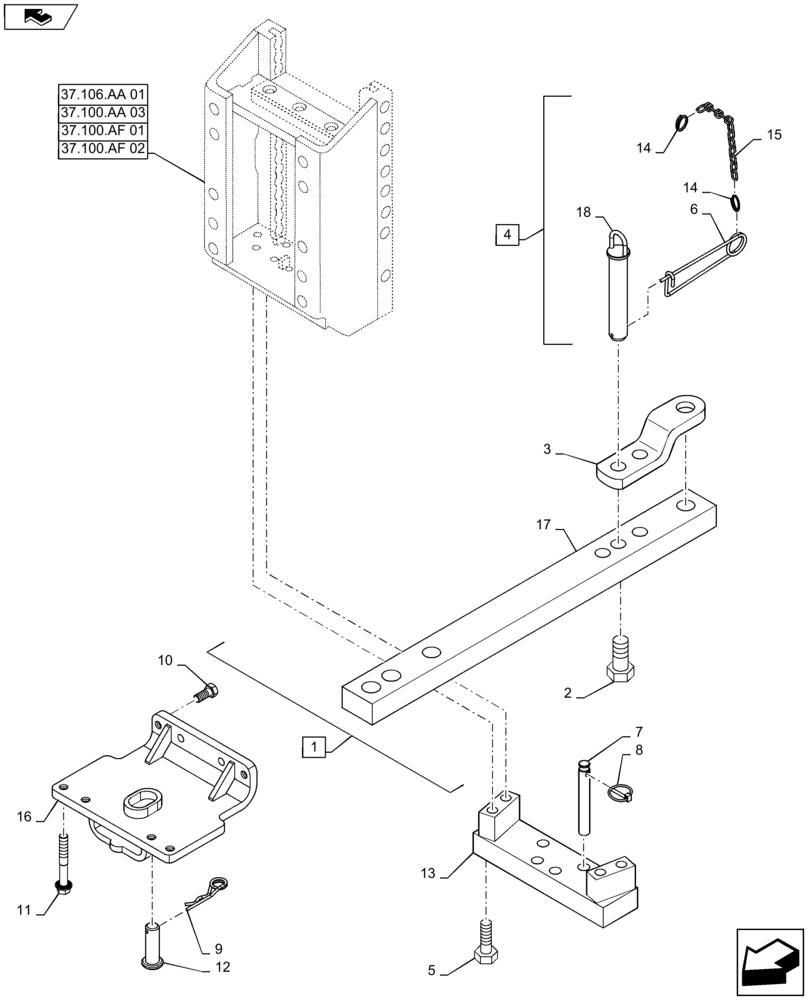

Схема запчастей Case IH MAXXUM 115 - (37.100.AA[01]) - VAR - 330918 - SWINGING DRAWBAR FOR SLIDER TOW HOOK (37) - HITCHES, DRAWBARS & IMPLEMENT COUPLINGS
2
13
8
37.100.af 01
14
16
9
15
home
5
10
14
37.106.aa 01
4
37.100.aa 03
17
11
12
6
18
7
37.100.af 02
3
1

Артикул

Название

Примечание

Количество

1

87558075

DRAWBAR

Incl 2, 3, 17

1шт.

2

11125234

SCREW,Hex, M20 x 75mm, Cl 10.9

2шт.

3

82026931

SUPPORT,254mm L x 75mm W x 30mm Thk, 70mm Offset

1шт.

4

87579063

HITCH PIN,32mm OD x 182mm L

Incl 6, 14, 15, 18

1шт.

5

11125734

BOLT,Hex, M20 x 100mm, Cl 10.9

4шт.

6

5152004

HAIR PIN COTTER,195mm L

1шт.

7

82014909

LOCK PIN,5.5mm OD

2шт.

8

82015207

PIN,16mm OD x 141mm L

2шт.

9

82000094

SPRING,40mm OD x 142mm L

1шт.

10

16220874

BOLT,Hex, M18 x 1.5 x 45mm, Cl 12.9

2шт.

11

87558076

BOLT,Flng, M16 x 1.5 x 130mm, Cl 12.9

4шт.

12

87558070

PIN,32mm OD x 124mm L

1шт.

13

82039556

SUPPORT

1шт.

14

44901192

SNAP RING,25mm ID

2шт.

15

596063

LINK CHAIN,13 Links x 18mm = 234mm L

1шт.

16

87633845

BRACKET

1шт.

17

NSS

NOT SOLD SEPARAT

Drawbar, Incl in 1

1шт.

18

NSS

NOT SOLD SEPARAT

Pin, Incl in 4

1шт.

Выбрано товаров: 18
