Запчасти Case IH MAXXUM 115 (33.224.AF) - VAR - 332727, 332737 - PNEUMATIC TRAILER BRAKE - TANKS AND PIPES (33) - BRAKES & CONTROLS

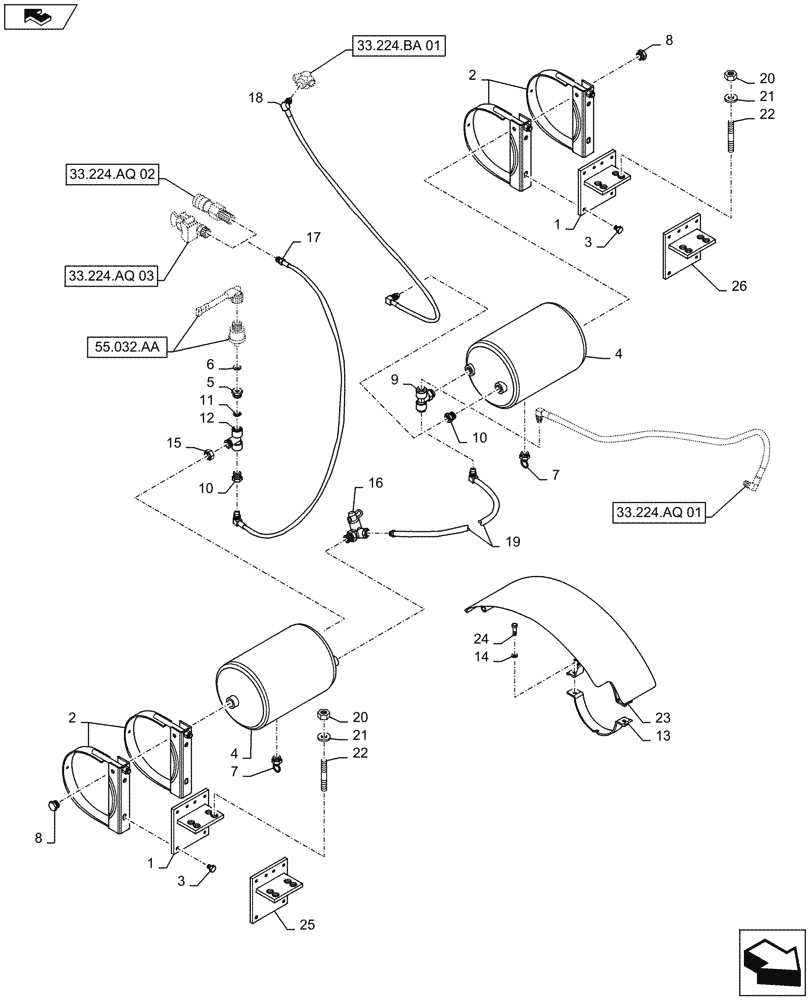

Схема запчастей Case IH MAXXUM 115 - (33.224.AF) - VAR - 332727, 332737 - PNEUMATIC TRAILER BRAKE - TANKS AND PIPES (33) - BRAKES & CONTROLS
33.224.aq 01
20
2
14
20
21
3
10
4
3
4
26
8
1
6
23
22
16
18
17
24
25
13
8
15
12
21
5
22
1
11
9
7
19
10
2
7
55.032.aa
33.224.aq 02
33.224.ba 01
home
33.224.aq 03

Артикул

Название

Примечание

Количество

1

82022033

BRACKET

, Serial Range: -C7174

2шт.

2

82038451

COLLAR CLAMP,206mm ID

4шт.

3

10979224

BOLT,Hex, M10 x 16mm, Cl 8.8, Full Thd

8шт.

4

82020479

AIR RESERVOIR

2шт.

5

87570885

ADAPTER

1шт.

6

5183780

SEALING WASHER,9.73mm ID x 18mm OD x 1.5mm Thk

1шт.

7

82004266

DRAIN

2шт.

8

82014913

PLUG,M22 x 1.5 x 9mm L

2шт.

9

82038457

TEE

1шт.

10

82034157

ADAPTER

2шт.

11

82019799

O-RING

1шт.

12

82038888

HYD CONNECTOR

1шт.

13

82035811

CLAMP

1шт.

14

14496501

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

2шт.

15

82039004

LOCK NUT

1шт.

16

87347319

ELBOW

1шт.

17

87337362

FLEXIBLE HOSE

Red, 1135mm

1шт.

18

87337365

TUBE,10 mm OD x 1150 mm L

Black

1шт.

19

87337363

TUBE,16mm OD

Black

1шт.

20

12164224

NUT,M18 x 1.5, Cl 10

8шт.

21

10520324

WASHER,18.4mm ID x 32mm OD x 4mm Thk

8шт.

22

11803824

STUD,M18 x 1.5 x 55mm L1 x 25mm L2, Cl 8.8

8шт.

23

87308116

GUARD

, Serial Range: -C7184

1шт.

24

16043821

SCREW,Hex, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

2шт.

25

84545773

BRACKET

RH, Start Serial: D7174

1шт.

26

84545775

BRACKET

LH

1шт.

Выбрано товаров: 26
