Запчасти Case IH MAXXUM 110 (1.93.3/ I[02]) - DELUXE AIR SUSPENSION SEAT WITH HEATED CUSHIONS, OPS AND BELT - BREAKDOWN - W/CAB - D5518 (VAR.330709) (10) - OPERATORS PLATFORM/CAB

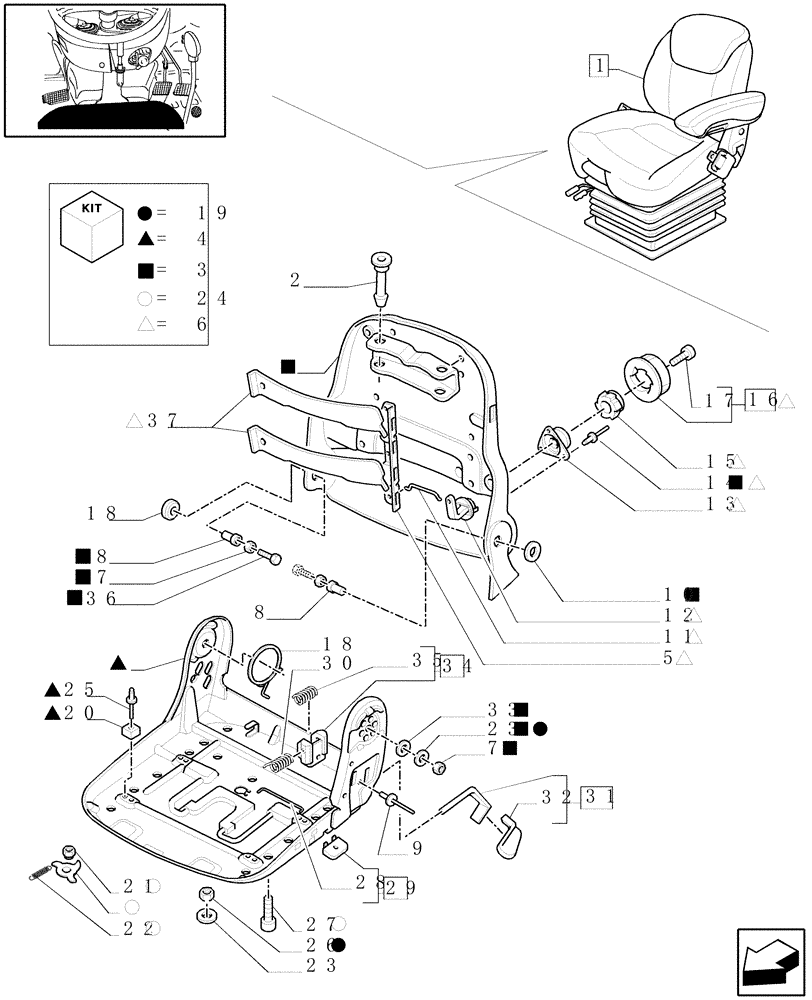

Схема запчастей Case IH MAXXUM 110 - (1.93.3/ I[02]) - DELUXE AIR SUSPENSION SEAT WITH HEATED CUSHIONS, OPS AND BELT - BREAKDOWN - W/CAB - D5518 (VAR.330709) (10) - OPERATORS PLATFORM/CAB
30
16
35
8
3
23
2
2
3
3
11
37
3
3
3
3
34
3
21
29
22
20
3
27
23
12
3
33
15
4
2
2
4
13
7
2
2
32
31
3
7
26
5
3
1
3
10
3
18
25
3
2
3
14
28
2
18
2
3
3
36
17
8
9
3
4

Артикул

Название

Примечание

Количество

1

87572566

SEAT

Assy

1шт.

2

345765A1

FERRULE

2шт.

3

1-34-751-982

BACK

1шт.

4

1-34-751-735

SEAT SUPPORT

1шт.

5

345733A1

PLATE

1шт.

6

345767A1

SUPPORT

1шт.

7

82034883

NUT,CL 8.8

M8

2шт.

8

84171556

BUSHING

2шт.

9

87331933

RIVET

M6 x 14

1шт.

10

82034996

WASHER

1шт.

11

345730A1

ROD

1шт.

12

345773A1

LEVER

1шт.

13

345772A1

SUPPORT

1шт.

14

47124903

RIVET

M3.2 x 8

3шт.

15

345770A1

PAWL

1шт.

16

82034964

HANDLE

1шт.

17

345768A1

SCREW

M6 x 10

1шт.

18

1-34-751-776

SPRING

1шт.

19

1-34-751-712

SET OF PARTS

Add-on Parts for Swivel

1шт.

20

82034921

GUIDE

4шт.

21

82034900

BUSHING

2шт.

22

345780A1

SPRING

2шт.

23

82034881

WASHER,8.4mm ID

2шт.

24

345775A1

LEVER

2шт.

25

82034923

RIVET

M4 x 1

4шт.

26

82034880

NUT,M8

M8

4шт.

27

82034901

SCREW,M8 x 1.25 x 1.25mm

M8 x 12

1шт.

28

1-34-751-721

ROD

1шт.

29

82034959

HANDLE

1шт.

30

47124879

SPRING

1шт.

31

82034960

LEVER

1шт.

32

82034950

HANDLE

1шт.

33

9960692

WASHER

D=8

2шт.

34

82034946

SERVICE KIT

1шт.

35

82034976

STOP

1шт.

36

1-34-751-759

SCREW,M8 x 50mm

1шт.

37

345732A1

PLATE

2шт.

Выбрано товаров: 37
