Запчасти Case IH MAXXUM 110 (1.87.4/ A) - DYNAMIC FRONT FENDERS - BREAKDOWN (08) - SHEET METAL

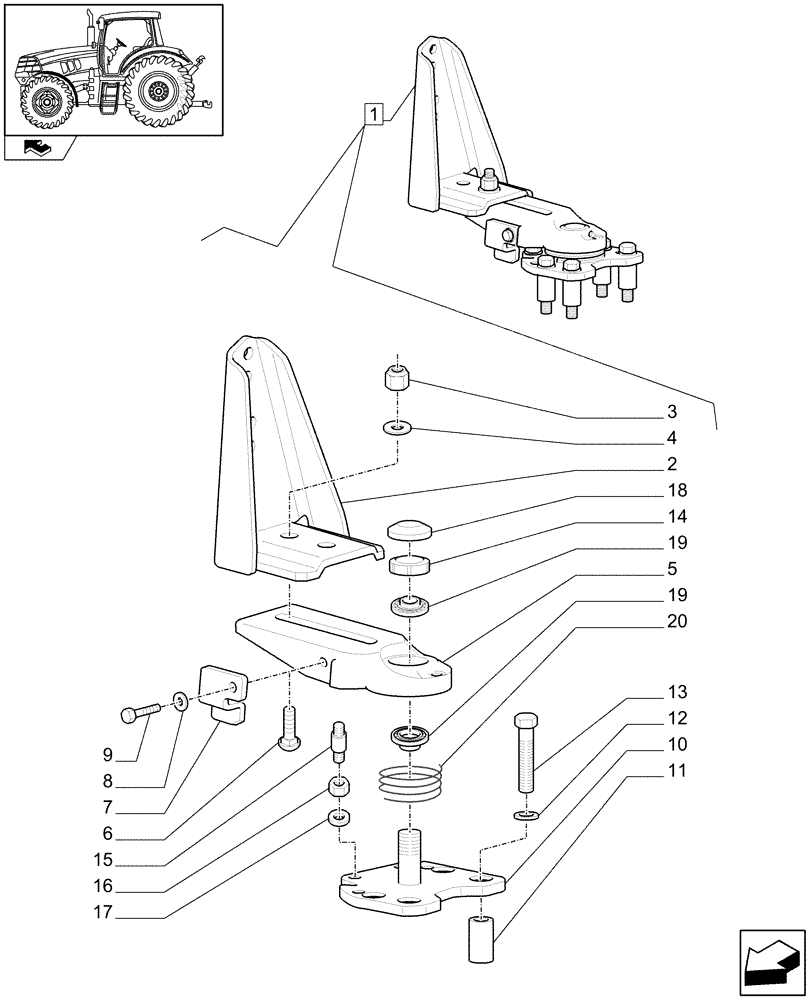

Схема запчастей Case IH MAXXUM 110 - (1.87.4/ A) - DYNAMIC FRONT FENDERS - BREAKDOWN (08) - SHEET METAL
home
8
13
20
16
17
3
6
19
7
11
4
1
9
19
18
15
14
2
10
12
5

Артикул

Название

Примечание

Количество

1

87748075

HUB

RH, ASSY, Incl 2-20

1шт.

1

87748076

HUB

LH, ASSY, Incl 2-20

1шт.

2

87543523

SUPPORT

RH

1шт.

2

87543522

SUPPORT

LH

1шт.

3

47132634

NUT,M18, 1.5mm Pitch

1шт.

4

14489601

WASHER,19mm ID x 34mm OD x 3mm Thk

1шт.

5

87543516

HUB

1шт.

6

47132633

SCREW,M18 x 1.5, Cl 8.8

1шт.

7

87744048

LOCKING PLATE

RH

1шт.

7

87744049

BRACKET

LH

1шт.

8

11198579

BELLEVILLE WASHER,M10 Bolt Size x 20mm OD x 1.9mm Thk

1шт.

9

11306924

BOLT,Hex, M10 x 1.25 x 30, 8.8, Full Thd

1шт.

10

87543520

BASE

1шт.

11

87543524

SPACER,45mm

1шт.

12

14496901

WASHER,17mm ID x 30mm OD x 3mm Thk

4шт.

13

11254121

BOLT,Hex, M16 x 80, 8.8

4шт.

14

47132629

LOCK NUT,M25 x 1.5 ZG

1шт.

15

47132631

DOWEL,M14 x 1.5mm

1шт.

16

10791311

THIN NUT,M14 x 1.5, Cl 04

1шт.

17

11191079

BELLEVILLE WASHER,Belleville, 15mm ID x 27mm OD x 2.6mm Thk

1шт.

18

87543517

COVER,47mm OD

1шт.

19

44908419

TAPERED BEARING,25mm ID x 47mm OD x 15mm W

2шт.

20

84134750

SPRING,8mm OD

RH

1шт.

20

84134749

SPRING,8mm OD

LH

1шт.

Выбрано товаров: 24
