(1.82.715) - BRAKING SYSTEM LOGIC VALVE - VALVE PIPES (VAR.330720)

Запчасти Case IH MAXXUM 110 (1.82.715) - BRAKING SYSTEM LOGIC VALVE - VALVE PIPES (VAR.330720) (07) - HYDRAULIC SYSTEM

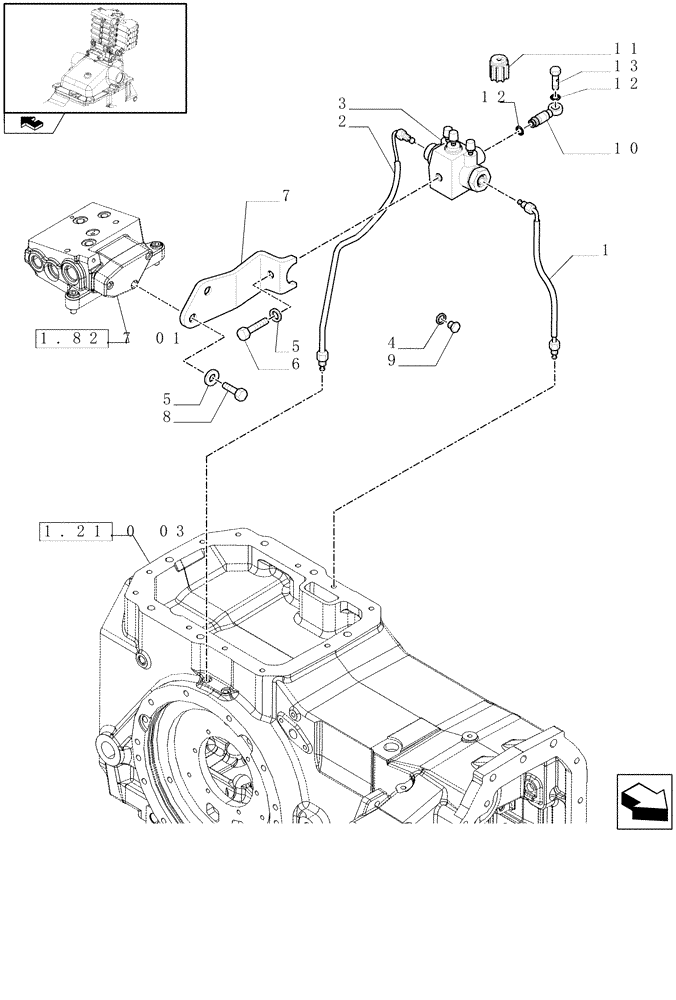

Схема запчастей Case IH MAXXUM 110 - (1.82.715) - BRAKING SYSTEM LOGIC VALVE - VALVE PIPES (VAR.330720) (07) - HYDRAULIC SYSTEM
4
12
6
10
11
13
e
8
3
1
5
9
12
5
2
7
hom
1.82.7 01
1.21.0 03
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5196663

FLEXIBLE HOSE

RH

1шт.

2

5196661

FLEXIBLE HOSE,4.75mm ID x 350mm L

LH

1шт.

3

47126821

HYDRAULIC VALVE

1шт.

4

10261060

SEALING WASHER,12.2mm ID x 16mm OD x 1.5mm Thk

2шт.

5

11193874

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

3шт.

6

16043124

SCREW,Hex, M8 x 1.25 x 14mm, Cl 8.8, Full Thd

1шт.

7

5197423

SUPPORT

1шт.

8

16044124

BOLT,Hex, M8 x 1.25 x 45mm, Cl 8.8

2шт.

9

47131496

PLUG,Hex, M12 x 1

1шт.

10

82030175

BANJO FITTING,M8 x 1 x 53mm

Incl.11

1шт.

11

44995074

PLUG,M8 x 1.0

1шт.

12

5183780

SEALING WASHER,9.73mm ID x 18mm OD x 1.5mm Thk

2шт.

13

5121685

BANJO BOLT,M12 x 1.5 x 23mm

1шт.
