(90.124.AM[03]) - VAR - 390709 - SUSPENSION SEAT, W/ GARU

Запчасти Case IH MAXXUM 110 (90.124.AM[03]) - VAR - 390709 - SUSPENSION SEAT, W/ GARU (90) - PLATFORM, CAB, BODYWORK AND DECALS

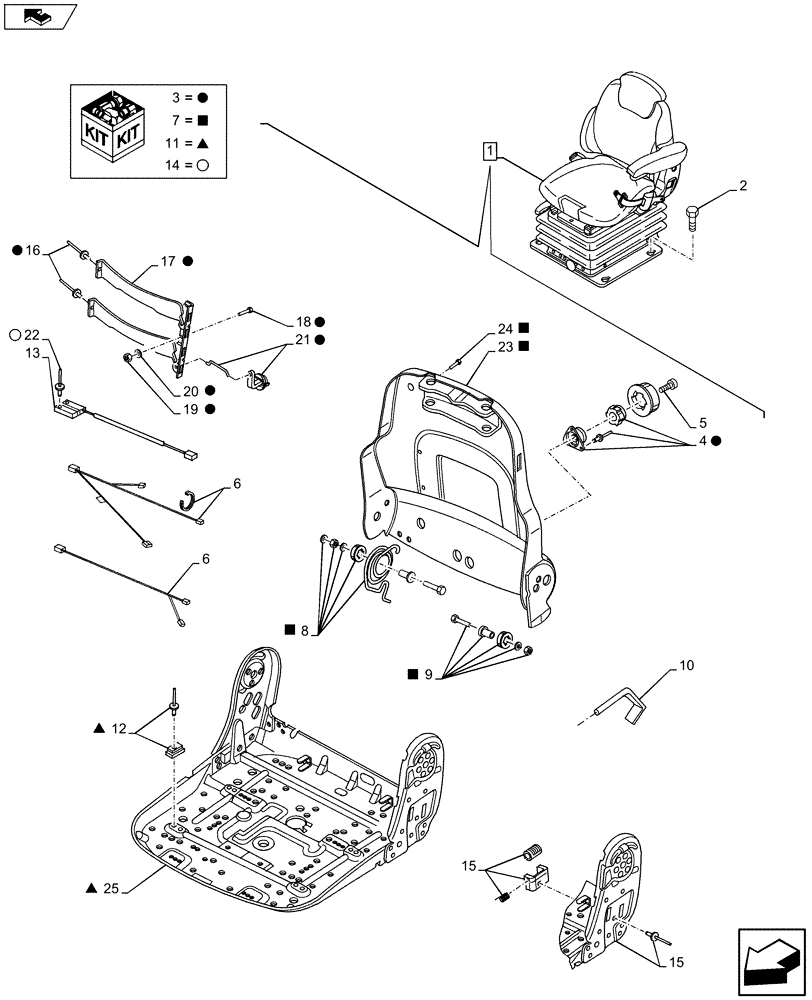

Схема запчастей Case IH MAXXUM 110 - (90.124.AM[03]) - VAR - 390709 - SUSPENSION SEAT, W/ GARU (90) - PLATFORM, CAB, BODYWORK AND DECALS
16
11
12
7
3
6
8
14
7
3
24
3
20
7
17
15
5
3
23
9
3
15
3
19
7
14
3
11
3
25
2
10
22
6
21
1
3
7
18
7
11
13
11
14
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87486984

SEAT

ASSY

1шт.

2

84187826

FLANGE BOLT,Torx Rnd Hd, M8 x 20mm, Cl 8.8, Full Thd

4шт.

3

345767A1

SUPPORT

1шт.

4

84191199

ACTUATOR

1шт.

5

82034964

HANDLE

1шт.

6

84191186

WIRE HARNESS

1шт.

7

84191121

BACKREST

1шт.

8

84191131

SET OF PARTS

1шт.

9

84191196

SET OF PARTS

1шт.

10

82034960

LEVER

1шт.

11

84191188

REPAIR KIT

1шт.

12

84191178

SET OF PARTS

1шт.

13

84525783

SWITCH

1шт.

14

84191201

SET OF PARTS

1шт.

15

82034946

SERVICE KIT

1шт.

16

NSS

NOT SOLD SEPARAT

Rivet, Incl in 3

1шт.

17

NSS

NOT SOLD SEPARAT

Support, Incl in 3

1шт.

18

NSS

NOT SOLD SEPARAT

Screw, Incl in 3

1шт.

19

NSS

NOT SOLD SEPARAT

Nut, Incl in 3

1шт.

20

NSS

NOT SOLD SEPARAT

Washer, Incl in 3

1шт.

21

NSS

NOT SOLD SEPARAT

Lever, Incl in 3

1шт.

22

NSS

NOT SOLD SEPARAT

Rivet, Incl in 14

1шт.

23

NSS

NOT SOLD SEPARAT

Frame, Incl in 7

1шт.

24

NSS

NOT SOLD SEPARAT

Screw, Incl in 7

1шт.

25

NSS

NOT SOLD SEPARAT

Seat, Incl in 11

1шт.
