Запчасти Case IH MAXXUM 110 (10.216.AX) - VAR - 331170 - FUEL COOLER (10) - ENGINE

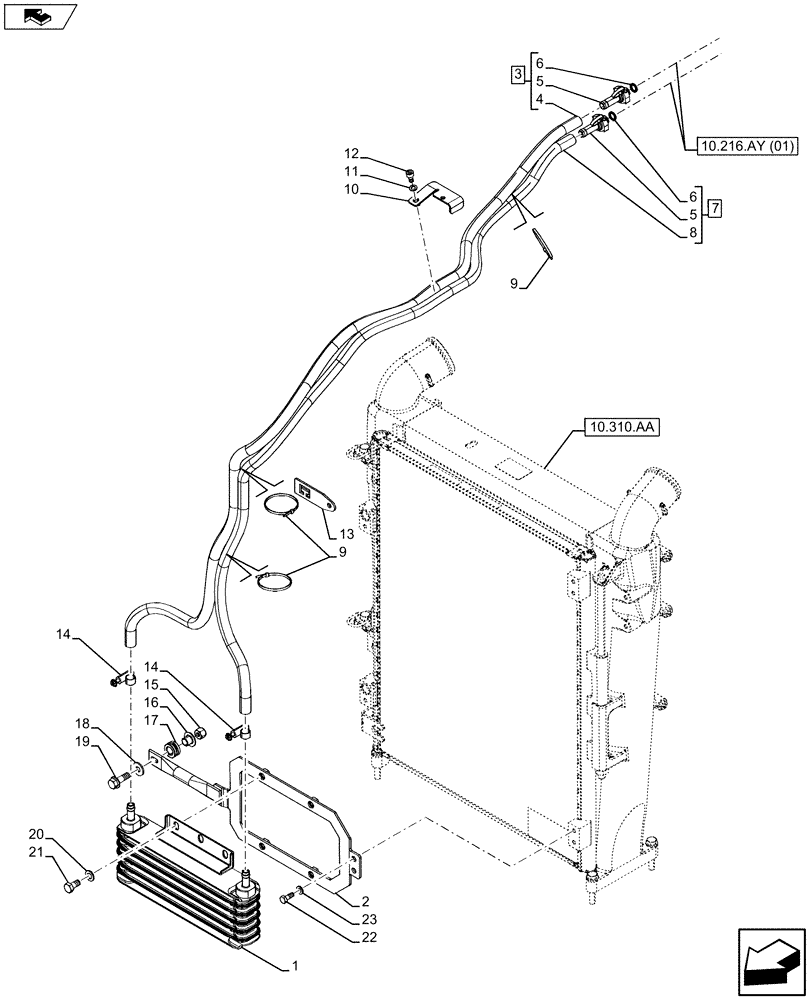

Схема запчастей Case IH MAXXUM 110 - (10.216.AX) - VAR - 331170 - FUEL COOLER (10) - ENGINE
11
6
23
2
10
21
9
10.310.aa
12
18
5
3
7
16
20
8
5
17
1
14
4
9
22
6
15
14
13
10.216.ay (01)
19

Артикул

Название

Примечание

Количество

1

84336275

FUEL COOLER

1шт.

2

84516985

SUPPORT

1шт.

3

84410131

HOSE

ASSY, Incl 4 - 6

1шт.

4

NSS

NOT SOLD SEPARAT

Tube, Incl in 3

1шт.

5

NSS

NOT SOLD SEPARAT

Coupling, Incl in 3

2шт.

6

4894095

O-RING,2.5mm Thk x 8mm ID, 60 Duro

2шт.

7

84410133

HOSE

ASSY, Incl 5, 6, 8

1шт.

8

NSS

NOT SOLD SEPARAT

Tube, Incl in 7

1шт.

9

9994404

HOSE CLIP

3шт.

10

84525774

BRACKET

1шт.

11

12639701

WASHER,6.15mm ID x 11mm OD x 1mm Thk

1шт.

12

63582

HEX SOC SCREW,M6 x 12mm, Cl 8.8

1шт.

13

84520474

PLATE

1шт.

14

82039341

CLAMP,12mm - 22mm

2шт.

15

412250

NUT,M8 x 1.25, Cl 8

1шт.

16

84534240

SLEEVE

1шт.

17

84534243

GROMMET

1шт.

18

12646701

WASHER,8.15mm ID x 20mm OD x 2mm Thk

1шт.

19

87698833

BOLT,M8 x 33.1mm, Cl 10.9

1шт.

20

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

4шт.

21

120103

BOLT,M8 x 1.25 x 16mm, Cl 8.8

4шт.

22

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

2шт.

23

10519401

WASHER,6.4mm ID x 11.95mm OD x 1.6mm Thk

2шт.

Выбрано товаров: 23
