Запчасти Case IH MAXXUM 100 (1.93.0/01[02A]) - CONTROLS COVER - W/CAB - D6514 (10) - OPERATORS PLATFORM/CAB

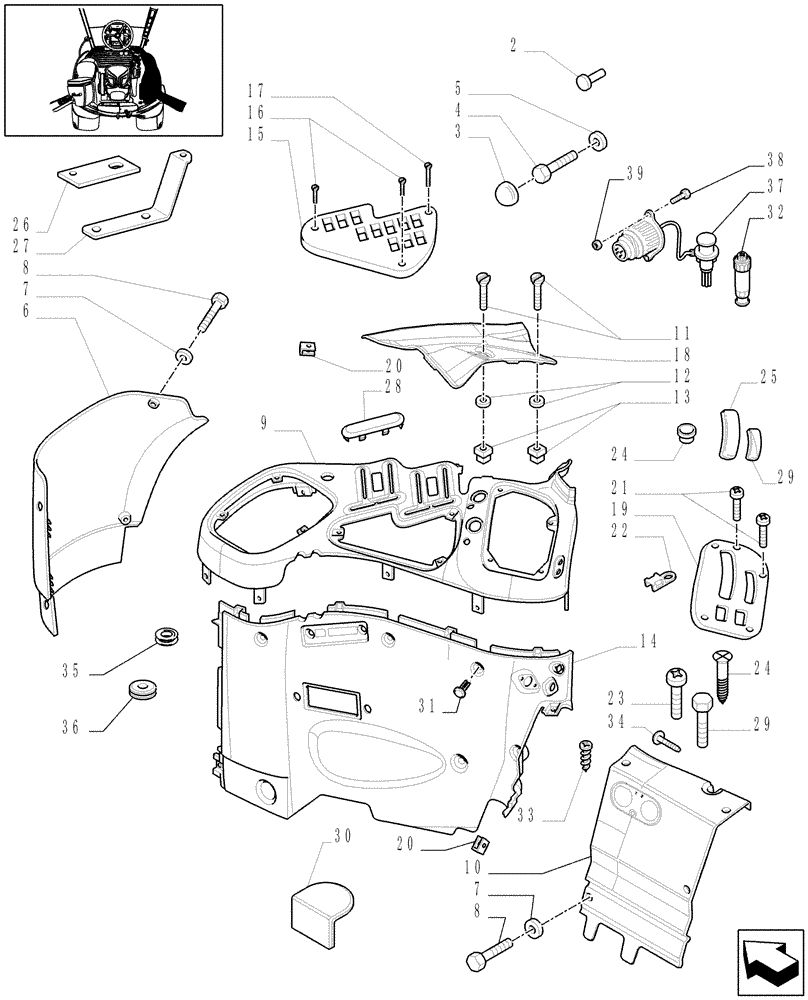

Схема запчастей Case IH MAXXUM 100 - (1.93.0/01[02A]) - CONTROLS COVER - W/CAB - D6514 (10) - OPERATORS PLATFORM/CAB
17
31
29
8
2
20
34
8
4
5
16
30
12
29
25
15
18
19
24
32
10
20
23
24
36
28
7
3
27
22
26
11
14
33
6
39
9
13
35
37
38
21
7

Артикул

Название

Примечание

Количество

1

84285940

SOFT TRIM

1шт.

2

82023460

STUD,M7.85 x 19.50mm, Plastic

3шт.

3

82012814

CAP,M10

2шт.

4

11106021

BOLT,Hex, M10 x 1.5 x 20 mm, Cl 8.8, Full Thd

2шт.

5

82021889

SPACER

2шт.

6

47057394

SOFT TRIM

RH

1шт.

7

14496401

WASHER,M6.4 x 12.00mm x 1.60mm

7шт.

8

10902021

BOLT,Hex, M6 x 12mm, Cl 8.8

7шт.

9

87614879

PANEL

RH, Incl. 20

1шт.

l/electronic hydraulic remotes

1шт.

9

87614856

PANEL

RH, Incl. 20

1шт.

W/EHR, VAR.330853-330856-330862-331862

1шт.

10

87479668

PANEL

1шт.

located behind seat, underneath rear window

1шт.

11

84193552

SCREW,M6 x 18mm

Slotted, M6 X 18

2шт.

12

84386102

WASHER

2шт.

13

83994515

SPRING CLIP

2шт.

14

47057484

PANEL

Incl. 20

1шт.

14

87710212

PANEL

Incl. 20

1шт.

15

47057010

PANEL

1шт.

16

86511829

SCREW,Phil Pan Hd, M6 x 16mm, Cl 4.8, Full Thd

4шт.

17

13276414

SCREW,Pozidriv Pan Hd, M6 x 20mm, Cl 5.8, Full Thd

1шт.

18

47057398

SOFT TRIM

1шт.

19

47057011

PANEL

1шт.

20

87567755

SPRING NUT,M5

NUT

3шт.

21

47056669

SCREW

4шт.

22

47056773

RETAINER COLLAR,5mm ID x 19.1mm L x 9.5mm W

4шт.

23

13276217

SCREW,Pozidriv Pan Hd, M6 x 16mm, Cl 5.8, Full Thd

6шт.

24

81862738

PLUG,M38 x 28 x 5mm

28MM

1шт.

25

47057802

COVER

1шт.

26

47057502

PLATE

1шт.

27

87570997

BRACKET

1шт.

28

47057383

COVER

2шт.

29

47056777

BLANK-OFF PLUG,31mm x 87mm, Black

1шт.

30

82024718

PANEL

1шт.

31

82023482

ANCHOR,Button Hd, 8.25mm x 35.00mm

4шт.

32

87304492

ELEC CONNECTOR

1шт.

33

15647007

SELF-TAP SCREW,Pozidriv Pan Hd, M12 x 19mm

12 x 19

14шт.

34

82023460

STUD,M7.85 x 19.50mm, Plastic

1шт.

35

D5NN14603K

GROMMET

1шт.

36

83905020

GROMMET,6.35mm ID x 22.22mm OD, Black

6.35 x 16.25 x 22.22

2шт.

37

87345189

WIRE HARNESS

ELECTRIC CABLE

1шт.

38

83912337

SELF-TAP SCREW,3.5mm OD x 1.3mm Thd x 22mm L

2шт.

39

16101711

NUT,M3, Cl 8

2шт.

Выбрано товаров: 44
