(1.89.6/02) - CAT.2 FLEXIBLE LINKS FOR MDC (VAR.330970)

Запчасти Case IH MAXXUM 100 (1.89.6/02) - CAT.2 FLEXIBLE LINKS FOR MDC (VAR.330970) (09) - IMPLEMENT LIFT

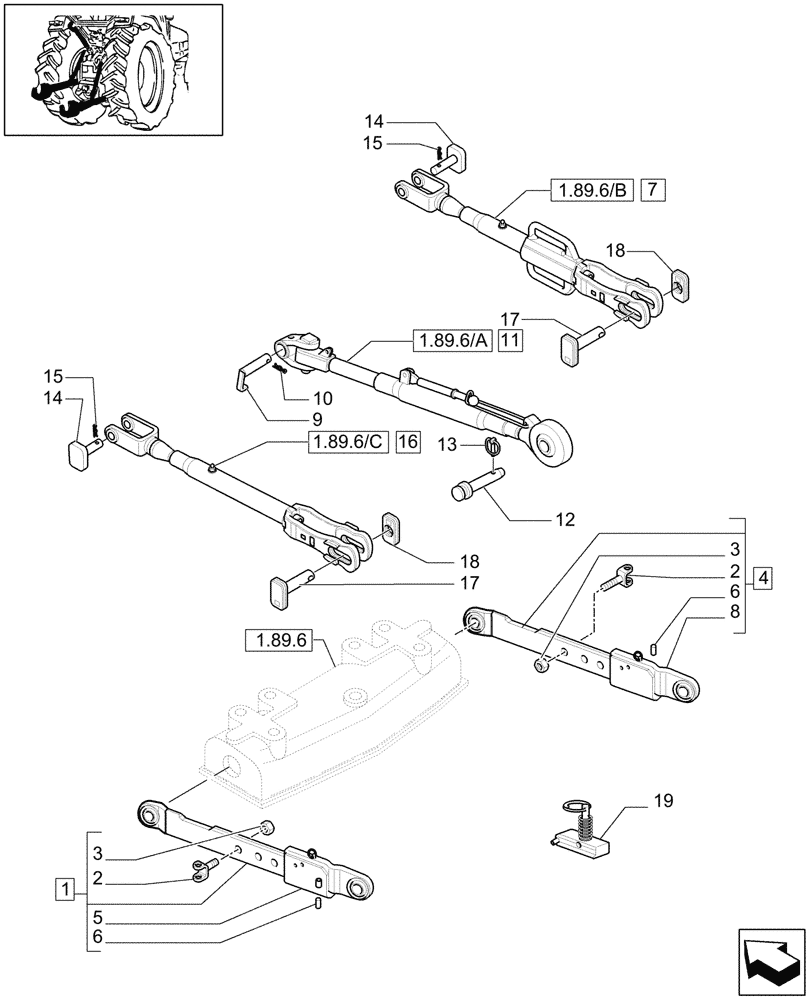

Схема запчастей Case IH MAXXUM 100 - (1.89.6/02) - CAT.2 FLEXIBLE LINKS FOR MDC (VAR.330970) (09) - IMPLEMENT LIFT
1.89.6/c
1
6
15
13
9
2
18
3
10
12
17
11
3
15
14
19
17
5
14
7
8
2
4
16
6
18
1.89.6/b
1.89.6
1.89.6/a
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47125419

SWINGING DRAWBAR

LH, Incl. 2, 3, 5, 6

1шт.

2

5190955

YOKE,M24 x 2

2шт.

3

12164514

NUT,M24 x 2, Cl 8

2шт.

4

47125418

SWINGING DRAWBAR

RH, Incl. 2, 3, 6, 8

1шт.

5

47125842

LIFT LINK END ASSY

LH, Incl.19

1шт.

6

47125841

ROLL PIN,13mm OD x 55mm L

13 x 55

2шт.

7

47133831

TIE-ROD

ASSY

1шт.

Qty. 1 for Value Version, Qty. 2 for X-Line/Limited Version

1шт.

8

47125840

LIFT LINK END ASSY

Incl.19

1шт.

9

5191449

PIN,27.9mm OD x 152mm L

1шт.

10

578668

COTTER PIN,10.7mm OD x 80mm L

1шт.

11

5197608

UPPER LINK

ASSY

1шт.

12

822483

PIN,25.5mm OD x 137mm L

1шт.

13

5166585

LOCK PIN,11mm OD

1шт.

14

47126271

PIN,22mm OD x 84mm L

2шт.

15

5112606

COTTER PIN,2.5mm OD x 66.5mm L

2шт.

16

87312294

LIFT LINK

LH, ASSY

1шт.

Value Version only

1шт.

17

47133610

PIN,26mm OD x 110mm L

2шт.

18

47133611

THRUST WASHER

2шт.

19

87627686

KIT

1шт.
