(1.96.1[03]) - LIFT CONTROL

Запчасти Case IH MAXXUM 100 (1.96.1[03]) - LIFT CONTROL (10) - OPERATORS PLATFORM/CAB

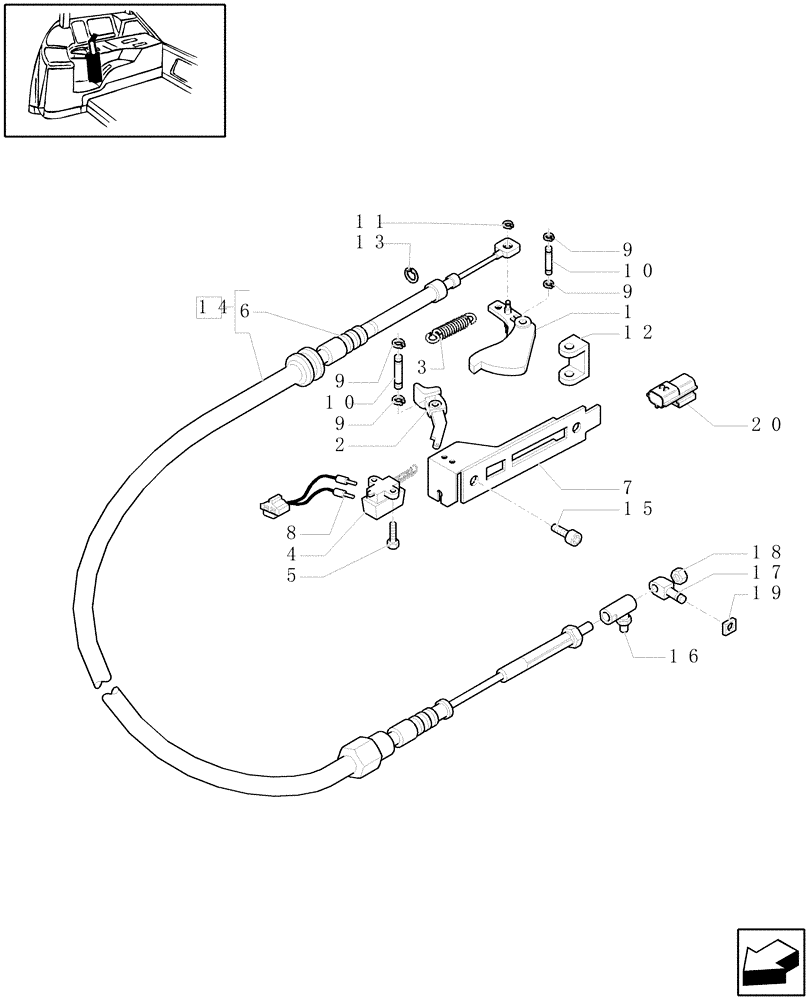

Схема запчастей Case IH MAXXUM 100 - (1.96.1[03]) - LIFT CONTROL (10) - OPERATORS PLATFORM/CAB
8
9
2
16
14
20
9
12
17
10
13
10
9
4
9
7
19
18
11
6
1
15
3
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87570910

LEVER

1шт.

2

47125425

PUSH BUTTON

Fast Control (Lift-O-Matic)

1шт.

3

5128638

SPRING

1шт.

4

5121786

LIGHT SWITCH

Stop Light

1шт.

5

13272124

SCREW,Pozidriv Pan Hd, M4 x 14mm, Cl 8.8, Full Thd

2шт.

6

82006917

GROMMET,7.8mm ID x 34mm OD, Rubber, Black

1шт.

7

87307415

SUPPORT

1шт.

8

82007936

WIRE HARNESS

1шт.

9

11065471

SNAP RING,M6, Ext

4шт.

10

5128637

PIN,6mm OD x 24mm L

2шт.

11

11087671

CIRCLIP,M5

1шт.

12

5156130

PLATE

1шт.

13

11087971

CIRCLIP,M8

1шт.

14

82024362

CABLE,1655mm L

1шт.

15

83964105

SCREW,Pan HD, M5 x 16mm

M5x16

2шт.

16

82036871

BALL JOINT

1шт.

17

82035876

PIN

1шт.

18

10725911

THIN NUT,Thin, M6 x 1, Cl 04

2шт.

19

11063876

SPRING CLIP,M5 x 4mm

D=5

1шт.

20

87599846

WIRE HARNESS

1шт.
