Запчасти Case IH MAXXUM 100 (1.94.2/01[02]) - AIR CONDITIONING - VENTILATION DUCTS (VAR.330641) (10) - OPERATORS PLATFORM/CAB

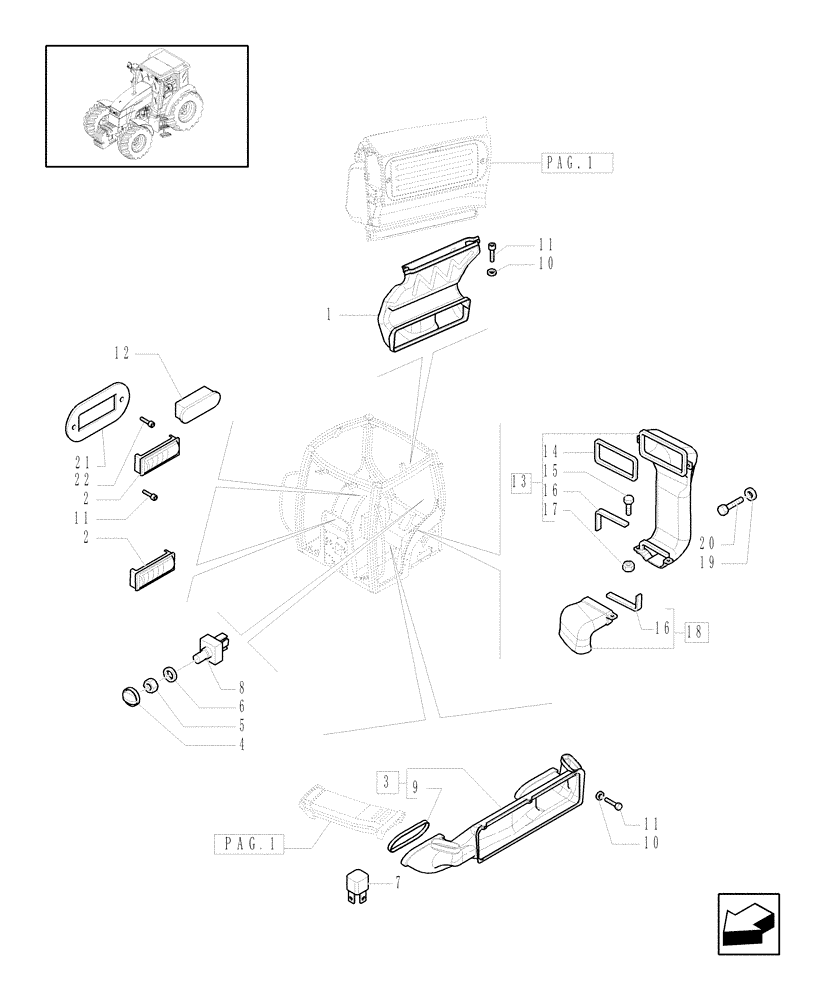

Схема запчастей Case IH MAXXUM 100 - (1.94.2/01[02]) - AIR CONDITIONING - VENTILATION DUCTS (VAR.330641) (10) - OPERATORS PLATFORM/CAB
9
2
13
pag
1
17
11
pag.1
11
12
15
18
20
6
3
11
.
7
16
10
14
1
5
16
8
22
21
19
10
2
4

Артикул

Название

Примечание

Количество

1

82034310

AIR DUCT

1шт.

2

44995063

DIFFUSER

Wheat, Serial Range: -C5434

4шт.

2

87568777

VENT

Wheat, Start Serial: D5434

4шт.

3

82034311

AIR DUCT

Incl. 9

1шт.

4

87699601

KNOB

2шт.

5

274562

THIN NUT

1шт.

6

9715503

LOCK WASHER,Ext Tooth, 7/16"

1шт.

7

82023238

RELAY,12V, 20A

Heater

1шт.

8

82023545

FAN SWITCH

4 Speed

1шт.

9

82034490

SEAL

2шт.

10

12637801

WASHER,5.15mm ID x 11mm OD x 1mm Thk

13шт.

11

15644001

SELF-TAP SCREW,Cross Pan Hd, M4.2 x 13mm

13шт.

12

82026130

COVER

1шт.

13

82027039

AIR DUCT

RH, Incl. 14 - 17

1шт.

13

82027041

AIR DUCT

LH, Incl. 14 - 17

1шт.

14

82022367

SEAL

1шт.

15

15688101

SCREW,Pozidriv Pan Hd, M8 x 16mm

2шт.

16

82024756

SEAL,8mm Thk

A/C

1шт.

17

83907330

SPRING NUT

NUT A/C

4шт.

18

82034322

AIR DUCT

RH, Incl. 16

1шт.

18

82034323

AIR DUCT

LH, Incl. 16

1шт.

19

10523401

WASHER,6.15mm ID x 18mm OD x 2mm Thk

4шт.

20

10902424

SCREW,Hex, M6 x 20mm, Cl 8.8, Full Thd

4шт.

21

82022361

SUPPORT

1шт.

22

15663301

SELF-TAP SCREW,Cross Oval Hd, M4.2 x 19mm

2шт.

Выбрано товаров: 25
