(7-010) - BRAKE PIPING

Запчасти Case IH 5230 (7-010) - BRAKE PIPING (07) - BRAKES

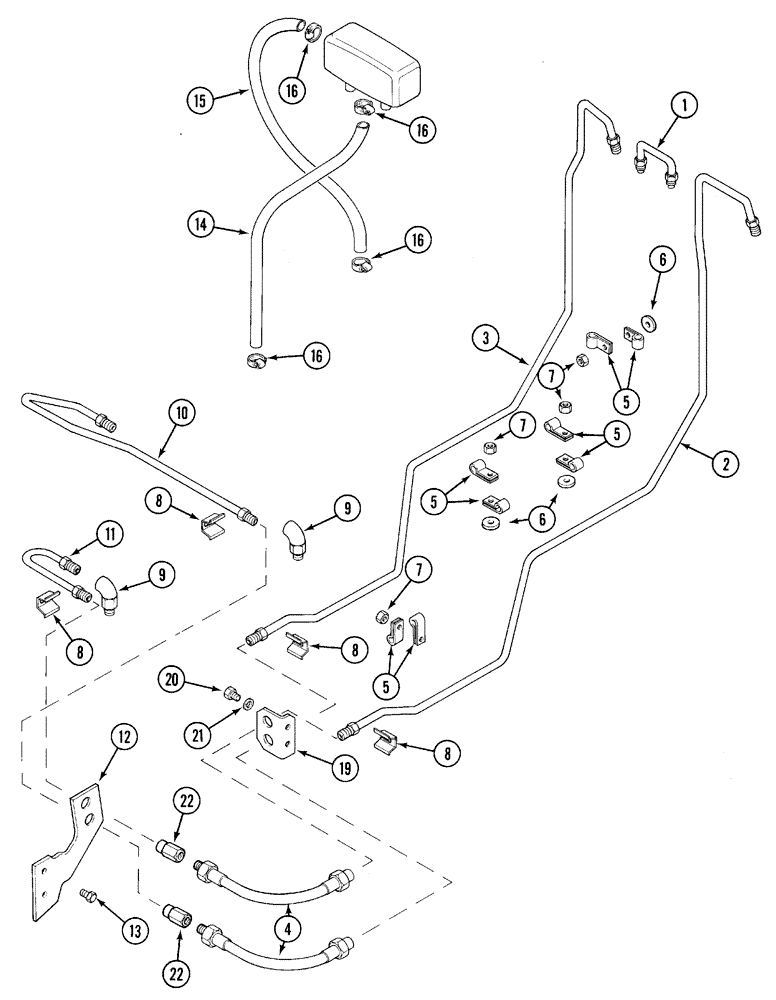

Схема запчастей Case IH 5230 - (7-010) - BRAKE PIPING (07) - BRAKES
9
16
1
14
15
3
12
22
5
8
8
2
7
11
4
10
16
22
21
6
16
16
5
20
8
7
5
13
9
19
5
6
70
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

T102161

PIPE

- compensation

1шт.

2

1533097C1

PIPE

- brake, right

1шт.

3

1533098C1

PIPE

- brake, left

1шт.

4

1531935C1

HOSE

- brake

2шт.

5

3223090R1

CLAMP

- pipe

8шт.

6

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

4шт.

7

825-1406

NUT,M6, Cl 8

3шт.

8

3223091R1

CLAMP

- hose

4шт.

9

T100097

ELBOW

- adjustable

2шт.

10

T103769

PIPE

- brake, left

1шт.

11

T103770

PIPE

- brake, right

1шт.

12

T104194

BRACKET

- assembly, brake pipes

1шт.

13

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

- hex, full threads, 8 - 1.25 x 20 mm

2шт.

14

905903R1

HOSE

- brake feed, 0.82m

1шт.

15

T100065

HYDRAULIC HOSE

- Brake return, 0.80m

1шт.

16

905893R1

CLAMP,M12-23, Worm

- hose

4шт.

19

1533289C1

SUPPORT

BRACKET - brake pipe

1шт.

20

614-6020

BOLT,Hex, M6 x 1 x 20mm, Cl 8.8, Full Thd

Full threads Hex, M6 x 20, 8.8

2шт.

21

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

22

1531936C1

FITTING

UNION - brake pipe

2шт.
