Запчасти Case IH MAGNUM 340 (88.100.90[05]) - DIA KIT, MFD FENDER, WIDE, CL 4.75, 5 AXLE (88) - ACCESSORIES

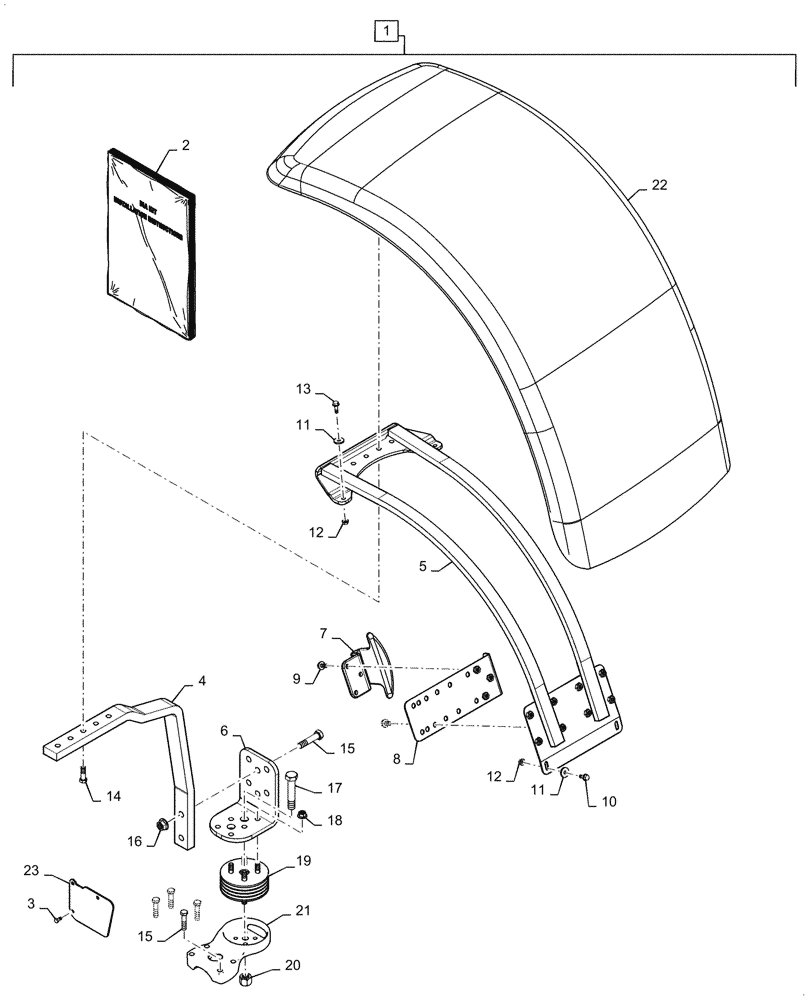

Схема запчастей Case IH MAGNUM 340 - (88.100.90[05]) - DIA KIT, MFD FENDER, WIDE, CL 4.75, 5 AXLE (88) - ACCESSORIES
5
21
17
23
8
15
4
16
6
12
22
9
11
2
18
3
19
7
10
20
12
13
11
14
15
1

Артикул

Название

Примечание

Количество

1

84598660

SERVICE KIT

DIA, MFD Fender, Wide, CL 4.75 and CL 5, Incl 2 - 24

1шт.

2

84598671

INSTRUCTION

Installation, Fender Wide

1шт.

3

614-20035

BOLT,Hex, M20 x 2.5 x 35mm, Cl 8.8, Full Thd

6шт.

4

84546384

SUPPORT

Bar, Fender

2шт.

5

47465883

FRAME

Fender

2шт.

6

84546385

SUPPORT

Fender, Upper

2шт.

7

84546378

BUMPER

Fender

2шт.

8

84546386

PLATE

Fender, Handle

2шт.

9

86050286

FLANGE BOLT,M10 x 20mm, Cl 8.8

14шт.

10

9804258

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

4шт.

11

140041

WASHER,M8 x 28mm OD x 3mm Thk

4шт.

12

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

8шт.

13

9671714

FLANGE BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

4шт.

14

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

6шт.

15

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

12шт.

16

825-51416

FLANGE NUT,Flg, M16, Serr

4шт.

17

827-20100

BOLT,Hex, M20 x 2.5 x 100mm, Cl 10.9

2шт.

18

825-2412

FLANGE NUT,M12 x 1.75, Flg, Cl 8

16шт.

19

226690A2

RUBBER BUMPER

Fender Mount

2шт.

20

832-10420

NUT,M20 x 2.5, Cl 8

2шт.

21

48054107

BRACKET

Fender, Axle Mount

2шт.

22

47451721

FENDER

Front, Wide 650 mm

2шт.

23

84394172

PAD

2шт.

Выбрано товаров: 23
