Запчасти Case IH MAGNUM 340 (10.216.AI[03]) - FUEL TANK SUPPORTS, POWERSHIFT (10) - ENGINE

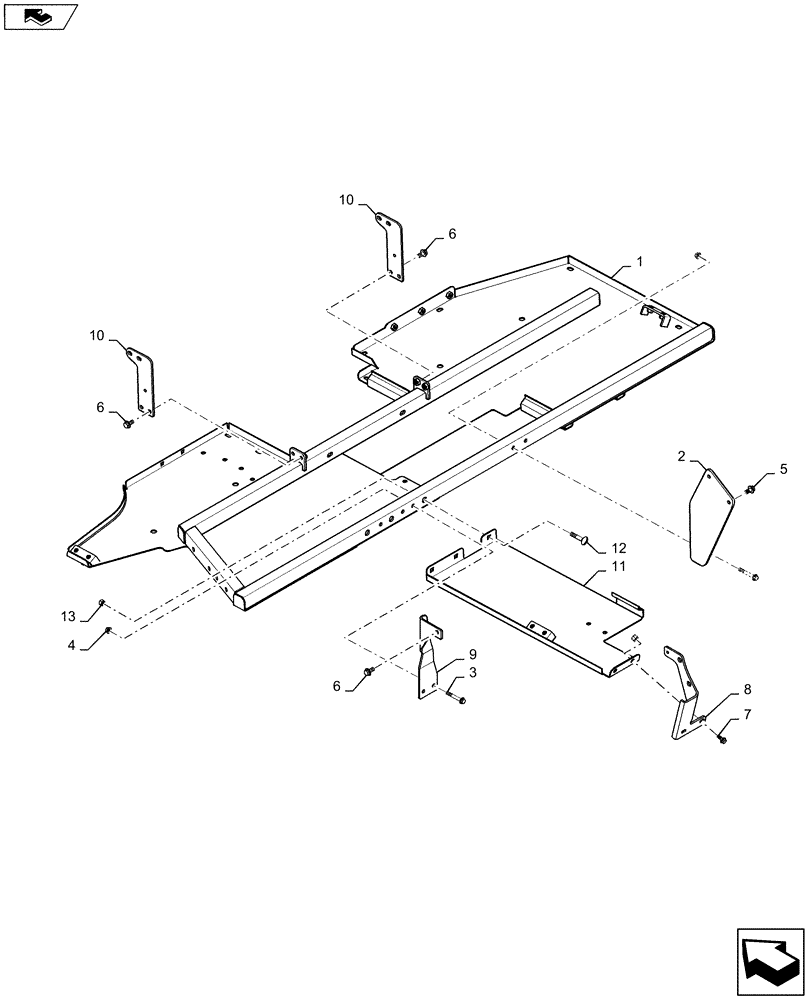

Схема запчастей Case IH MAGNUM 340 - (10.216.AI[03]) - FUEL TANK SUPPORTS, POWERSHIFT (10) - ENGINE
12
10
4
11
13
6
9
8
7
5
1
2
10
6
home
6
3

Артикул

Название

Примечание

Количество

1

84536041

SUPPORT

Assy, Fuel Tank

1шт.

2

84181555

BRACKET, SUPPORTING

Right Fuel Tank

1шт.

3

857-10075

BOLT,Hvy Hex, M10 x 75mm, Cl 10.9

4шт.

4

825-2410

FLANGE NUT,M10 x 1.5, Flg, Cl 8

4шт.

5

844-10030

BOLT,Hvy Hex, M10 x 30mm, Cl 8.8

2шт.

6

844-12025

BOLT,Hvy Hex, M12 x 25mm, Cl 8.8

9шт.

7

857-10025

BOLT,Hvy Hex, M10 x 25mm, Cl 10.9

2шт.

8

84425572

BRACKET

LH Rear To Axle Carrier

1шт.

9

84181556

STRAP

LH Rear PS

1шт.

10

84531940

SUPPORT

Front To Dropbox

2шт.

11

84536050

SUPPORT

Assy, Fuel Tanks PS

1шт.

12

84227693

CARRIAGE BOLT,Reg Sq Nk, M12 x 1.75 x 65mm, Cl 8.8

3шт.

13

829-1412

NUT,M12, Cl 10.9

3шт.

Выбрано товаров: 13
