(MAGNUM 335) - TRACTOR (NA) (11/07-12/10)
/
(08) - HYDRAULICS
/

(08-19) - PRIORITY AND REGULATOR VALVE ASSEMBLY - MAGNUM 335

Запчасти Case IH MAGNUM 335 (08-19) - PRIORITY AND REGULATOR VALVE ASSEMBLY - MAGNUM 335 (08) - HYDRAULICS

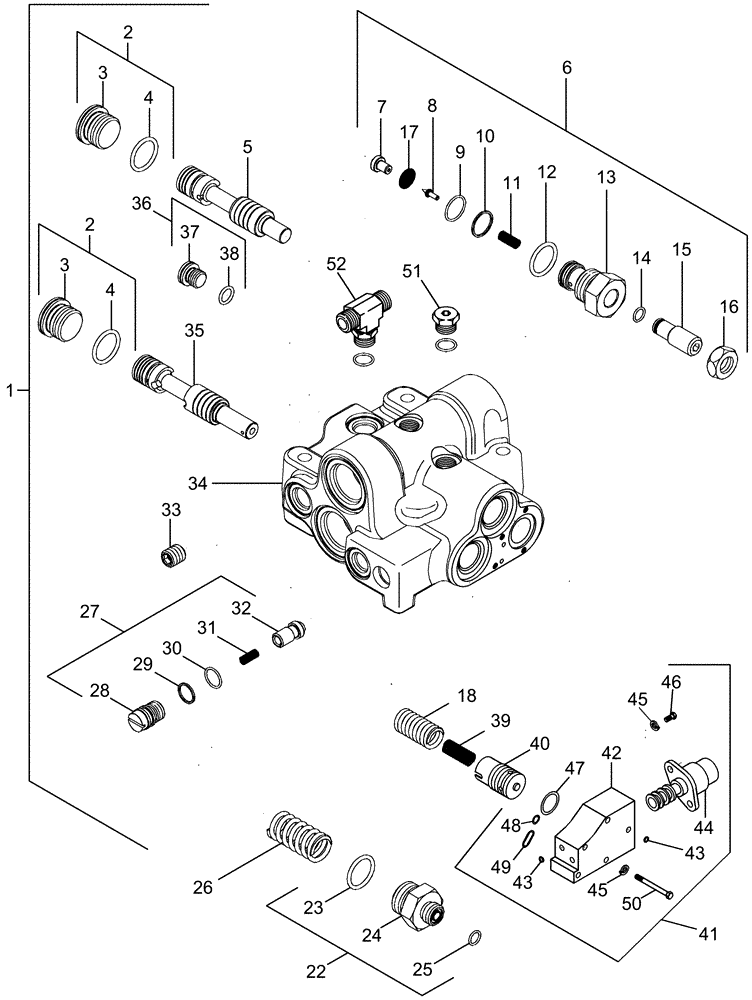

Схема запчастей Case IH MAGNUM 335 - (08-19) - PRIORITY AND REGULATOR VALVE ASSEMBLY - MAGNUM 335 (08) - HYDRAULICS
40
12
51
29
42
6
1
45
11
34
13
3
25
2
38
30
9
36
39
43
50
2
27
48
43
33
4
18
7
37
46
26
5
15
24
8
41
35
10
3
28
17
22
52
45
23
31
16
14
47
44
32
4
49

№

Артикул

Название

Примечание

Количество

1

87415151

VALVE

Inc. 2 - 52

1шт.

2

221580A1

PLUG,M27 x 2 ORB

Inc. 3, 4

2шт.

3

NSS

NOT SOLD SEPARAT

PLUG

1шт.

4

637-64236

O-RING,2.9mm Thk x 23.6mm ID, Cl 6, 90 Duro

1шт.

5

86983473

SPOOL

1шт.

6

130060A2

PILOT VALVE

EF Inc. 7 - 17

1шт.

7

NSS

NOT SOLD SEPARAT

SEAT

1шт.

8

NSS

NOT SOLD SEPARAT

POPPET

1шт.

9

NSS

NOT SOLD SEPARAT

O-RING 3/4 ID x 1/16

1шт.

10

NSS

NOT SOLD SEPARAT

RING

1шт.

11

NSS

NOT SOLD SEPARAT

SPRING

1шт.

12

NSS

NOT SOLD SEPARAT

O-RING 59/64 ID x 7/64

1шт.

13

NSS

NOT SOLD SEPARAT

CAP

1шт.

14

NSS

NOT SOLD SEPARAT

O-RING 3/8 ID x 1/16

1шт.

15

NSS

NOT SOLD SEPARAT

PLUG

1шт.

16

NSS

NOT SOLD SEPARAT

NUT 5/8 NF

1шт.

17

NSS

NOT SOLD SEPARAT

Screen

1шт.

18

86983471

VALVE SPRING

Outer

1шт.

22

313940A1

FITTING

Inc. 23 - 25

1шт.

23

237-6012

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

1шт.

24

NSS

NOT SOLD SEPARAT

FITTING

1шт.

25

238-6012

O-RING,0.07" Thk x 0.364" ID, -12, Cl 6, 90 Duro

1шт.

26

408447A1

COMPRESSION SPRING

1шт.

27

1542563C1

KIT

Inc. 28 - 32

1шт.

28

NSS

NOT SOLD SEPARAT

PLUG

1шт.

29

G108723

RING,14.34mm ID x 16.94mm OD x 1.32mm Thk

1шт.

30

238-6015

O-RING,0.07" Thk x 0.551" ID, -15, Cl 6, 90 Duro

1шт.

31

NSS

NOT SOLD SEPARAT

SPRING

1шт.

32

1543329C1

VALVE POPPET,7mm ID x 13.8mm OD x 27mm L

1шт.

33

87427769

PLUG

1шт.

34

NSS

NOT SOLD SEPARAT

BODY

1шт.

35

87448952

SPOOL

1шт.

36

86598044

PLUG,Hex, M14 x 1.5 ORB

Inc. 37, 38

1шт.

37

NSS

NOT SOLD SEPARAT

PLUG

1шт.

38

14437785

O-RING,11.3mm ID x 2.4mm

1шт.

39

86983472

SPRING

Inner

1шт.

40

86983412

PISTON

1шт.

41

86983527

BLOCK

Inc. 42 - 50

1шт.

42

86983526

HOUSING

1шт.

43

282836A1

PLUG,4mm OD x 4mm L

4шт.

44

87354468

SOLENOID VALVE

1шт.

45

892-11004

LOCK WASHER,M4

6шт.

46

864-4016

HEX SOC SCREW,M4 x 16mm, Cl 8.8

2шт.

47

238-5120

O-RING,0.103" Thk x 0.987" ID, -120, Cl 5, 75 Duro

1шт.

48

238-5008

O-RING,0.07" Thk x 0.18" ID, -8, Cl 5, 75 Duro

1шт.

49

238-5012

O-RING,0.07" Thk x 0.364" ID, -12, Cl 5, 75 Duro

1шт.

50

87384106

BOLT,M4 x 42.92mm, Cl 8.8

4шт.

51

86598043

PLUG,M12 x 1.5 ORB

1шт.

52

700-402

TEE,13/16" - 16 Male ORFS x 13/16" - 16 Male ORFS x M18 x 1.5 Male ORB

1шт.

Выбрано товаров: 49
