Запчасти Case IH MAGNUM 310 (10.254.AI[01]) - EXHAUST SYSTEM - TIER 4B (10) - ENGINE

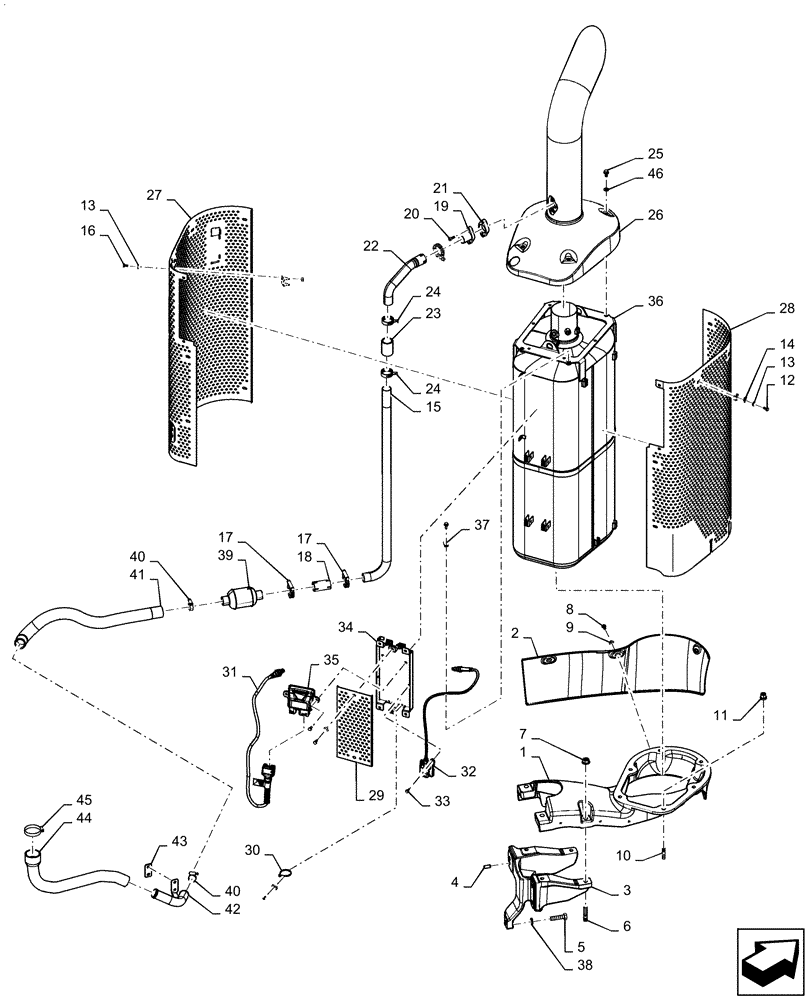

Схема запчастей Case IH MAGNUM 310 - (10.254.AI[01]) - EXHAUST SYSTEM - TIER 4B (10) - ENGINE
40
30
32
26
42
2
3
29
41
23
27
10
31
38
39
5
33
13
43
28
34
7
6
17
21
25
1
11
20
19
24
17
15
24
13
4
40
8
12
14
44
45
9
36
18
46
22
35
37
16

Артикул

Название

Примечание

Количество

1

47405636

SUPPORT

SCR

1шт.

2

47405634

ACCESS COVER

SCR

1шт.

3

47510356

SUPPORT

SCR

1шт.

4

837-12030

DOWEL,M12 x 30mm OAL

2шт.

5

827-16060

BOLT,Hex, M16 x 2 x 60mm, Cl 10.9

4шт.

6

412599

STUD

4шт.

7

825-2416

FLANGE NUT,M16 x 2, Flg, Cl 8

4шт.

8

84405128

HEX SOC SCREW,M10 x 1.5 x 20mm, Cl 10.9

3шт.

9

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

3шт.

10

47372451

STUD

M12 x 40 8.8 ZND

6шт.

11

825-2412

FLANGE NUT,M12 x 1.75, Flg, Cl 8

6шт.

12

87360874

HEX SOC SCREW,M8 x 1.25 x 16mm, Cl 8.8

14шт.

13

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

24шт.

14

86625074

SPRING NUT,Multi-Thd, M8 x 1.25

16шт.

15

47614925

TUBE

Aspiration Exhaust

1шт.

16

87360874

HEX SOC SCREW,M8 x 1.25 x 16mm, Cl 8.8

10шт.

17

84245881

HOSE CLAMP,28.4mm - 48mm

3шт.

18

84390693

TUBE

Aspirator, Serial Range: -ZGRF02056

1шт.

18

47937163

TUBE

Aspirator, Start Serial: ZGRF02057

1шт.

19

47649381

FLANGE

Aspiration Tube

1шт.

20

14306331

HEX SOC SCREW,M8 x 1.25 x 20mm, Cl 10.9, Full Thd

2шт.

21

47649356

TUBE

Aspiration Nozzle

1шт.

22

47649290

TUBE

Aspiration

1шт.

23

47633325

HOSE

Aspiration

1шт.

24

79083846

HOSE CLAMP,M40-60

2шт.

25

844-10020

BOLT,Hvy Hex, M10 x 20mm, Cl 8.8

4шт.

26

47649275

EXHAUST SYSTEM PIPE

Muffler

1шт.

27

47712953

HEAT SHIELD

Exhaust, Inside, Serial Range: -ZERF08099

1шт.

27

47757175

HEAT SHIELD

Exhaust, Inside, Start Serial: ZERF08100

1шт.

28

47438761

HEAT SHIELD

Exhaust, Outside

1шт.

29

47443330

COVER

Heat Shield

1шт.

30

86566989

CABLE TIE,208mm L

4шт.

31

47368956

SENSOR

NH3, 700mm

1шт.

32

84422747

SENSOR,NOx, 12V, 5 Pin, 615mm L

NOX 12v Gen.2.5, BC4 Cap, 615mm

1шт.

33

9804255

BOLT,Hex, M6 x 1 x 16mm, Full Thd, Cl 8.8

4шт.

34

47541211

BRACKET

Sensor Mount

1шт.

35

47368959

ECU

SCR, NH3

1шт.

36

47661801

MUFFLER

SCR TIER 4B, 33.4L, Muffler Reference Code 14-33-IWC-4-4.5-12-R

1шт.

36

47661802

MUFFLER

SCR TIER 4B, 37.1L, Muffler Reference Code 14-37-IWC-4-5-12-R

1шт.

37

515-2979

CLAMP,5/16", 7/16" Bolt

2шт.

38

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

4шт.

39

284427A1

VALVE

Aspirator Check

1шт.

40

79083846

HOSE CLAMP,M40-60

3шт.

41

47615307

HOSE

Exhaust Aspiration

1шт.

42

47592955

BRACKET

Exhaust Tube Aspiration

1шт.

43

47603320

BASE PLATE

Spacer, Exhaust Aspiration

1шт.

44

47593199

HOSE

Exhaust Aspiration

1шт.

45

79083848

HOSE CLAMP,60mm - 80mm, Worm Gear

1шт.

46

86624176

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

Выбрано товаров: 49
