Запчасти Case IH MAGNUM 280 (50.200.AA[01]) - AIR CONDITIONING COMPRESSOR - BSN ZHRF01132 (50) - CAB CLIMATE CONTROL

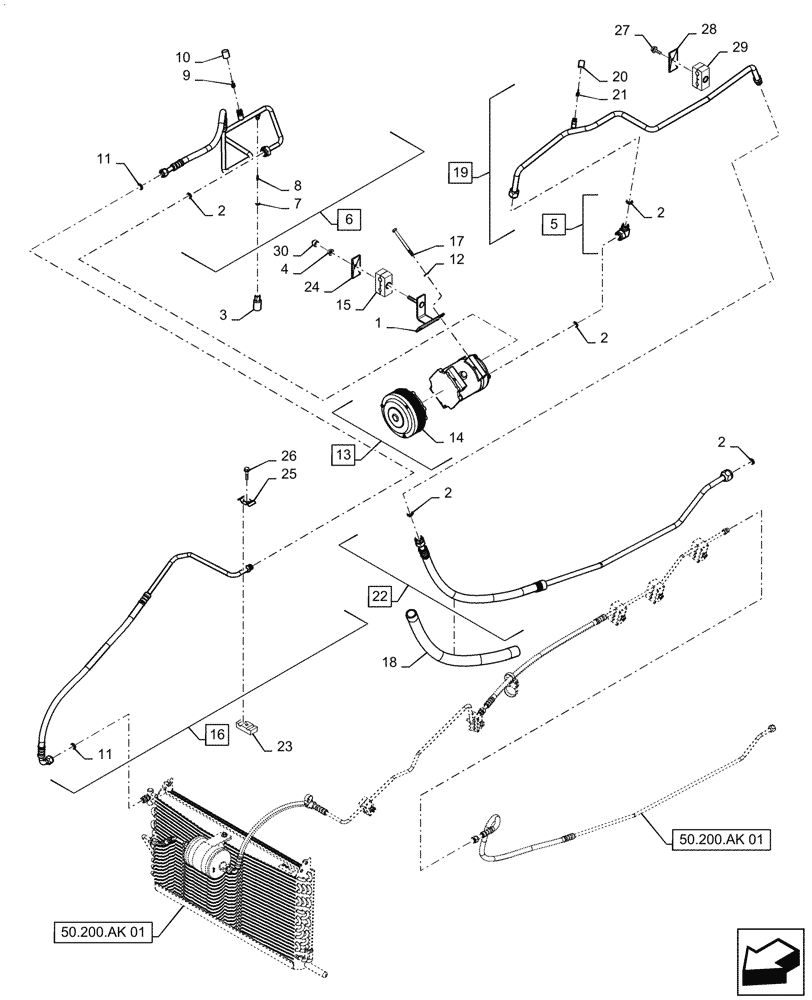

Схема запчастей Case IH MAGNUM 280 - (50.200.AA[01]) - AIR CONDITIONING COMPRESSOR - BSN ZHRF01132 (50) - CAB CLIMATE CONTROL
24
14
29
6
2
9
21
50.200.ak 01
3
19
27
2
30
26
13
20
28
7
11
5
2
15
8
4
2
17
12
22
2
11
10
23
16
18
1
25
50.200.ak 01

Артикул

Название

Примечание

Количество

1

47424888

BRACKET

1шт.

2

128485A1

O-RING,1.78mm Thk x 14mm ID, 70 Duro

4шт.

3

284273A2

SWITCH, A/C HIGH PRE

1шт.

4

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

1шт.

5

429210A1

ELBOW

Incl 2

1шт.

6

47501031

A/C HOSE

Discharge, Incl 2, 7 - 11

1шт.

7

128483A1

O-RING,1.78mm Thk x 7.65mm ID, 70 Duro

1шт.

8

1250594C2

CORE

Schrader Valve

1шт.

9

414082A1

CORE

Schrader Valve, High Flow High Side Service Port

1шт.

10

414080A1

CAP,M10 x 0.75 x 22.35mm L, Black

High Flow High Side Service Port

1шт.

11

128484A1

O-RING,0.07" Thk x 0.426" ID, -13, Cl 5, 70 Duro

2шт.

12

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

4шт.

13

86993463

AIRCOND. COMPRESSOR

Incl 2, 14

1шт.

13

86993463GV

AIRCOND. COMPRESSOR

Value

1шт.

13

86993463R

REMAN-A/C COMPRESSOR

1шт.

13

86993463C

CORE-A/C COMPRESSOR

Return Number

1шт.

14

403585A1

CLUTCH

A/C Compressor, 12V, Poly-V Belt

1шт.

15

87105732

CLAMP

1шт.

16

47365580

TUBE

Incl 11

1шт.

17

814-8100

BOLT,Hex, M8 x 1.25 x 100mm, Cl 8.8

4шт.

18

87350913

CONDUIT

1шт.

19

47572005

TUBE

A/C Liquid, Front, Incl 20, 21

1шт.

20

414081A1

CAP,M8 x 1 x 17.3mm OD x 21.1mm L

High Flow Low Side Service Port

1шт.

21

414083A1

VALVE

Schrader, High Flow Low Side Service Port

1шт.

22

47572024

A/C HOSE

Suction, Incl 2

1шт.

23

255212A1

CLAMP

1шт.

24

1347127C1

PLATE

1шт.

25

47616854

BRACKET

1шт.

26

844-8035

BOLT,Hvy Hex, M8 x 35mm, Cl 8.8

1шт.

27

86511481

FLANGE BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

1шт.

28

384870A1

PLATE

1шт.

29

1546024C1

CLAMP

1шт.

30

48052841

CAP

Nut, M8

1шт.

Выбрано товаров: 33
