Запчасти Case IH MAGNUM 260 (37.100.AA[01]) - DRAWBAR AND HAMMERSTRAP, STANDARD (37) - HITCHES, DRAWBARS & IMPLEMENT COUPLINGS

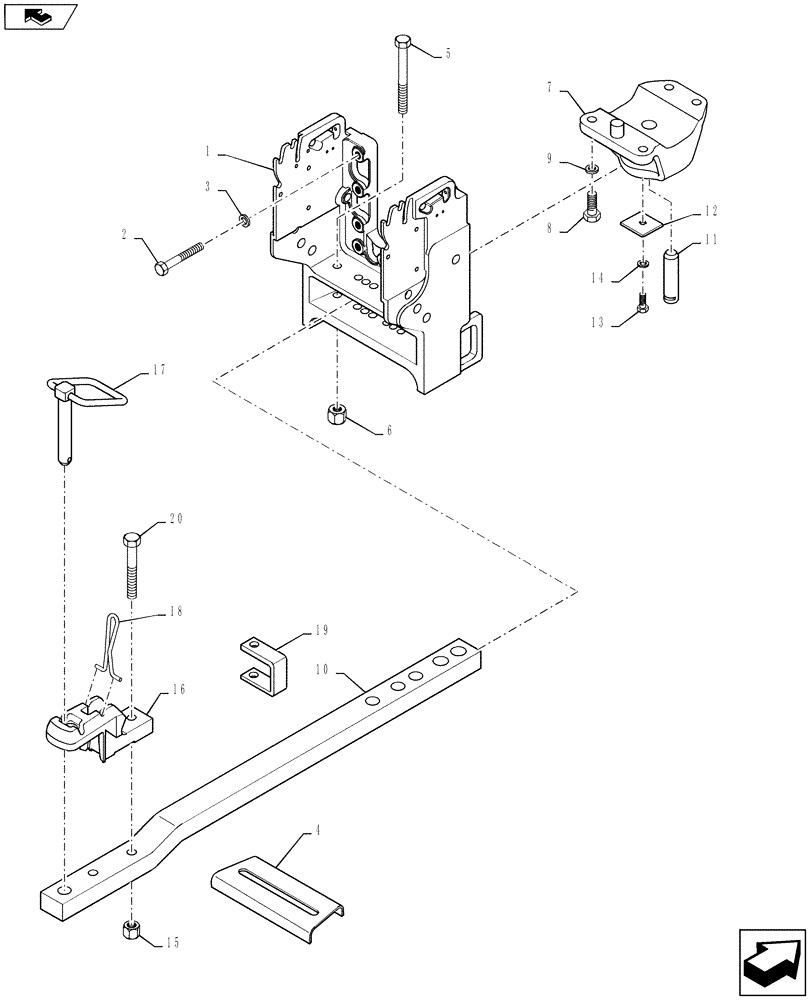

Схема запчастей Case IH MAGNUM 260 - (37.100.AA[01]) - DRAWBAR AND HAMMERSTRAP, STANDARD (37) - HITCHES, DRAWBARS & IMPLEMENT COUPLINGS
10
1
3
4
20
16
17
11
14
home
19
7
2
18
6
12
15
9
13
5
8

Артикул

Название

Примечание

Количество

1

251788A3

FRAME,Hitch

1шт.

2

828-16080

BOLT,Hex, M16 x 2 x 80mm, Cl 10.9

10шт.

3

896-12016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

10шт.

4

238495A3

PLATE

1шт.

5

827-16160

BOLT,Hex, M16 x 2 x 160mm, Cl 10.9

2шт.

6

832-10416

NUT,M16 x 2, Cl 8

2шт.

7

87489660

BRACKET

Accepts 127mm wide drawbar

1шт.

8

828-20065

BOLT,Hex, M20 x 2.5 x 65mm, Cl 10.9

4шт.

9

896-12020

WASHER,22mm ID x 37mm OD x 4mm Thk

4шт.

10

277702A2

DRAWBAR,1451mm L x 76.2mm W x 50.8mm Thk, 35mm Offset

1шт.

11

1982103C1

PIN,34.87mm OD x 140mm L

1шт.

12

87720346

RETAINER

1шт.

13

627-16030

BOLT,Hex, M16 x 2 x 30mm, Cl 10.9, Full Thd

1шт.

14

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

1шт.

15

829-1420

NUT,M20, Cl 10

2шт.

16

232615A3

STRAP,228.98mm L x 76.2mm W x 50.8mm Thk, 91.95mm Offset

Cat III

1шт.

17

232616A3

HITCH PIN,38.1mm OD x 226mm L

1шт.

18

232617A1

LATCH

1шт.

19

449666A1

SUPPORT ASSY.

1шт.

20

827-20140

BOLT,Hex, M20 x 2.5 x 140mm, Cl 10.9

2шт.

Выбрано товаров: 20
