(09-53) - QUICK HITCH COUPLER - CONVERTIBLE, CATEGORY III / III-N, BSN Z6RZ02099

Запчасти Case IH MAGNUM 255 (09-53) - QUICK HITCH COUPLER - CONVERTIBLE, CATEGORY III / III-N, BSN Z6RZ02099 (09) - CHASSIS/ATTACHMENTS

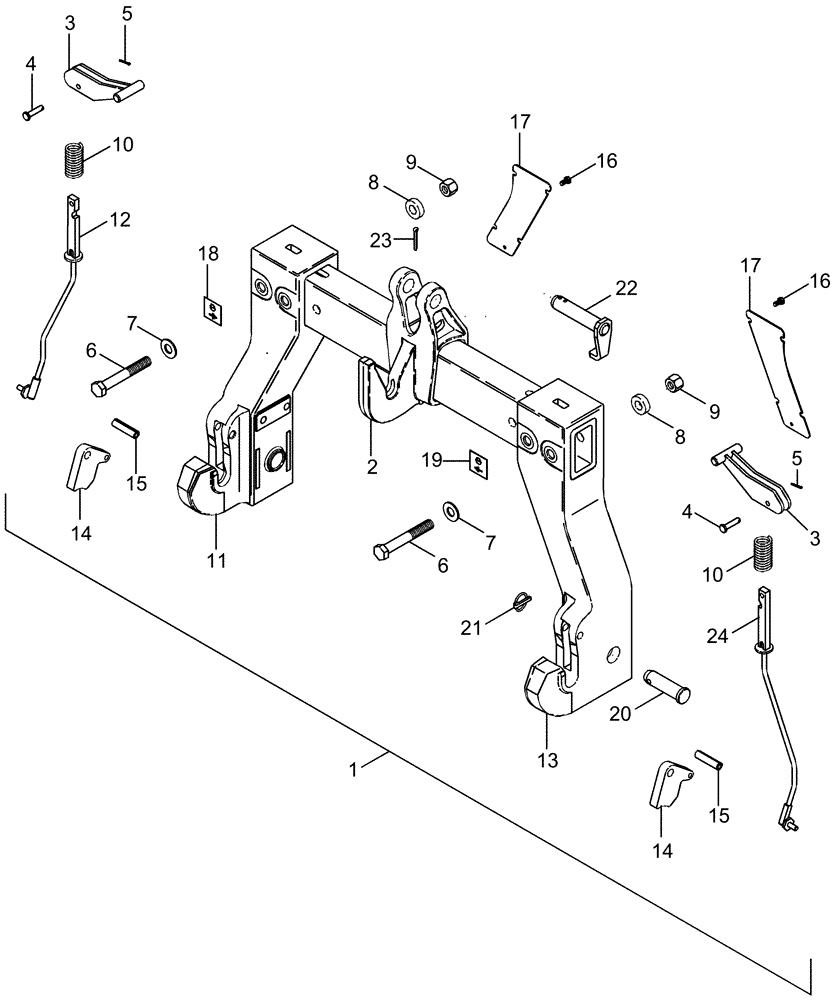

Схема запчастей Case IH MAGNUM 255 - (09-53) - QUICK HITCH COUPLER - CONVERTIBLE, CATEGORY III / III-N, BSN Z6RZ02099 (09) - CHASSIS/ATTACHMENTS
3
6
14
17
18
17
9
16
8
7
16
20
8
4
7
10
19
15
3
1
2
5
21
5
22
10
23
15
12
11
24
6
13
9
4
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87332476

3 POINT HITCH

Inc. 2 - 19

1шт.

2

87309289

HOOK

Coupler, Quick

1шт.

3

452046A1

HANDLE

2шт.

4

728-1045

CLEVIS PIN,M10 x 45

10 x 30 mm

2шт.

5

733-3220

COTTER PIN,M3.2 x 20

2шт.

6

827-20140

BOLT,Hex, M20 x 2.5 x 140mm, Cl 10.9

4шт.

7

896-11020

WASHER,22mm ID x 37mm OD x 4mm Thk

4шт.

8

372189A1

SPACER

4шт.

9

832-10420

NUT,M20 x 2.5, Cl 8

4шт.

10

70-4340T1

COMPRESSION SPRING

2шт.

11

87330093

HOOK

Left Hand

1шт.

12

87309294

LINK

Left Hand

1шт.

13

87330094

HOOK

Right Hand

1шт.

14

448834A3

LATCH

2шт.

15

87012660

PIN,16mm OD x 65mm L, Coiled

2шт.

16

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

8шт.

17

87332477

COVER

2шт.

18

87402001

DECAL

Left Hand

1шт.

19

87401975

DECAL

Right Hand

1шт.

20

A75028

PIN,36.45mm OD x 138mm L

2шт.

21

378704A1

LOCK PIN

2шт.

22

321527A3

PIN ASSY.

1шт.

23

733-6350

COTTER PIN,M6.3 x 50

1шт.

24

87309296

LINK ASSY.

Right Hand

1шт.
