(09-51) - HITCH - POSITION SENSOR

Запчасти Case IH MAGNUM 255 (09-51) - HITCH - POSITION SENSOR (09) - CHASSIS/ATTACHMENTS

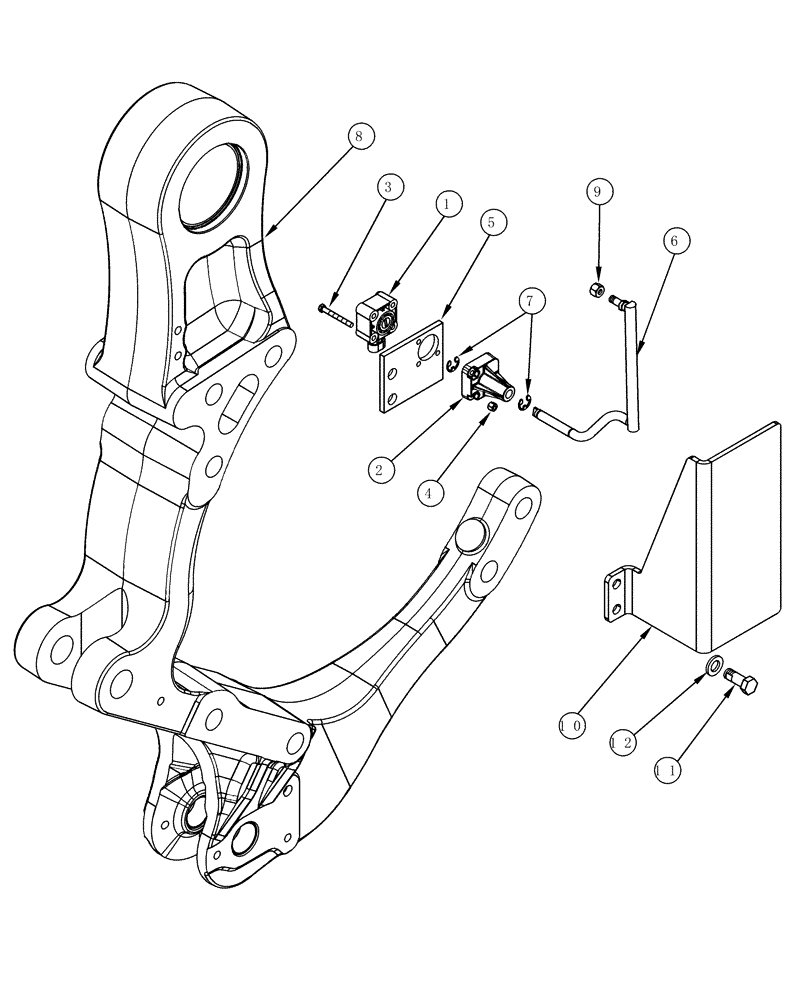

Схема запчастей Case IH MAGNUM 255 - (09-51) - HITCH - POSITION SENSOR (09) - CHASSIS/ATTACHMENTS
10
5
12
11
3
7
1
9
4
8
6
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

283659A1

SENSOR

1шт.

2

305020A2

BUSHING

1шт.

3

614-5045

BOLT,Hex, M5 x 0.8 x 45mm, Cl 8.8, Full Thd

3шт.

4

832-10405

NUT,M5 x .8, Cl 8

3шт.

5

300385A2

BRACKET

1шт.

6

242489A3

CONNECTING LINK

1шт.

7

800-4310

CIRCLIP,M10

2шт.

8

302887A5

BRACKET

1шт.

9

832-10408

NUT,M8 x 1.25, Cl 8.8

1шт.

10

87342138

SHIELD

1шт.

11

805-12030

BOLT,Hex, M12 x 30mm, Cl 10.9

2шт.

12

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

2шт.
