Запчасти Case IH MAGNUM 255 (09-47) - HITCH - LIFT LINKS (09) - CHASSIS/ATTACHMENTS

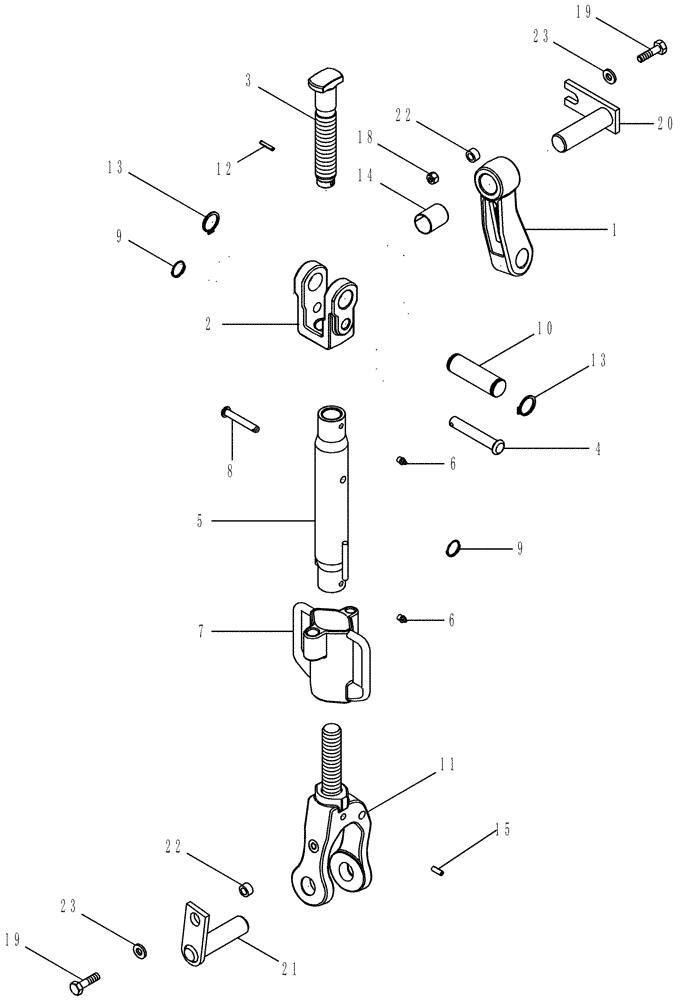

Схема запчастей Case IH MAGNUM 255 - (09-47) - HITCH - LIFT LINKS (09) - CHASSIS/ATTACHMENTS
19
8
21
13
18
7
15
9
1
22
20
10
3
6
5
9
11
14
6
13
22
2
12
4
19
23
23

Артикул

Название

Примечание

Количество

1

87632286

PITMAN

2шт.

2

405362A2

YOKE

2шт.

3

412533A1

ROD

2шт.

4

412534A1

PIN,18.9mm OD x 122mm L

2шт.

5

405370A1

TURNBUCKLE,1-1/2" - 6

2шт.

6

378716A1

LUBE NIPPLE,Hex, M10 x 1 x 17.5mm L

4шт.

7

405364A1

HANDLE,1-1/2" - 6

2шт.

8

728-1280

CLEVIS PIN,M12 x 80

2шт.

9

307431A1

SNAP RING

4шт.

10

412536A2

PIN,34.87mm OD x 118.5mm L

2шт.

11

405366A1

ROD

Inc. 15

2шт.

12

738-1632

LOCK PIN,M6 x 32, Slotted

2шт.

13

800-5135

SNAP RING,M35, Ext, Hvy

4шт.

14

237443A1

BUSHING,34.96mm ID x 38.9mm OD x 50mm L

2шт.

15

838-3860

LOCK PIN,M8 x 60, Slotted

1шт.

18

832-10412

NUT,M12 x 1.75, Cl 8

2шт.

19

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

4шт.

20

321367A3

PIN ASSY.,34.91mm OD x 133mm L

2шт.

21

414696A1

PIN ASSY.,34.91mm OD x 140mm L

2шт.

22

321365A1

SPACER,13.5mm ID x 22.23mm OD x 12.5mm L

4шт.

23

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

4шт.

24

87399270

SEAL KIT

(Not Shown)

1шт.

Выбрано товаров: 22
