(09-17) - CAB - REAR WINDOW

Запчасти Case IH MAGNUM 255 (09-17) - CAB - REAR WINDOW (09) - CHASSIS/ATTACHMENTS

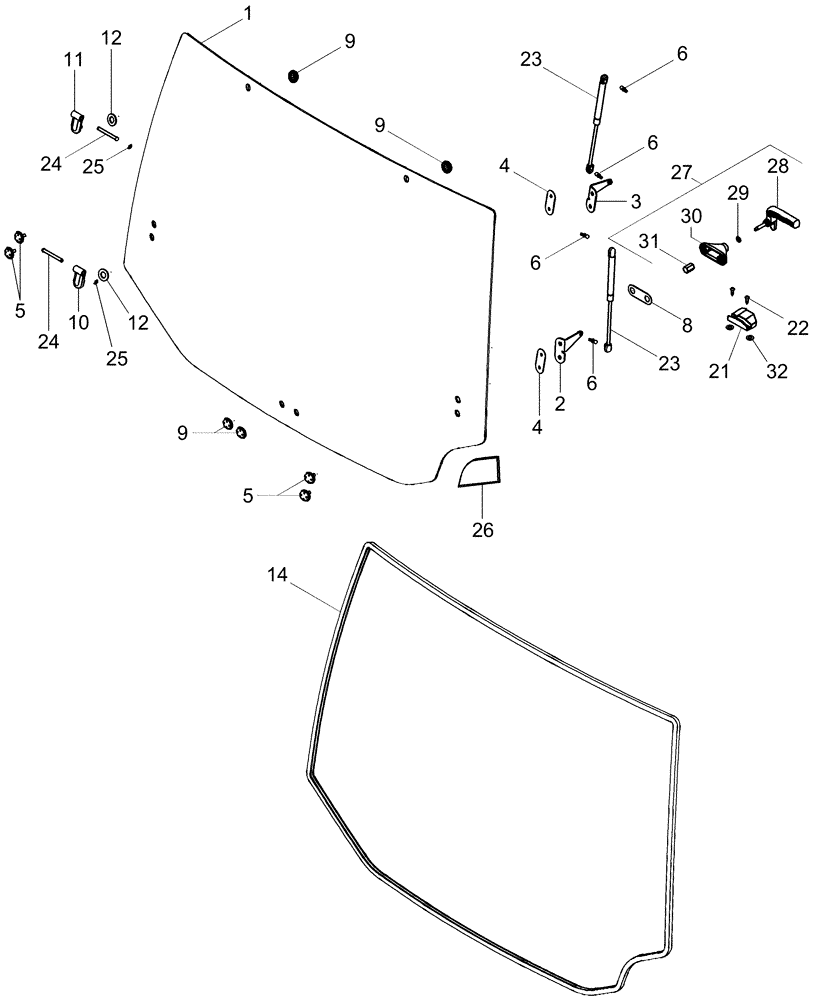

Схема запчастей Case IH MAGNUM 255 - (09-17) - CAB - REAR WINDOW (09) - CHASSIS/ATTACHMENTS
30
10
5
9
14
5
24
1
29
25
2
9
25
11
23
12
24
3
28
27
4
22
23
26
6
6
9
8
32
12
31
6
6
4
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87309738

GLASS,Rear Window

1шт.

2

256810A2

BRACKET

Right Hand

1шт.

3

256809A2

BRACKET

Left Hand

1шт.

4

222787A2

PAD

2шт.

5

198916A2

CAP,M8 x 20, Black

4шт.

6

K303756

BALL STUD,M6 x 1

6 mm

4шт.

8

220935A3

PAD

1шт.

9

198913A3

BUTTON

4шт.

10

176246A2

HINGE

Right Hand

1шт.

11

176245A2

HINGE

Left Hand

1шт.

12

180361A2

WASHER,18mm ID x 35mm OD x 3mm Thk

2шт.

14

87534532

SEALING STRIP

1шт.

21

186149A4

STRIKER PLATE

1шт.

22

781-24620

SELF-TAP SCREW,Hex Flg Hd, M6 x 20

2шт.

23

252550A2

GAS STRUT

2шт.

24

1535323C1

PIN,8mm OD x 78.5mm L

2шт.

25

800-437

CIRCLIP,M7

2шт.

26

254711A1

GROMMET

Implement Access

1шт.

27

230009A4

HANDLE

Inc. 27 - 30

1шт.

28

NSS

NOT SOLD SEPARAT

Handle

1шт.

29

NSS

NOT SOLD SEPARAT

Washer

1шт.

30

NSS

NOT SOLD SEPARAT

Support

1шт.

31

NSS

NOT SOLD SEPARAT

Nut, Special

1шт.

32

87309034

SPACER

2шт.
