Запчасти Case IH MAGNUM 255 (08-04) - HYDRAULIC SYSTEM - REGULATED PRESSURE (08) - HYDRAULICS

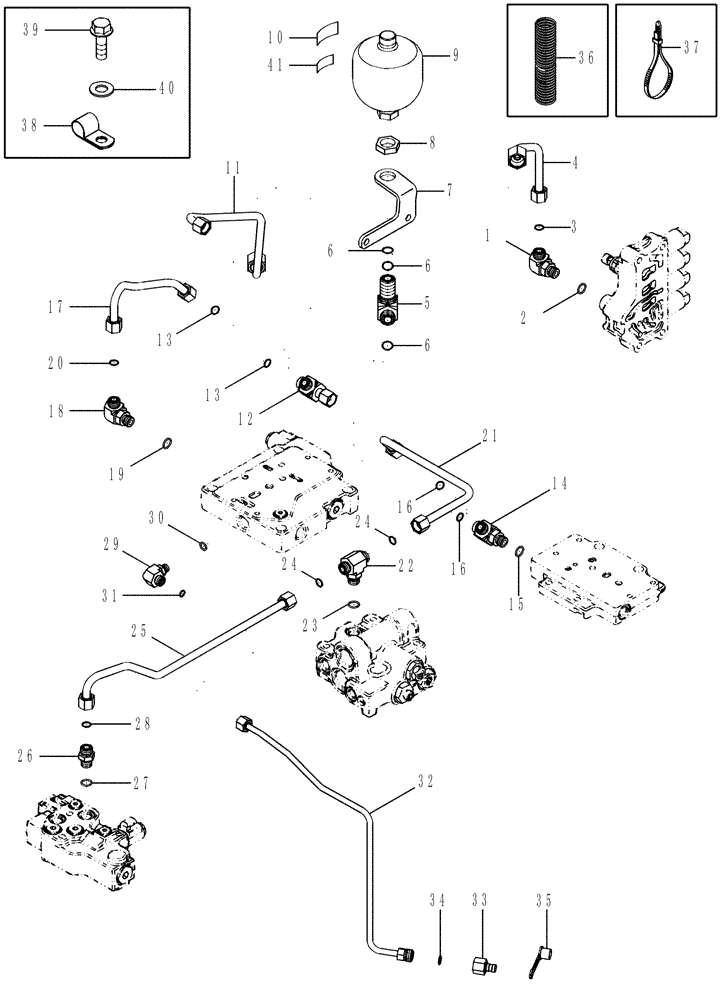

Схема запчастей Case IH MAGNUM 255 - (08-04) - HYDRAULIC SYSTEM - REGULATED PRESSURE (08) - HYDRAULICS
26
6
36
2
41
1
12
29
21
33
20
17
18
40
22
13
7
15
5
6
32
30
8
16
14
35
23
10
37
24
13
9
4
11
27
31
38
3
28
34
16
24
6
19
39
25

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

Elbow

1шт.

2

637-63153

O-RING,2.2mm Thk x 15.3mm ID, Cl 6, 90 Duro

1шт.

3

238-6014

O-RING,0.07" Thk x 0.489" ID, -14, Cl 6, 90 Duro

1шт.

4

87405121

HYD TUBE,.5" OD

1шт.

5

NSS

NOT SOLD SEPARAT

Tee

1шт.

6

238-6016

O-RING,0.07" Thk x 0.614" ID, -16, Cl 6, 90 Duro

3шт.

7

86988829

BRACKET

1шт.

8

701-919

BHD LOCK NUT,1" - 14

1шт.

9

87730802

ACCUMULATOR,0.75L

PWM Trans Control

1шт.

10

82029752

DECAL

1шт.

11

87560257

TUBE,0.5" OD

1шт.

12

NSS

NOT SOLD SEPARAT

Tee

1шт.

13

238-6014

O-RING,0.07" Thk x 0.489" ID, -14, Cl 6, 90 Duro

2шт.

14

NSS

NOT SOLD SEPARAT

Tee

1шт.

15

637-63153

O-RING,2.2mm Thk x 15.3mm ID, Cl 6, 90 Duro

1шт.

16

238-6014

O-RING,0.07" Thk x 0.489" ID, -14, Cl 6, 90 Duro

1шт.

17

308172A1

TUBE,0.5" OD, 158, 37 mm Length

1шт.

18

NSS

NOT SOLD SEPARAT

Elbow

1шт.

19

9992298

O-RING,0.07" Thk x 0.489" ID, -14, Cl 6, 90 Duro

1шт.

20

86598101

O-RING,2.2mm Thk x 15.3mm ID, Cl 6, 90 Duro

1шт.

21

433589A1

TUBE

1шт.

22

NSS

NOT SOLD SEPARAT

Tee

1шт.

23

637-63153

O-RING,2.2mm Thk x 15.3mm ID, Cl 6, 90 Duro

1шт.

24

238-6014

O-RING,0.07" Thk x 0.489" ID, -14, Cl 6, 90 Duro

2шт.

25

450512A1

TUBE

1шт.

26

NSS

NOT SOLD SEPARAT

Connector

1шт.

27

637-63153

O-RING,2.2mm Thk x 15.3mm ID, Cl 6, 90 Duro

1шт.

28

238-6014

O-RING,0.07" Thk x 0.489" ID, -14, Cl 6, 90 Duro

1шт.

29

NSS

NOT SOLD SEPARAT

Elbow

1шт.

30

637-63113

O-RING,2.2mm Thk x 11.3mm ID, Cl 6

1шт.

31

238-6012

O-RING,0.07" Thk x 0.364" ID, -12, Cl 6, 90 Duro

1шт.

32

451059A1

TUBE

1шт.

33

322529A1

COUPLING

Diagnostic

1шт.

34

238-6014

O-RING,0.07" Thk x 0.489" ID, -14, Cl 6, 90 Duro

1шт.

35

143349A1

DUST CAP

1шт.

36

87413833

CONDUIT

(If Equipped)

1шт.

37

L11541

CABLE TIE,203.2mm L, Nylon

CABLE STRAP (If Equipped)

2шт.

38

515-23127

CLAMP,1/2", Insul, 3/8" Bolt

1шт.

39

614-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd

2шт.

40

895-18010

WASHER,10.5mm ID x 18mm OD x 1.6mm Thk

2шт.

41

84270891

DECAL

Warning

1шт.

Выбрано товаров: 41
