(10.210.AO[03]) - FUEL LINES & RELATED PARTS

Запчасти Case IH MAGNUM 235 (10.210.AO[03]) - FUEL LINES & RELATED PARTS (10) - ENGINE

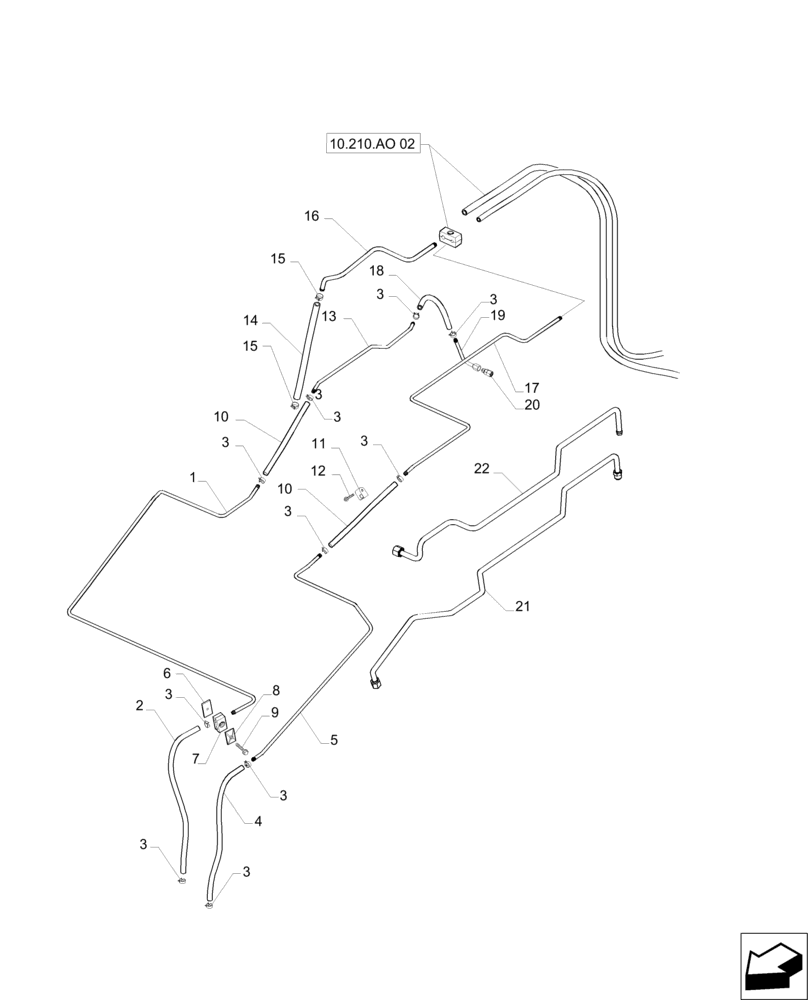

Схема запчастей Case IH MAGNUM 235 - (10.210.AO[03]) - FUEL LINES & RELATED PARTS (10) - ENGINE
3
10
15
5
18
3
19
3
10
20
21
8
13
14
10.210.ao 02
3
3
3
22
6
15
12
16
2
11
7
3
3
9
3
3
17
1
4
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84309337

FUEL TUBE

Assy, Fuel Cooler

1шт.

2

84278938

FUEL HOSE

1шт.

3

1348264C1

HOSE CLAMP

12шт.

4

84278939

FUEL HOSE

1шт.

5

84278931

FUEL TUBE

Assy

1шт.

6

384871A1

PLATE

1шт.

7

1546024C1

CLAMP

1шт.

8

384870A1

PLATE

1шт.

9

844-8050

BOLT,M8 x 1.25 x 50mm, Cl 8.8

1шт.

10

84178007

HOSE

2шт.

11

196447C1

CLAMP

1шт.

12

844-6040

BOLT,Hvy Hex, M6 x 40mm, Cl 8.8

1шт.

13

84278936

FUEL TUBE

Assy

1шт.

14

84278941

HOSE

1шт.

15

196252A1

CLAMP

2шт.

16

84278934

FUEL TUBE

Assy

1шт.

17

84278937

FUEL TUBE

Assy

1шт.

18

84278942

FUEL HOSE

1шт.

19

84426833

FUEL TUBE

Assy

1шт.

20

84179286

FITTING

1шт.

21

84283120

TUBE

Assy

1шт.

22

84283117

TUBE

Assy

1шт.
