(41.200.AT[04]) - STEERING SYSTEM, MFD - CNH

Запчасти Case IH MAGNUM 235 (41.200.AT[04]) - STEERING SYSTEM, MFD - CNH (41) - STEERING

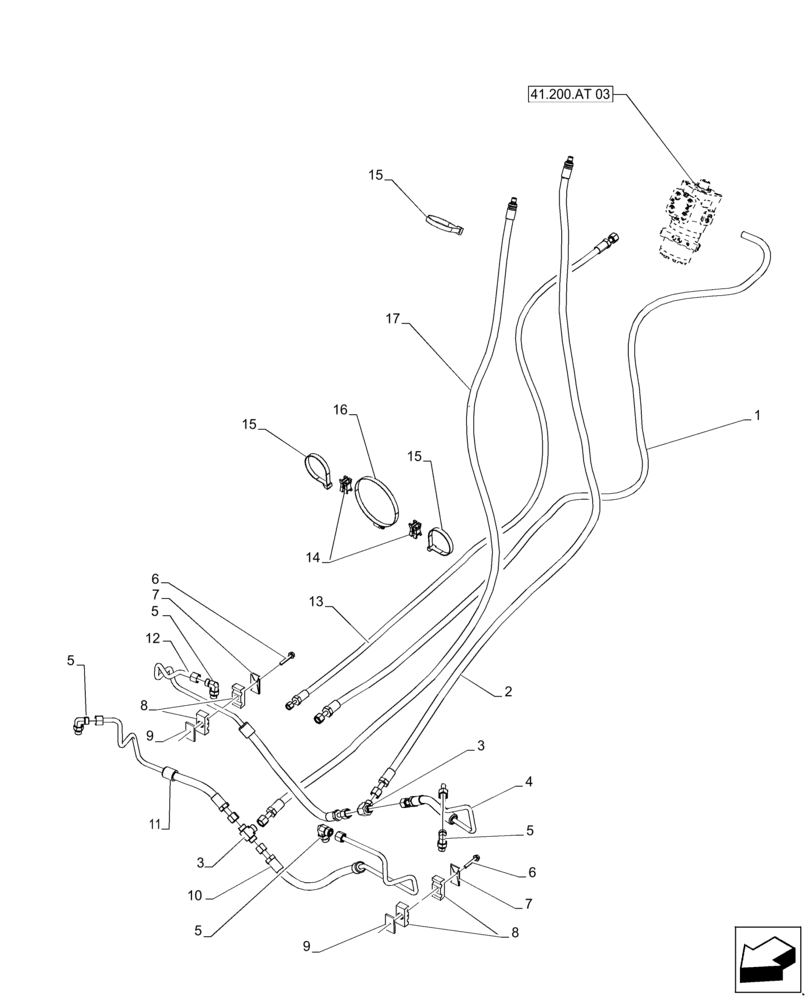

Схема запчастей Case IH MAGNUM 235 - (41.200.AT[04]) - STEERING SYSTEM, MFD - CNH (41) - STEERING
5
9
5
6
14
1
8
17
15
3
16
7
15
12
5
8
11
6
4
2
41.200.at 03
5
13
7
10
3
9
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47576523

HYDRAULIC HOSE

1шт.

2

84212580

HOSE ASSY.,12.5mm ID x 2377mm L, SAE 100R17

1шт.

3

701-409

TEE,13/16" - 16 Male ORFS x 13/16" - 16 Male ORFS x 13/16" - 16 Male ORFS

2шт.

4

84582660

HYD TUBE

1шт.

5

86579691

90 ELBOW,90 Degree, 13/16"-18 ORFS x M18 x 1.5 ORB

4шт.

6

844-8050

BOLT,M8 x 1.25 x 50mm, Cl 8.8

2шт.

7

1347127C1

PLATE

2шт.

8

87000149

CLAMP

2шт.

9

384871A1

PLATE

2шт.

10

84582659

HYD TUBE

1шт.

11

84582663

TUBE

1шт.

12

84582661

TUBE

1шт.

13

84402974

HOSE,9.53mm ID x 2182mm L

1шт.

14

86991001

SPACER

6шт.

15

86991007

CABLE TIE,509mm L

7шт.

16

214-14104

HOSE CLAMP,155.45mm - 177.8mm

3шт.

17

84362821

HOSE,12.7mm ID x 2452mm L, SAE 100R17

1шт.
