Запчасти Case IH MAGNUM 225 (10.216.01) - FUEL TANK & MOUNTING - BEFORE ZCRH01700 (10) - ENGINE

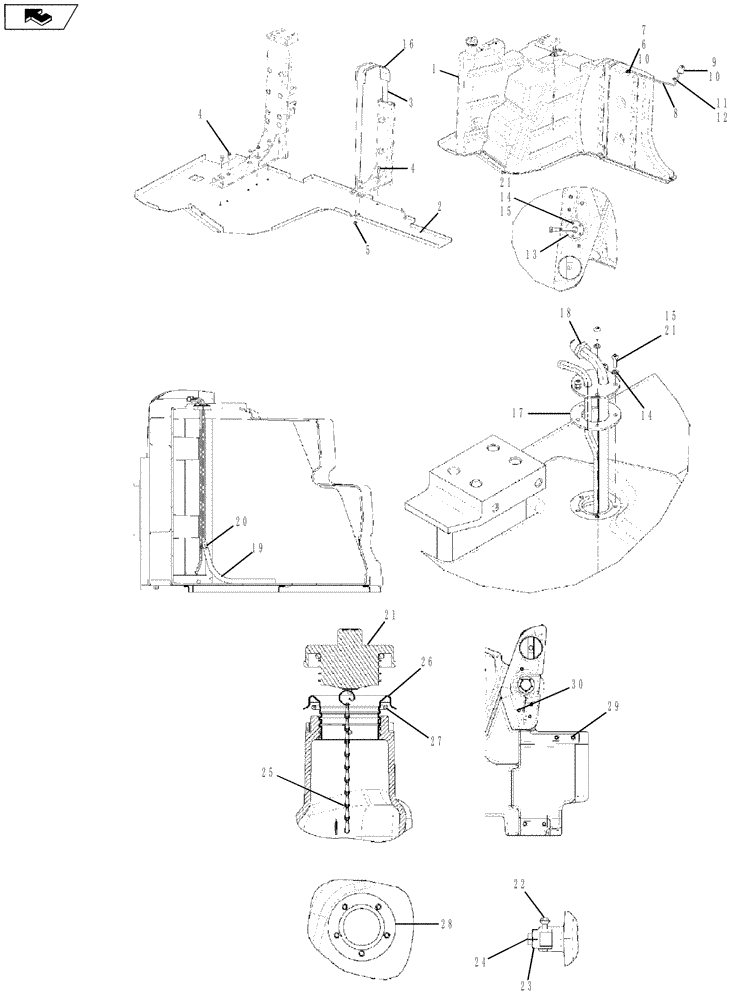

Схема запчастей Case IH MAGNUM 225 - (10.216.01) - FUEL TANK & MOUNTING - BEFORE ZCRH01700 (10) - ENGINE
4
4
12
15
17
3
21
28
14
8
15
19
7
30
16
22
9
21
24
26
2
13
1
20
home
10
10
29
18
6
23
27
5
14
25
21
11

Артикул

Название

Примечание

Количество

1

84272332

FUEL TANK

117 Gal

1шт.

2

84194594

SUPPORT

1шт.

3

84122290

SECURING STRAP

1шт.

4

844-10025

BOLT,Hex, M10 x 25mm, Cl 8.8

7шт.

5

829-2410

FLANGE NUT,M10 x 1.5, Flg, Cl 10

1шт.

6

255094A1

GROMMET

Fuel Tank Roll Over Valve

1шт.

7

275800A1

VALVE STEM

Roll Over

1шт.

8

275801A1

FUEL HOSE

Fuel Tank Roll Over Valve Vent

1шт.

9

87433010

BREATHER

Fuel Tank Vent

1шт.

10

214-1308

HOSE CLAMP,#8, 1/2", Spring

2шт.

11

515-22159

CLAMP,5/8", Insul, 5/16" Bolt

1шт.

12

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

1шт.

13

84137594

SENDER UNIT

1шт.

14

86509828

LOCK WASHER,M5

10шт.

15

440-11010

SCREW,Phillips Drive, Pan HD, #10 - 24 x 5/8"

10шт.

16

84122288

STRAP

1шт.

17

87537695

GASKET

Fuel Sender

1шт.

18

84194645

PIPE

Supply/Return

1шт.

19

84197988

FUEL HOSE

Supply

1шт.

20

214-1510

HOSE CLAMP,#10, 0.56" - 1.06", Type F Worm, W/ Liner

1шт.

21

87731275

CAP

1шт.

22

86625021

HOSE CLAMP,17.5mm - 31.7mm, Worm Gear

1шт.

23

87752134

REDUCER

1шт.

24

NSS

NOT SOLD SEPARAT

PLUG, Fuel Tank Drain

1шт.

25

NSS

NOT SOLD SEPARAT

CHAIN, Assembly

1шт.

26

NSS

NOT SOLD SEPARAT

INSERT, Filler Neck

1шт.

27

NSS

NOT SOLD SEPARAT

O-RING

1шт.

28

NSS

NOT SOLD SEPARAT

RING, Sender Unit

1шт.

29

NSS

NOT SOLD SEPARAT

INSERT, M10 x 1.5

9шт.

30

NSS

NOT SOLD SEPARAT

INSERT, M8 x 1.25

4шт.

31

87433010

BREATHER

Fuel (Not Shown)

1шт.

Выбрано товаров: 31
