(41.216.01) - STEERING CYLINDER ASSEMBLY BREAKDOWN - MFD 12-BOLT CLASS 4 AXLE

Запчасти Case IH MAGNUM 225 (41.216.01) - STEERING CYLINDER ASSEMBLY BREAKDOWN - MFD 12-BOLT CLASS 4 AXLE (41) - STEERING

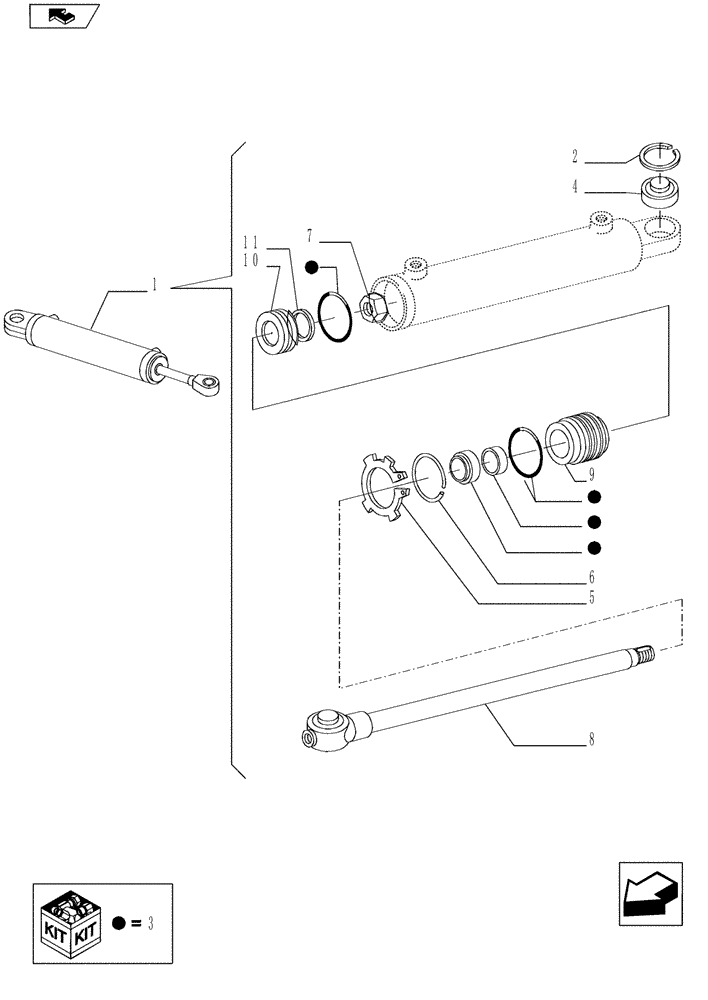

Схема запчастей Case IH MAGNUM 225 - (41.216.01) - STEERING CYLINDER ASSEMBLY BREAKDOWN - MFD 12-BOLT CLASS 4 AXLE (41) - STEERING
3
10
3
3
5
6
3
1
3
8
home
3
4
9
7
11
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5198883

STEERING CYLINDER,Double Acting, 25mm Rod, 232.5mm Stroke

1шт.

2

5192824

LOCKING RING,42mm

D=42

1шт.

3

5199826

SEAL KIT

1шт.

4

5192823

BUSHING,25mm ID x 42mm OD x 20mm W

1шт.

5

5192813

LOCKING RING

1шт.

6

5192815

RING

1шт.

7

47127222

LOCK NUT

1шт.

8

5199831

PISTON ROD

1шт.

9

5199830

JACK HEAD

1шт.

10

5199829

JACK PISTON

1шт.

11

5199828

RING

1шт.
