Запчасти Case IH MAGNUM 220 (88.100.90[12]) - DIA KIT, TRACTOR, FENDERS, WIDE - CL 4.75 (88) - ACCESSORIES

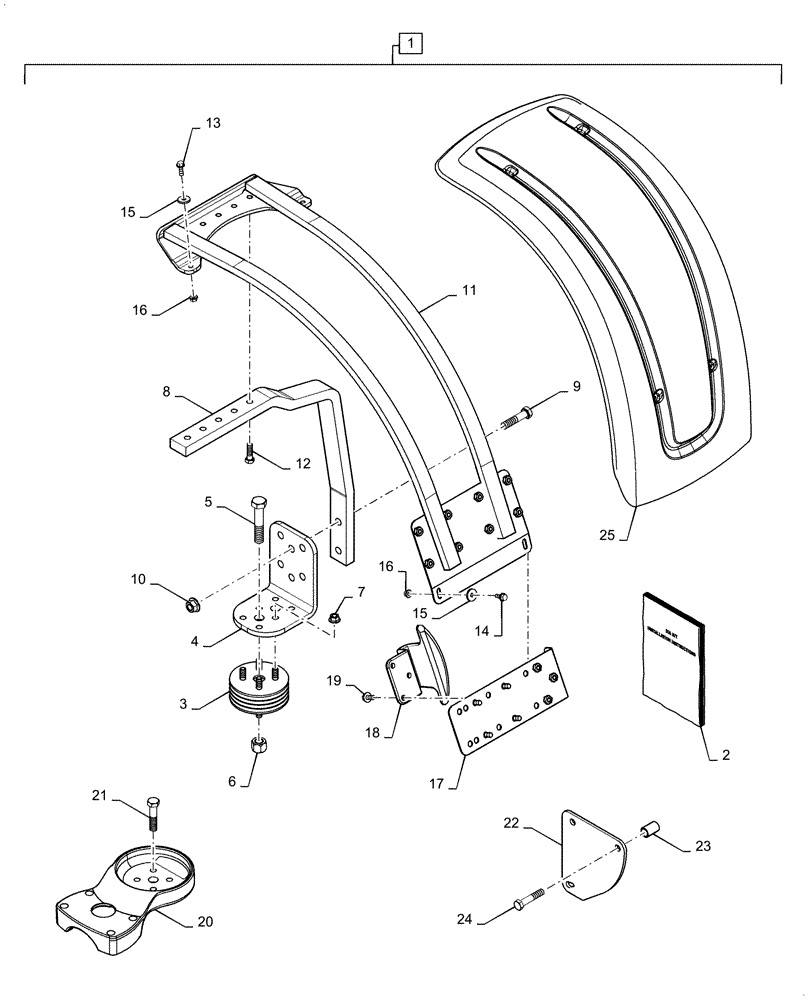

Схема запчастей Case IH MAGNUM 220 - (88.100.90[12]) - DIA KIT, TRACTOR, FENDERS, WIDE - CL 4.75 (88) - ACCESSORIES
9
24
16
10
15
25
12
21
14
11
15
3
22
20
13
17
7
19
4
16
23
1
5
18
2
8
6

Артикул

Название

Примечание

Количество

1

47429632

SERVICE KIT

Fenders, Wide - CL 4.75; Incl 2 - 25

1шт.

2

84598671

INSTRUCTION

Fenders, Wide - CL 4.75

1шт.

3

226690A2

RUBBER BUMPER

Fender Mount

2шт.

4

84546385

SUPPORT

Fender, Upper

2шт.

5

827-20100

BOLT,Hex, M20 x 2.5 x 100mm, Cl 10.9

2шт.

6

832-10420

NUT,M20 x 2.5, Cl 8

2шт.

7

825-2412

FLANGE NUT,M12 x 1.75, Flg, Cl 8

16шт.

8

84546384

SUPPORT

Bar Upright

1шт.

9

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

1шт.

10

825-51416

FLANGE NUT,Flg, M16, Serr

4шт.

11

47465883

FRAME

Fender

4шт.

12

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

2шт.

13

9671714

FLANGE BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

6шт.

14

9804258

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

15

140041

WASHER,M8 x 28mm OD x 3mm Thk

4шт.

16

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

2шт.

17

84546386

PLATE

Fender, Bumper Bar

6шт.

18

84546378

BUMPER

Fender

2шт.

19

86050286

FLANGE BOLT,M10 x 20mm, Cl 8.8

8шт.

20

84573070

BRACKET

Fender, Lower

2шт.

21

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

8шт.

22

47535226

PAD

Fender Stop

2шт.

23

84580679

SPACER

Fender Bumper Plate

6шт.

24

827-20100

BOLT,Hex, M20 x 2.5 x 100mm, Cl 10.9

6шт.

25

47451721

FENDER

Wide, 650mm

2шт.

Выбрано товаров: 25
