Запчасти Case IH MAGNUM 210 (33.202.03) - BRAKES, PEDAL BRAKE (33) - BRAKES & CONTROLS

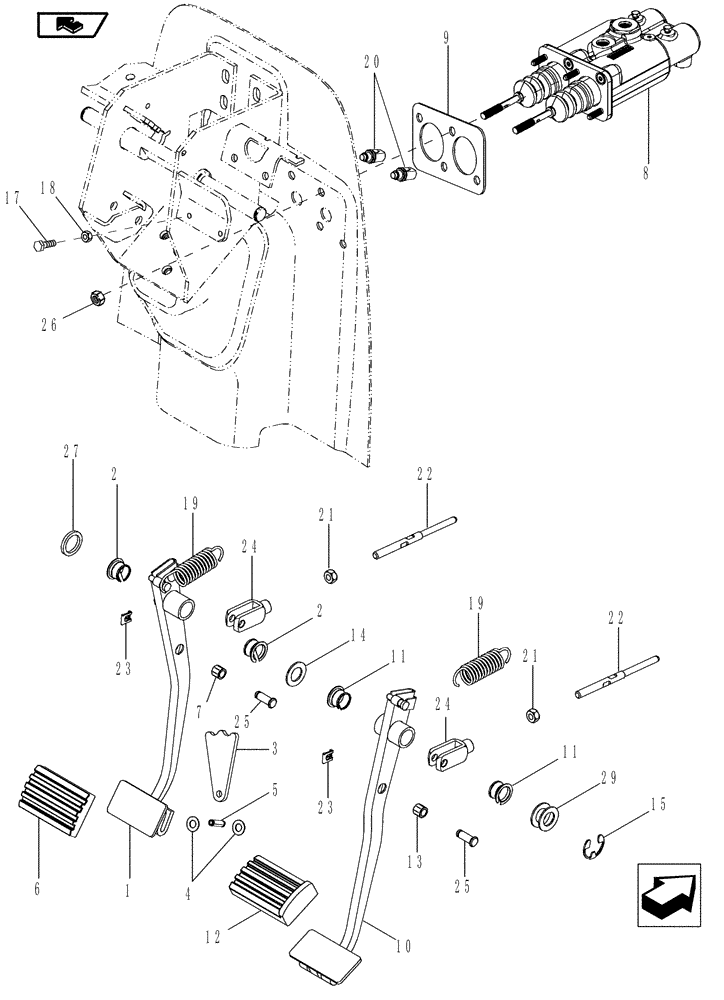

Схема запчастей Case IH MAGNUM 210 - (33.202.03) - BRAKES, PEDAL BRAKE (33) - BRAKES & CONTROLS
6
5
25
17
20
21
8
22
14
27
22
2
24
home
7
18
23
13
25
2
23
12
29
3
11
9
19
4
1
15
26
11
19
21
24
10

Артикул

Название

Примечание

Количество

1

400859A3

PEDAL ASSY.

Left Hand, Inc. 2 - 7

1шт.

2

1990753C1

PLASTIC RING

2шт.

3

188419A1

ARM

1шт.

4

906045R1

BELLEVILLE WASHER,M10 Bolt Size x 20.5mm OD x 0.8mm Thk

10.2 x 20 x 0.8 mm

2шт.

5

87584294

PIN

1шт.

6

1999381C1

RUBBER PAD

1шт.

7

298715A1

BUSHING,10mm ID x 15mm OD x 13mm L

1шт.

8

84152139

BRAKE VALVE

1шт.

8

84152139R

REMAN-HYD VALVE

Reman Brake Valve Assy

1шт.

8

84152139C

CORE-VALVE HYD

Core Return Number

1шт.

9

87751579

GASKET

1шт.

10

400862A3

PEDAL ASSY.

Right Hand, Inc. 11 - 13

1шт.

11

1990753C1

PLASTIC RING

2шт.

12

1999382C1

RUBBER PAD

1шт.

13

298715A1

BUSHING,10mm ID x 15mm OD x 13mm L

1шт.

14

T102217

WASHER,20.1mm ID x 35mm OD x 2mm Thk

1шт.

15

800-3120

CIRCLIP,M20

1шт.

16

258242A1

WASHER,26mm ID x 35mm OD x 4mm Thk

1шт.

17

614-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

2шт.

18

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

19

236504A3

SPRING

2шт.

20

84145712

SWITCH

Brake

2шт.

21

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

22

400865A1

ROD

2шт.

23

193182A1

CLIP

2шт.

24

236323A1

CLEVIS

2шт.

25

192869A1

CLEVIS PIN

2шт.

26

NSS

NOT SOLD SEPARAT

NUT, Brake Valve Mounting

2шт.

27

258242A1

WASHER,26mm ID x 35mm OD x 4mm Thk

1шт.

Выбрано товаров: 29
