Запчасти Case IH MAGNUM 200 (90.118.CE) - LADDER ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS

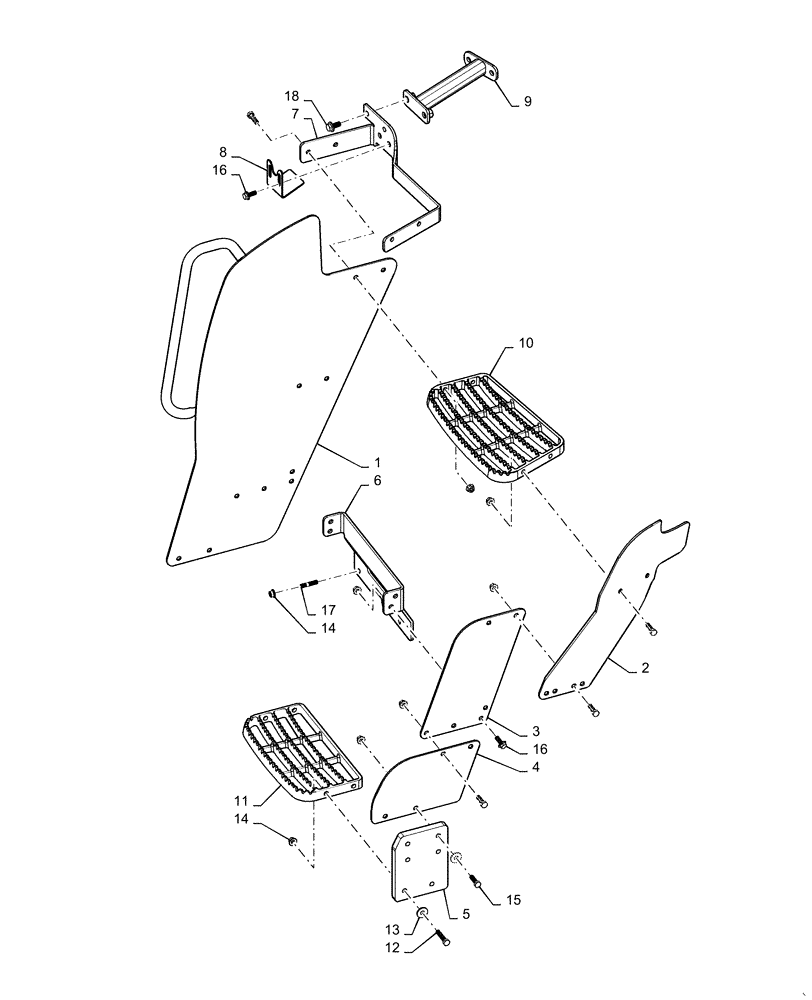

Схема запчастей Case IH MAGNUM 200 - (90.118.CE) - LADDER ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS
12
18
9
4
6
17
3
16
2
8
10
11
16
14
5
13
7
15
1
14

Артикул

Название

Примечание

Количество

1

47364210

RISER

w/Handle, Ladder

1шт.

2

84499079

RISER

Rear Upper Step

1шт.

3

87731280

RISER

Rear Center Step

1шт.

4

84197984

RISER

Lower Step

1шт.

5

87486039

RISER

Flexible Step

2шт.

6

84499384

SUPPORT

Step

1шт.

7

84196541

BRACKET, SUPPORTING

Upper Steps

1шт.

8

84381041

BRACKET, SUPPORTING

Fuel Tank Hold Down

1шт.

9

84122286

SUPPORT

Step

1шт.

10

87310397

STEP

1шт.

11

87301185

STEP

3шт.

12

614-10050

BOLT,Hex, M10 x 1.5 x 50mm, Cl 8.8, Full Thd

4шт.

13

86642464

WASHER,11mm ID x 30mm OD x 2.5mm Thk

8шт.

14

825-2410

FLANGE NUT,M10 x 1.5, Flg, Cl 8

26шт.

15

614-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 8.8, Full Thd

16шт.

16

844-10025

BOLT,Hex, M10 x 25mm, Cl 8.8

6шт.

17

86533693

STUD,M10 x 47, Cl 8.8

2шт.

18

844-12025

BOLT,Hvy Hex, M12 x 25mm, Cl 8.8

4шт.

Выбрано товаров: 18
