Запчасти Case IH 780 (094) - MAIN FRAME AND COVERS (12) - CHASSIS

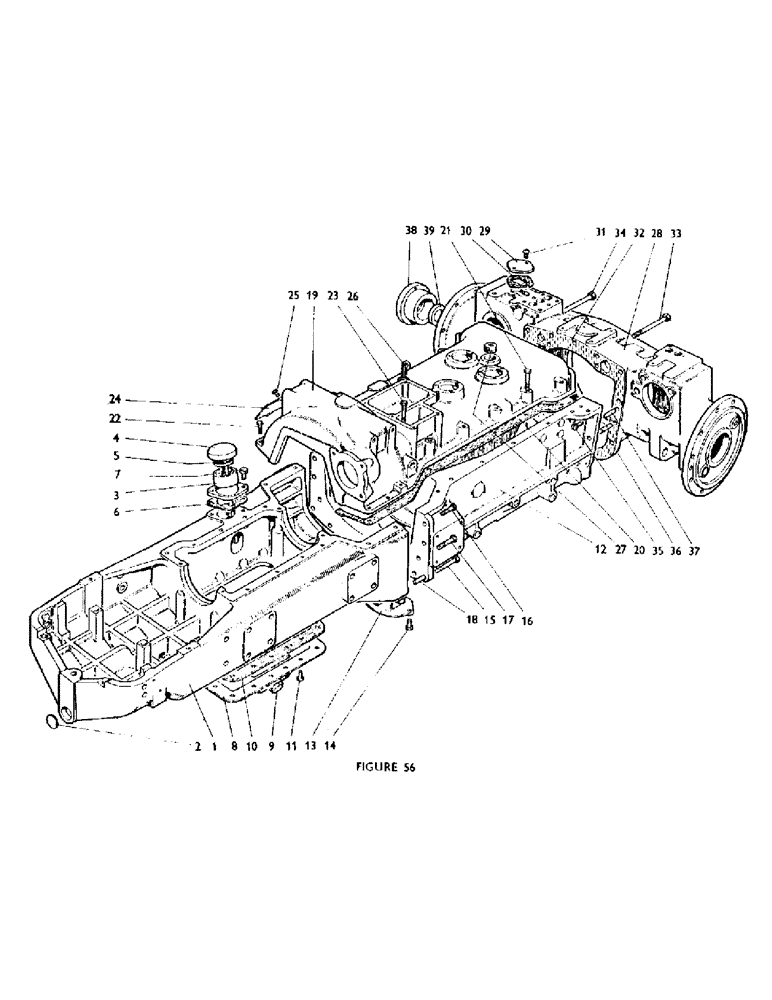

Схема запчастей Case IH 780 - (094) - MAIN FRAME AND COVERS (12) - CHASSIS
7
39
15
37
4
21
10
29
14
27
17
2
11
35
18
23
16
33
12
3
38
8
9
36
22
19
6
13
32
31
20
5
26
24
30
1
34
28
25

Артикул

Название

Примечание

Количество

1

K925148

FRAME

- main, front 602415 onward

1шт.

1

K917015

NO LONGER SERVICED

FRAME - main, front, Serial Range: 600001-602414

1шт.

2

K12421

PLUG

- welch, 1 1/2 in. dia.

1шт.

219-8

LUBE NIPPLE,1/4" - 28 NPTF

NIPPLE, LUBE, , ANF--Trunnion pin 1/4"-28 NPT x .54" lg

2шт.

3

K902042

FILLER

- oil

1шт.

4

K912773

DIPSTICK

- filler cap

1шт.

5

K15279

O-RING,0.139" Thk x 1.359" ID, -220, Cl 5, 75 Duro

- 1 3/8 in. int. dia.--filler cap

1шт.

6

K902043

SEAL

-, Serial Range: filler-frame

1шт.

7

413-618

BOLT,Hex, 3/8" - 16 x 1-1/8", Gr 5

SETSCREW - 3/8 UNC x 1 1/8 in. filler to frame

2шт.

K19482

SPRING WASHER

WASHER - lock, spring, 3/8 in., Serial Range: filler-frame

2шт.

8

K907339

COVER

- sump

1шт.

9

K623825

PLUG

- drain, 1/2 BSP (replaces 24850)

1шт.

K626793

WASHER

- sealing, 7/8 in. (replaces 626769)

1шт.

10

K907585

GASKET

-, Serial Range: sump-frame

1шт.

11

K602803

BOLT

- setscrew, 5/16 UNC x 3/4 in., Serial Range: sump-frame

16шт.

K19481

SPRING WASHER

WASHER - lock, spring, 5/16 in., Serial Range: sump-frame

16шт.

12

K925159

FRAME

- main, rear 602415 onward

1шт.

12

K921701

CASTING

- main frame--rear, Serial Range: 600001-602414

1шт.

K627936

NO LONGER SERVICED

PLUG - plastic, 5/8 in. dia.

32шт.

13

K919568

NO LONGER SERVICED

COVER - clutch pit

1шт.

14

K602733

SCREW

SETSCREW - 1/4 UNC x 5/8 in.

2шт.

K19470

WASHER

- 1/4 in.

2шт.

15

K600617

BOLT

- 7/16 UNC x 3 3/4 in. front frame to rear frame

4шт.

16

K603005

SCREW

- bolt, 7/16 UNC x 1 1/4 in. front frame to rear frame

2шт.

17

K600607

BOLT

- 7/16 UNC x 2 1/8 in. front frame to rear frame

4шт.

280717

NUT,7/16"-14, G5

Front frame to rear frame 7/16"-14, G5

4шт.

K19483

SPRING WASHER

- spring, 7/16 in. front frame to rear frame

10шт.

18

K621826

PIN

- dowel, 5/8 x 1 1/8 in. front frame to rear frame, 602415 onward

2шт.

18

K30362

PIN

- dowel, 7/16 x 1 in. front frame to rear frame, Serial Range: 600001-602414

2шт.

19

K923945

COVER

- gearbox (supersedes 921572)

1шт.

K627933

NO LONGER SERVICED

PLUG - plastic, 3/8 in. dia.--timing peg apertures

2шт.

K690973

FITTING

- grease nipple--clutch cross shaft (replaces 22164)

2шт.

20

K922554

GASKET

- gearbox cover to main frame

2шт.

21

K600615

BOLT

- 7/16 UNC x 3 1/4 in. gearbox cover to main frame

10шт.

K19483

SPRING WASHER

- spring, 7/16 in. gearbox cover to main frame

10шт.

K600708

BOLT

- 7/16 UNC x 3 1/4 in. gearbox cover to main frame

2шт.

K626344

WASHER, LOCK

WASHER - spring, 7/16 in. gearbox cover to main frame

2шт.

413-618

BOLT,Hex, 3/8" - 16 x 1-1/8", Gr 5

SETSCREW - 3/8 UNC x 1 1/8 in. gearbox cover to main frame (replaces 602904)

1шт.

22

K600405

BOLT

- 3/8 UNC x 1 5/8 in. gearbox cover to main frame (replaces 600404)

3шт.

23

K600421

BOLT

- 3/8 UNC x 4 1/4 in. gearbox cover to main frame

3шт.

K600419

BOLT

- 3/8 UNC x 3 3/4 in. gearbox cover to main frame

1шт.

K19482

SPRING WASHER

WASHER - lock, spring, 3/8 in. gearbox cover to main frame

8шт.

24

K89387

COVER

- inspection plate--clutch compartment

1шт.

25

K602701

BOLT

- setscrew, 1/4 UNC x 1/2 in.

2шт.

K19480

SPRING WASHER

- spring, 1/4 in.

2шт.

K83884

SLEEVE

- dipstick

1шт.

26

K904238

DIPSTICK

1шт.

27

K12362

PLUG

- taper, 1 in. BSP

1шт.

28

K924785

SHAFT

- rear axle case (replaces 922077)

1шт.

K623825

PLUG

- drain, 1/2 BSP (replaces 24850)

1шт.

K626793

WASHER

- sealing, 7/8 in. (replaces 626769)

1шт.

29

K929463

COVER

- plate (replaces 910182)

1шт.

30

K929464

GASKET

- (replaces 915166)

1шт.

31

K604089

SCREW

- 5/16 UNC x 5/8 in.

2шт.

K606020

SCREW

GRUBSCREW - 5/16 UNC x 1/4 in.

1шт.

32

K926122

GASKET,0.25mm Thk

- (replaces 922558)

1шт.

33

K600620

BOLT

- 7/16 UNC x 4 1/2 in. axle to gearbox cover

4шт.

K19483

SPRING WASHER

- spring, 7/16 in. axle to gearbox cover

4шт.

34

K600669

BOLT

- 7/16 UNC x 7 3/4 in. axle to gearbox cover

1шт.

K19483

SPRING WASHER

- spring, 7/16 in. axle to gearbox cover (replaces 626522)

1шт.

35

K606656

SCREW

- 7/16 UNC x 1 1/4 in. axle to main frame

2шт.

K11523

WASHER

- shakeproof, 7/16 in. axle to main frame

2шт.

36

K608318

STUD

- 7/16 UNC x 2 in. axle to main frame

7шт.

280717

NUT,7/16"-14, G5

Axle to main frame 7/16"-14, G5

7шт.

K19483

SPRING WASHER

- spring, 7/16 in. axle to main frame

7шт.

37

K621826

PIN

- dowel axle to main frame (replaces 15217)

2шт.

38

K62356

HOUSING

- oil seal

2шт.

39

K13353

SEAL,44.45mm ID x 80.96mm OD x 12.7mm Thk

- oill, 1 3/4 x 3 3/16 x 1/2 in.

4шт.

Выбрано товаров: 68
