Запчасти Case IH 1412 (M7-1) - ELECTRICAL EQUIPMENT, ELECTRICAL WIRING, STARTING AND HEADLAMPS (06) - ELECTRICAL SYSTEMS

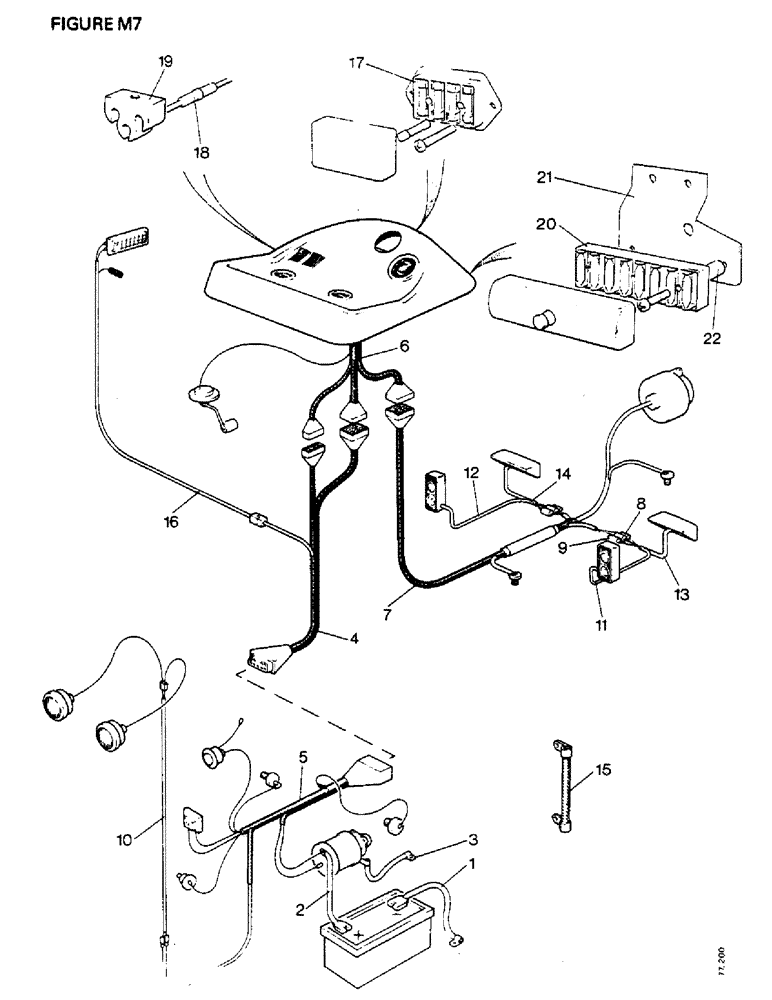

Схема запчастей Case IH 1412 - (M7-1) - ELECTRICAL EQUIPMENT, ELECTRICAL WIRING, STARTING AND HEADLAMPS (06) - ELECTRICAL SYSTEMS
2
18
4
12
1
17
5
21
11
13
9
20
3
14
22
16
15
19
8
10
7
6

Артикул

Название

Примечание

Количество

1a

K947337

CABLE

battery to earth (single pump) (eff. S/N Note A)

1шт.

1410, 1412-11200753: 1410Q, 1412Q-11200752

1шт.

2a

K947407

CABLE

battery to starter (single pump)

1шт.

K15518

CLAMP

CLIP, replaces K621621

1шт.

1b

K917372

CABLE

battery to earth (tandem pump)

1шт.

2b

K949996

CABLE

battery to starter (tandem pump) (eff. S/N Note A)

1шт.

1410, 1412-11200753: 1410Q, 1412Q-11200752

1шт.

2c

K947407

CABLE

battery to starter (tandem pump) (up to S/N Note A)

1шт.

1410, 1412-11200753: 1410Q, 1412Q-11200752

1шт.

K87560

CONTACT HOUSING

RUBBER COVER, starter terminal

1шт.

3

K947336

CABLE

, Serial Range: starter-earth

1шт.

4a

K954904

HARNESS

WIRING HARNESS, front console (eff. S/N Note B)

1шт.

1410Q, 1410SK, 1412Q, 1412SK-11202423

1шт.

K955176

CABLE

COVER, right-hand (eff. S/N Note C)

1шт.

1410, 1410Q, 1410SK, 1412, 1412Q, 1412G, 1412SK-11203600

1шт.

1410Q, 1412Q

1шт.

K955177

CABLE

COVER, left-hand (eff. S/N Note C)

1шт.

1410, 1410Q, 1410SK, 1412, 1412Q, 1412G, 1412SK-11203600

1шт.

1410Q, 1412Q

1шт.

K603924

SCREW

1/4 UNC x 1/2 in (eff. S/N Note C)

2шт.

1410, 1410Q, 1410SK, 1412, 1412Q, 1412G, 1412SK-11203600

1шт.

1410Q, 1412Q

1шт.

K19470

WASHER

1/4 in (eff. S/N Note C)

2шт.

1410, 1410Q, 1410SK, 1412, 1412Q, 1412G, 1412SK-11203600

1шт.

1410Q, 1412Q

1шт.

K626341

SPRING WASHER

SPRING WASHER, 1/4 in (eff. S/N Note C)

2шт.

1410, 1410Q, 1410SK, 1412, 1412Q, 1412G, 1412SK-11203600

1шт.

1410Q, 1412Q

1шт.

4b

K951380

HARNESS

WIRING HARNESS, front scuttle (up to S/N Note B)

1шт.

1410Q, 1410SK, 1412Q, 1412SK-11202423

1шт.

1410Q, 1412Q

1шт.

4c

K953956

HARNESS

WIRING HARNESS, front scuttle

1шт.

1410SK, 1412SK

1шт.

K625006

CLIP

KWIK CLIP, 1/4 in diameter

1шт.

1410Q, 1412Q

1шт.

K951483

RETAINER

PLATE, harness to instrument panel

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K11885

SPRING

WASHER, 9/64 in

4шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K607039

NUT

no. 6 UNC

4шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K86230

CONNECTOR, ELEC

DOUBLE CONNECTOR

1шт.

1410Q, 1412Q

1шт.

K953731

ELEC CONNECTOR

DOUBLE BLADE CONNECTOR

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K11519

WASHER

LOCKWASHER, 3/16 in

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

5a

K951379

HARNESS

WIRING HARNESS, engine auxiliaries

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

5b

K947373

HARNESS

WIRING HARNESS, engine auxiliaries

1шт.

1410, 1412

1шт.

5c

K950143

HARNESS

WIRING HARNESS, engine auxiliaries

1шт.

1410Q, 1412Q

1шт.

K925268

BLADE

CONNECTOR, blade type

2шт.

1410, 1412

1шт.

K19928

CLIP

BUCKLE CLIP

4шт.

1410, 1412

1шт.

K19928

CLIP

BUCKLE CLIP

2шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

6a

K952495

HARNESS

WIRING HARNESS, instrument panel

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

6b

K952145

HARNESS

WIRING HARNESS, instrument panel (eff. S/N Note A)

1шт.

1410, 1412

1шт.

1410, 1412-11200753: 1410Q, 1412Q-11200752

1шт.

6c

K947254

HARNESS

WIRING HARNESS, instrument panel (up to S/N Note A)

1шт.

1410, 1412

1шт.

1410, 1412-11200753: 1410Q, 1412Q-11200752

1шт.

6d

K952578

PANEL

WIRING HARNESS, instrument panel

1шт.

6e

K955576

PANEL

WIRING HARNESS, instrument panel (Sekura cab)

1шт.

6f

K955574

HARNESS

WIRING HARNESS, engine auxiliaries (Sekura cab)

1шт.

K625003

CLIP

KWIK CLIPS, 3/8 in diameter

2шт.

1410, 1412

1шт.

K625004

CLIP

KWIK CLIPS, 1/2 in diameter

1шт.

1410, 1412

1шт.

86625206

SCREW,Phillips Drive, Pan HD, #10 - 32 x 1/2"

no. 10 UAF x 1/2 in

1шт.

K626340

RING

SPRING WASHER, 3/16 in

1шт.

K617080

NUT

no. 10 UNF

1шт.

7a

K954905

HARNESS

REAR WIRING HARNESS, with grommets (eff. S/N Note B)

1шт.

1410SK, 1412SK

1шт.

1410Q, 1410SK, 1412Q, 1412SK-11202423

1шт.

1410Q, 1412Q

1шт.

7b

K952494

HARNESS

REAR WIRING HARNESS, with grommets (up to S/N Note B)

1шт.

1410SK, 1412SK

1шт.

1410Q, 1410SK, 1412Q, 1412SK-11202423

1шт.

1410Q, 1412Q

1шт.

K627725

GROMMET

1 1/4 in diameter

2шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

8

K86230

CONNECTOR, ELEC

DOUBLE CONNECTOR

5шт.

1410Q, 1412Q

1шт.

8

K86230

CONNECTOR, ELEC

DOUBLE CONNECTOR

4шт.

9

K67916

ELEC CONNECTOR

SINGLE CONNECTOR

2шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

10

K921571

ELECTRICAL WIRE

HARNESS, inboard headlamps

1шт.

1410, 1412

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K625006

CLIP

KWIK CLIP, 1/4 in diameter

10шт.

1410, 1412

1шт.

1412G

1шт.

1410Q, 1412Q

1шт.

K625006

CLIP

KWIK CLIP, 1/4 in diameter

6шт.

10b

K947386

ELECTRICAL WIRE

HARNESS, outboard headlamps

1шт.

1410, 1412

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K625006

CLIP

KWIK CLIP, 1/4 in diameter

5шт.

10c

K950157

ELECTRICAL WIRE

LEAD, headlamps

1шт.

11

K950656

WIRE HARNESS

HARNESS, side/flasher lamp, left-hand

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

12

K950657

WIRE HARNESS

HARNESS, side/flasher lamp, right-hand

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

13

K951406

HARNESS

stop/rear lamp, left-hand

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

14

K951407

HARNESS

stop/rear lamp, right-hand

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K625010

CLIP

WIRING CLIP (eff. S/N Note C)

3шт.

1410, 1410Q, 1410SK, 1412, 1412Q, 1412G, 1412SK-11203600

1шт.

1410Q, 1412Q

1шт.

K947474

TUBE

PLASTIC TUBE, 5/16 in, lamp leads

1шт.

1410Q, 1412Q

1шт.

K625004

CLIP

KWIK CLIP, 1/2 in diameter (lamp, Serial Range: leads-fenders)

5шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K625000

CLIP

CABLE CLIP, 3/8 in diameter (lamp, Serial Range: leads-fenders)

14шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K625006

CLIP

KWIK CLIP, 1/4 in diameter (lamp, Serial Range: leads-fenders)

4шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

86625206

SCREW,Phillips Drive, Pan HD, #10 - 32 x 1/2"

no. 10 UNF x 1/2 in (lamp leads to fenders)

2шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K626310

WASHER

3/16 in (lamp, Serial Range: leads-fenders)

2шт.

K626340

RING

SPRING WASHER, 3/16 in (lamp, Serial Range: leads-fenders)

2шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K617080

NUT

no. 10 UNF (lamp, Serial Range: leads-fenders)

2шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K626341

SPRING WASHER

SPRING WASHER, 1/4 in (lamp, Serial Range: leads-fenders)

7шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K607043

NUT

1/4 UNC (lamp, Serial Range: leads-fenders)

7шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K19930

GROMMET,3/8" ID x 5/8" Groove Dia

5/8 in diameter (lamp leads to fenders)

8шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

15

K947336

CABLE

EARTH STRAP, Serial Range: cab-frame

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K602849

SCREW

SETSCREW, 5/16 UNC x 7/8 in

1шт.

1410SK, 1412SK

1шт.

K19481

SPRING WASHER

SPRING WASHER, 5/16 in

1шт.

1410SK, 1412SK

1шт.

9635082

NUT,5/16" - 18, Gr 5

5/16 UNC

1шт.

1410SK, 1412SK

1шт.

16

K951384

ELECTRICAL WIRE

LEAD, cab accessories

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

17

K950625

BOX, FUSE

FUSE BOX

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K947431

FUSE

35 amp

2шт.

1410, 1412

1шт.

K947431

FUSE

35 amp

3шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K904459

FUSE

25 amp

2шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K951395

FUSE

15 amp

1шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

86625206

SCREW,Phillips Drive, Pan HD, #10 - 32 x 1/2"

no. 10 UNF x 1/2 in

2шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K626340

RING

SPRING WASHER

2шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

K617080

NUT

no. 10 UNF [

2шт.

1410SK, 1412SK

1шт.

1410Q, 1412Q

1шт.

18

K962358

FUSE

HOLDER

2шт.

1410, 1412

1шт.

19

K944904

RETAINER

CLIP, fuse, Serial Range: holder-panel

2шт.

1410, 1412

1шт.

20

K913584

FUSE

BOX

1шт.

K913585

FUSE

8 amp

8шт.

K614845

SETSCREW, no. 10 UNF x 5/8 in (fuse, Serial Range: box-bracket)

2шт.

K626340

RING

SPRING WASHER, 3/16 in (fuse, Serial Range: box-bracket)

2шт.

K617080

NUT

no. 10 UNF (fuse, Serial Range: box-bracket)

2шт.

21

K948500

BRACKET

fuse box

1шт.

K19930

GROMMET,3/8" ID x 5/8" Groove Dia

bracket

1шт.

K603929

SCREW

SETSCREW, 1/4 UNC x 1 1/2 in

2шт.

22

K948501

BUSHING

DISTANCE PIECE, 5/8 in

2шт.

K626573

WASHER

SELOC WASHER, 1/4 in

2шт.

K626341

SPRING WASHER

SPRING WASHER, 1/4 in

2шт.

K607043

NUT

1/4 UNC

2шт.

K621600

CLIP

harness to fuse box

1шт.

Выбрано товаров: 214
