(071) - PICK-UP HITCH, U1171, PICK-UP HITCH, U789, OPTIONAL EQUIPTMENT

Запчасти Case IH 1200 (071) - PICK-UP HITCH, U1171, PICK-UP HITCH, U789, OPTIONAL EQUIPTMENT Drawbars & Hitches

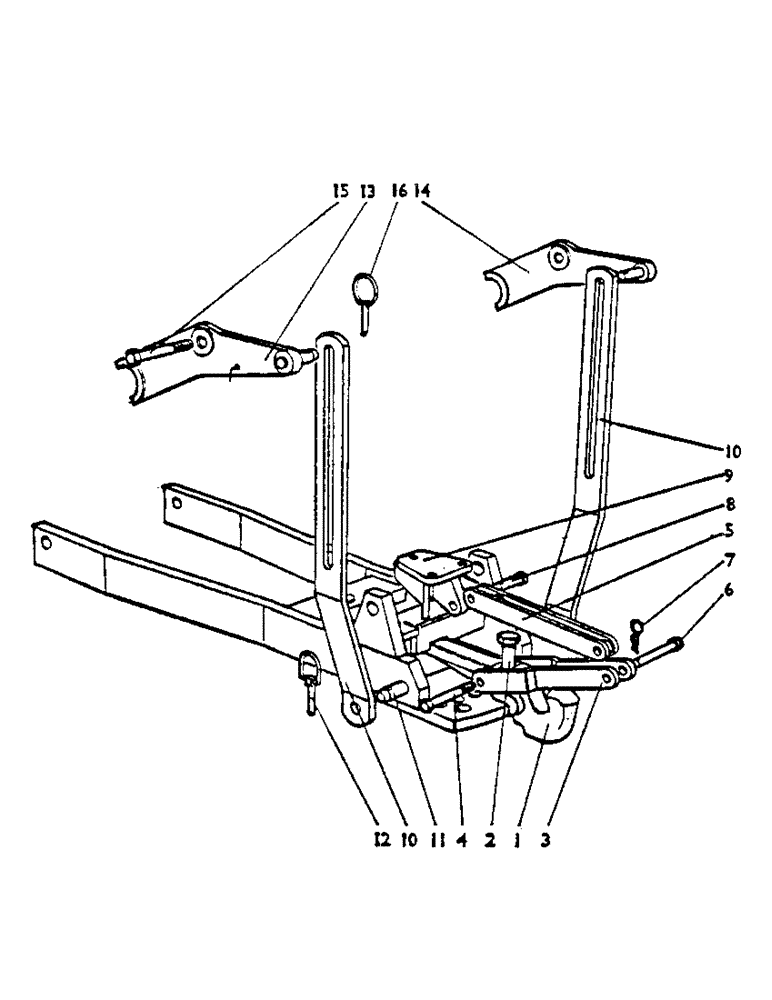

Схема запчастей Case IH 1200 - (071) - PICK-UP HITCH, U1171, PICK-UP HITCH, U789, OPTIONAL EQUIPTMENT Drawbars & Hitches
4
16
13
12
14
11
10
1
15
5
6
2
3
9
7
8
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

K904887

HOOK

towing hook

1шт.

2

K601611

BOLT

7/8 UNC x 3 3/4 in.

1шт.

K607308

NUT

Nyloc nut, 7/8 UNC

1шт.

3

K916945

JAW

1шт.

4

K600818

BOLT (SPREADER)

bolt, 1/2 UNC x 4 in.

1шт.

K607304

NUT

Nyloc nut, 1/2 UNC

1шт.

5

K916946

LINK

1шт.

6

K916951

NO LONGER SERVICED

clevis pin

1шт.

7

K38632

SPRING

clip

2шт.

8

K916959

SPARE PART

pin

1шт.

K923702

PLATE

anchor bracket U1171

1шт.

9

K916943

BRACKET

anchor bracket--check chains U789

1шт.

K603039

SCREW

setscrew, 7/16 UNC x 1 3/8, U1171 in.--bracket to PTO case

3шт.

10

K916952

ROD

lift rod

2шт.

11

K909503

PIN

2шт.

K626684

WASHER

7/8 in.

2шт.

12

K920359

PIN

linch pin and ring

4шт.

13

K916955

ARM

lift arm, left-hand

1шт.

14

K916956

ARM

lift arm, right-hand

1шт.

15

K601462

BOLT

3/4 UNC x 3 in.

2шт.

280954

NUT,3/4"-10, G5

3/4 UNC

2шт.

16

K66408

PIN

linch pin and ring

2шт.

K626684

WASHER

7/8 in.

2шт.
