Запчасти Case IH CX100 (06-09) - FORWARD AND REVERSE CONTROLS (06) - POWER TRAIN

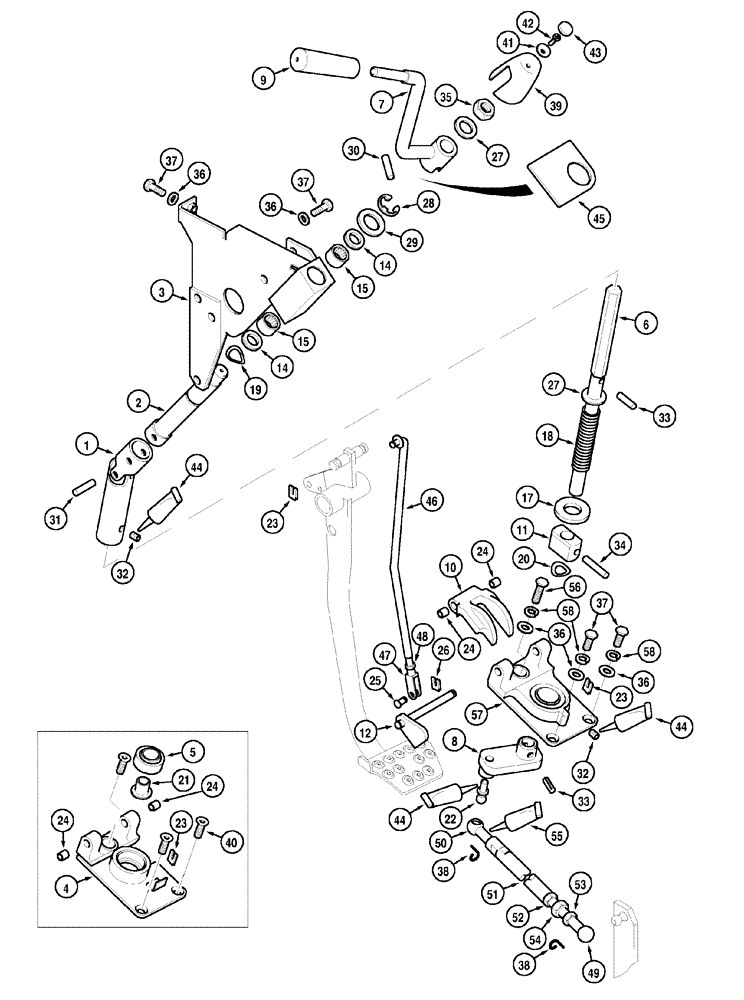

Схема запчастей Case IH CX100 - (06-09) - FORWARD AND REVERSE CONTROLS (06) - POWER TRAIN
7
58
50
49
27
33
36
9
22
48
36
20
8
45
4
36
25
53
54
32
28
24
24
11
38
30
39
26
23
37
55
27
14
15
17
33
6
3
2
24
15
47
37
37
32
40
24
44
19
51
14
34
10
35
43
57
38
21
46
23
44
52
36
12
29
23
5
42
1
31
18
41
56
58
44

Артикул

Название

Примечание

Количество

External

1шт.

1

279824A2

JOINT

1шт.

2

275413A1

SHAFT

Upper

1шт.

3

275398A2

SUPPORT

1шт.

4

275421A3

SUPPORT

1шт.

5

280213A1

RING RACE,19.05mm ID x 36.51mm OD x 19.05mm W

1шт.

6

275414A1

SHAFT

Lower

1шт.

7

298765A1

LEVER

1шт.

8

275417A1

PIVOT

1шт.

9

298766A1

BUTTON

1шт.

10

279829A3

PAWL

1шт.

11

279827A1

CLAMP

If So Equipped

1шт.

12

279830A1

LEVER

1шт.

14

65457C1

SEAL,19.04mm ID x 25.5mm OD x 3.17mm Thk

2шт.

15

359955R91

BEARING, NEEDLE,Needle, 19.04mm ID x 25.4mm OD x 15.76mm W

2шт.

17

279826A2

SPACER

If So Equipped

1шт.

18

279834A2

SPRING

1шт.

19

280212A1

SPRING WASHER

1шт.

20

248047A1

SPRING WASHER

1шт.

21

280214A1

BUSHING

1шт.

22

118311A1

BALL JOINT

1шт.

23

3226538R1

CLIP

2шт.

24

280830A1

BUSHING

4шт.

25

280828A1

CLEVIS PIN

1шт.

26

T102674

CLIP

1шт.

27

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

2шт.

28

800-4316

CIRCLIP,M16

1шт.

29

896-11020

WASHER,22mm ID x 37mm OD x 4mm Thk

22 x 37 x 4 mm

1шт.

30

837-8035

DOWEL,M8 x 35

8 x 35 mm

1шт.

31

38-32420

PIN,9.53mm OD x 31.75mm L, Coiled

3/8" x 1 1/4", Coiled

1шт.

32

878-10810

SET SCREW,M8 x 10mm

2шт.

33

838-3826

PIN,M8 x 26, Coiled

2шт.

34

838-3840

PIN,8mm OD x 40mm L, Coiled

8 x 40 mm

1шт.

35

829-1416

NUT,M16, Cl 10

1шт.

36

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

5шт.

37

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

4шт.

38

3233348R1

CLIP

2шт.

39

280015A2

COVER

1шт.

40

843-1825

SCREW,Flat , M8 x 25mm, Cl 4.8

3шт.

41

97279C1

RETAINER

1шт.

42

540-716

SCREW,Phillips Drive, Pan HD, M4 x 12mm, Cl 4.8

M4 x 12

1шт.

43

97280C1

CAP

1шт.

44

345-75

SEALANT

1шт.

45

293945A2

PLUG

1шт.

279835A1

THREADED ROD

Consists Of 46,47,48

1шт.

46

NSS

NOT SOLD SEPARAT

Rod

1шт.

47

713-126

CLEVIS

M6 x 24

1шт.

48

829-1406

NUT,Hex, M6 x 1, Cl 10.9

1шт.

275423A1

ROD ASSY.

Consists Of 49 - 54

1шт.

49

230279A1

BALL JOINT

LH Thread

1шт.

50

230280A1

BALL JOINT

1шт.

51

NSS

NOT SOLD SEPARAT

Rod

1шт.

52

825-1410

NUT,M10, Cl 8

1шт.

53

825-12410

NUT,M10, Cl 8, LH

M10, LH Thread

1шт.

54

3175688R1

THREADED ROD

1шт.

55

345-75

SEALANT

1шт.

56

614-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

1шт.

57

376595A1

SUPPORT

1шт.

58

892-11008

LOCK WASHER,8mm ID

3шт.

Выбрано товаров: 59
