Запчасти Case IH FARMLIFT 735 (35.734.AD[04]) - VAR - 749483 - QUICK COUPLER, VALVE, HYDRAULIC LINE (35) - HYDRAULIC SYSTEMS

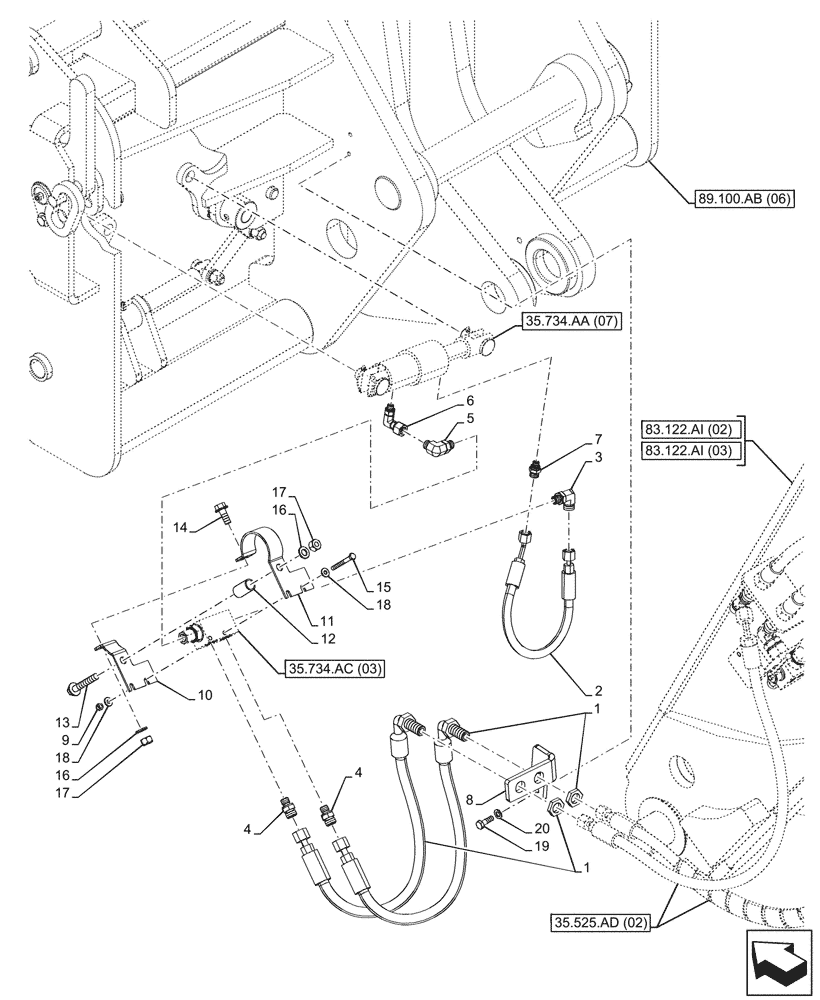

Схема запчастей Case IH FARMLIFT 735 - (35.734.AD[04]) - VAR - 749483 - QUICK COUPLER, VALVE, HYDRAULIC LINE (35) - HYDRAULIC SYSTEMS
35.734.aa (07)
1
10
11
20
8
3
17
6
83.122.ai (02)
13
15
5
7
4
16
1
16
35.525.ad (02)
35.734.ac (03)
9
18
89.100.ab (06)
12
83.122.ai (03)
17
4
18
2
19
14

Артикул

Название

Примечание

Количество

1

47752156

HYDRAULIC HOSE

2шт.

2

47752154

HYDRAULIC HOSE

1шт.

3

71436868

HYD CONNECTOR

1шт.

4

47368443

HYD CONNECTOR

2шт.

5

47494314

ELBOW

1шт.

6

47126309

ELBOW

1шт.

7

85809270

FITTING,9/16"-18 ORFS x M10 x 1 ORB

1шт.

8

47475068

BRACKET

1шт.

9

353308

NUT,M6 x 1.0, Cl 8

2шт.

10

47751332

BRACKET

1шт.

11

47751330

BRACKET

1шт.

12

47751335

SPACER

1шт.

13

9804265

FLANGE BOLT,Hex, M10 x 60mm, Cl 8.8

1шт.

14

9804261

BOLT,Hex, M10 x 25mm, Cl 8.8, Full Thd

1шт.

15

10903724

BOLT,M6 x 55, 8.8

2шт.

16

86624176

WASHER,11mm ID x 20mm OD x 2mm Thk

2шт.

17

8475948

NUT,M10 x 1.5, Cl 8

2шт.

18

12646601

WASHER,6.15mm ID x 15mm OD x 1.5mm Thk

4шт.

19

87023131

BOLT,Hex, M8 x 25mm, Cl 8.8, Full Thd

2шт.

20

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

Выбрано товаров: 20
