Запчасти Case IH FARMLIFT 632 (83.122.AI[01]) - BOOM (6M) (83) - TELESCOPIC SINGLE ARM

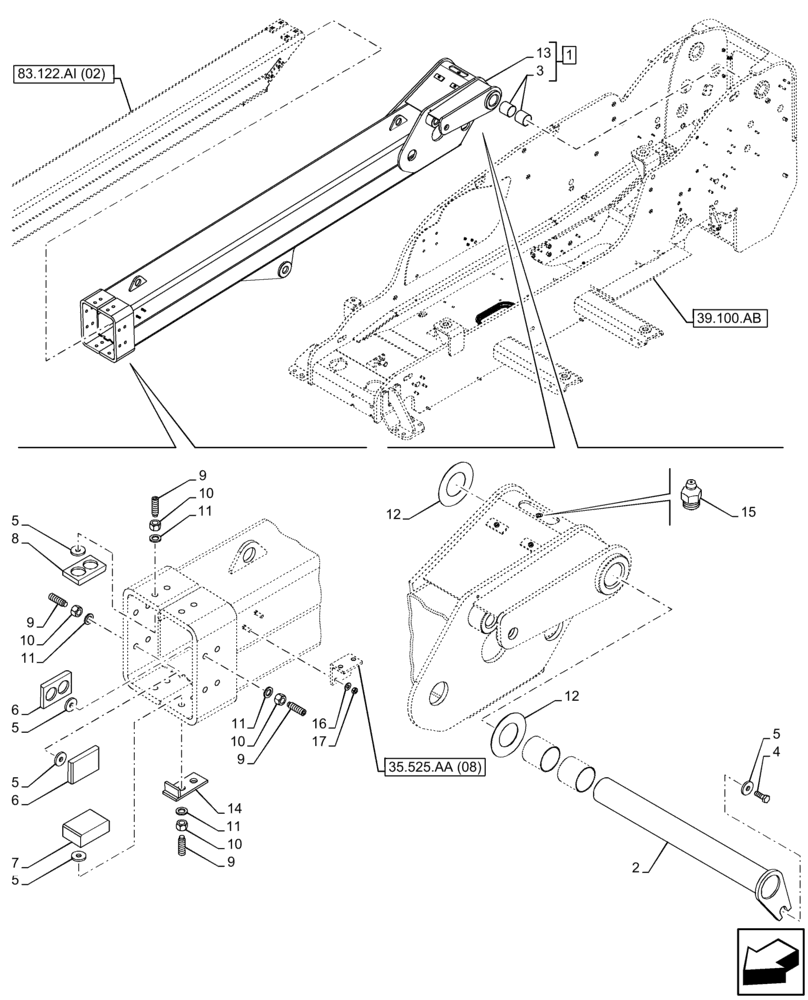

Схема запчастей Case IH FARMLIFT 632 - (83.122.AI[01]) - BOOM (6M) (83) - TELESCOPIC SINGLE ARM
10
9
15
10
83.122.ai (02)
6
10
5
6
8
4
9
17
5
11
39.100.ab
11
13
16
7
11
35.525.aa (08)
11
9
2
12
5
3
14
12
10
9
5
5
1

Артикул

Название

Примечание

Количество

1

47475047

ARM

ASSY, Incl 3, 13

1шт.

2

47575624

PIN

1шт.

3

84589867

BUSHING

2шт.

4

11115831

BOLT,Hex, M14 x 40, 10.9, Full Thd

1шт.

5

84146884

WASHER,15mm ID x 45mm OD x 6mm Thk

17шт.

6

84523728

PAD

Side

4шт.

7

84524158

PAD

Lower

2шт.

8

84591828

PAD

Upper

2шт.

9

84569272

SET SCREW

16шт.

10

86015195

NUT,M20 x 1.5, Cl 10

16шт.

11

10520431

WASHER,21mm ID x 35mm OD x 4mm Thk

16шт.

12

47853812

SHIM

1mm Thk

1шт.

12

47853809

SHIM

2mm Thk

1шт.

13

NSS

NOT SOLD SEPARAT

Arm, Incl in 1

1шт.

14

84590064

BRACKET

2шт.

15

13407211

LUBE NIPPLE,M10 x 1

1шт.

16

86625253

WASHER,11mm ID x 24mm OD x 2mm Thk

2шт.

17

87564742

NUT

2шт.

Выбрано товаров: 18
