Запчасти Case IH FARMLIFT 525 (35.220.AD[02]) - HYDRAULIC PUMP, LINES - END S/N 19042D (35) - HYDRAULIC SYSTEMS

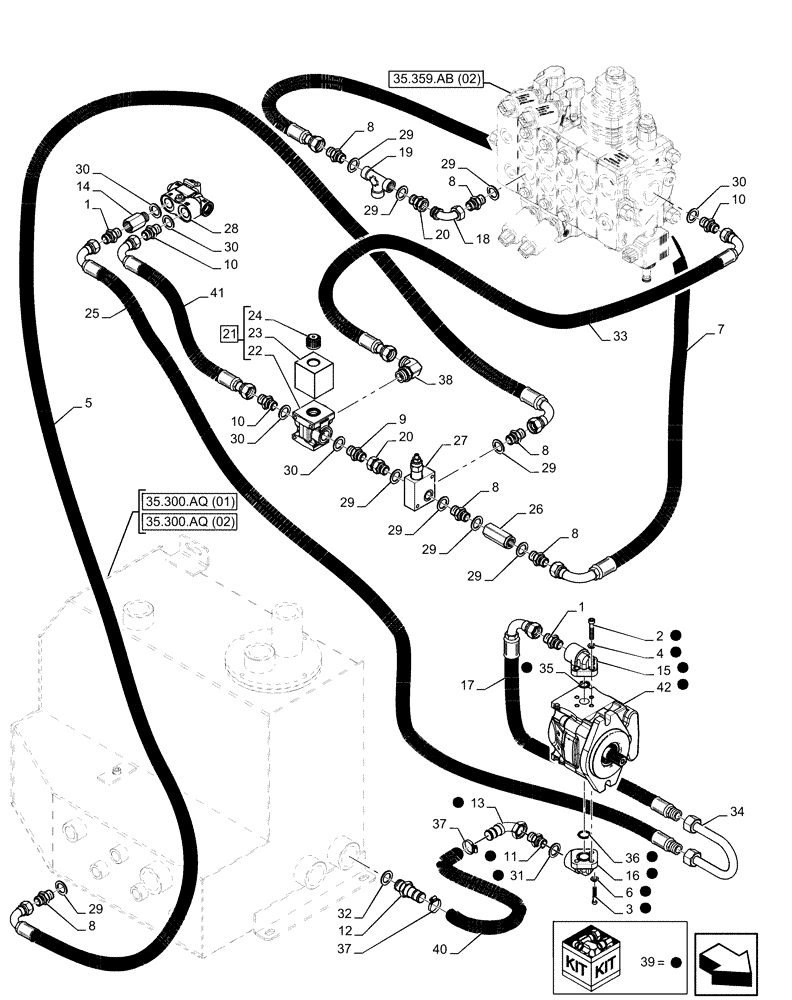

Схема запчастей Case IH FARMLIFT 525 - (35.220.AD[02]) - HYDRAULIC PUMP, LINES - END S/N 19042D (35) - HYDRAULIC SYSTEMS
2
20
29
42
3
10
29
25
29
10
26
17
1
30
39
4
39
18
35.300.aq (02)
32
35
20
31
5
39
30
34
38
35.359.ab (02)
30
23
33
8
1
35.300.aq (01)
11
37
39
36
15
29
28
24
22
8
39
14
27
29
39
30
41
39
19
7
13
8
29
6
39
29
29
37
10
16
9
12
40
29
8
39
8
39
21
39
30
39
39
8

Артикул

Название

Примечание

Количество

1

47667270

NIPPLE

2шт.

2

84499619

BOLT

3шт.

3

84511758

SCREW

3шт.

4

47684834

WASHER

3шт.

5

47708163

HOSE

1шт.

6

84492933

WASHER

3шт.

7

47708165

HOSE

1шт.

8

84510603

NIPPLE

6шт.

9

84511838

NIPPLE

1шт.

10

84511849

NIPPLE

3шт.

11

84512490

NIPPLE

1шт.

12

84512500

FITTING

1шт.

13

84512478

FITTING

1шт.

14

47745378

FITTING

1шт.

15

84537496

FLANGE

1шт.

16

47667307

FLANGE

1шт.

17

47745383

HOSE

1шт.

18

84535967

MANIFOLD

1шт.

19

84538395

FITTING

1шт.

20

84511850

FITTING

2шт.

21

84511085

DISTRIBUTOR

ASSY, Incl 22 - 24

1шт.

22

NSS

NOT SOLD SEPARAT

Valve, Incl in 21

1шт.

23

84510274

SOLENOID VALVE

1шт.

24

47393259

LOCK NUT

1шт.

25

47745404

HOSE

1шт.

26

84585352

CHECK VALVE

1шт.

27

84511141

VALVE

1шт.

28

84497205

VALVE

1шт.

29

84492926

WASHER

9шт.

30

84511854

WASHER

5шт.

31

84511763

WASHER

1шт.

32

84512489

WASHER

1шт.

33

47745392

HOSE

1шт.

34

47745403

HOSE

1шт.

35

84584927

O-RING

1шт.

36

47667352

O-RING

1шт.

37

84512171

CLAMP

2шт.

38

84512060

MANIFOLD

1шт.

39

47871923

KIT

Kit

1шт.

40

47684865

HOSE

1шт.

41

47684862

HOSE

1шт.

42

NSS

NOT SOLD SEPARAT

Pump, Incl in 39

1шт.

Выбрано товаров: 42
