(55.408.CM) - INSTRUMENT CLUSTER

Запчасти Case IH FARMLIFT 525 (55.408.CM) - INSTRUMENT CLUSTER (55) - ELECTRICAL SYSTEMS

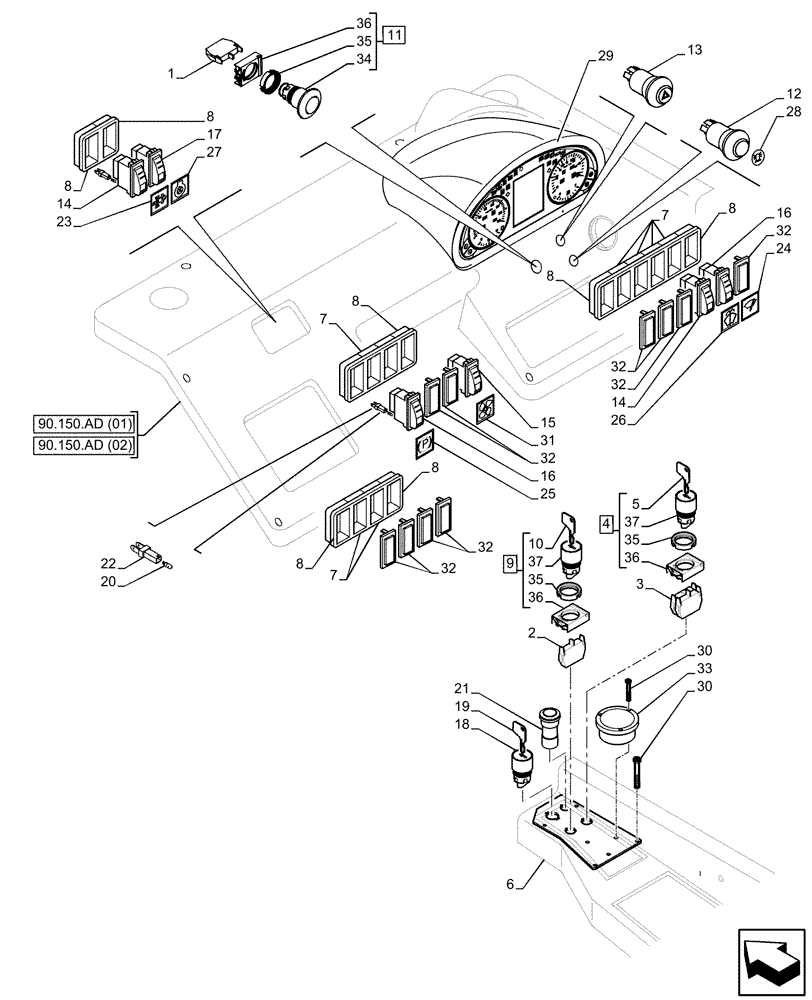

Схема запчастей Case IH FARMLIFT 525 - (55.408.CM) - INSTRUMENT CLUSTER (55) - ELECTRICAL SYSTEMS
8
32
21
14
37
32
1
31
27
7
8
90.150.ad (02)
30
13
19
90.150.ad (01)
37
4
36
16
23
32
26
14
8
32
9
35
35
6
a
12
3
34
25
7
10
8
18
32
8
32
5
35
36
11
7
30
2
a
22
24
36
16
33
8
8
15
29
28
20
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84585400

WIRE CONNECTOR

1шт.

2

84510157

ELEC CONNECTOR

1шт.

3

84510158

ELEC CONNECTOR

2шт.

4

84510201

ROTARY SWITCH

ASSY, Incl 5, 35(Qty1), 36(Qty2), 37(Qty1)

1шт.

5

84523208

KEY

1шт.

6

84510160

PLATE

1шт.

7

84510164

FRAME

8шт.

8

84510163

FRAME

8шт.

9

84510199

ROTARY SWITCH

ASSY, Incl 10, 35(Qty1), 36(Qty2), 37(Qty1)

1шт.

10

84523211

KEY

Red

1шт.

11

84510149

PUSH BUTTON

ASSY, Incl 34, 35(Qty1), 36(Qty2)

1шт.

12

47689002

PUSH BUTTON SWITCH

1шт.

13

47656875

PRESSURE SWITCH

1шт.

14

84523113

SWITCH

2шт.

15

84510173

SWITCH

1шт.

16

76080338

TOGGLE SWITCH

2шт.

17

84523108

SWITCH

1шт.

18

84497728

IGNITION SWITCH

1шт.

19

84510161

IGNITION KEY

1шт.

20

84510191

LAMP

1шт.

21

84519156

PLUG

1шт.

22

84510188

HOLDER

1шт.

23

47656887

SIGHTGLASS

1шт.

24

84510179

WARNING LIGHT

1шт.

25

84510184

WARNING LIGHT

1шт.

26

84523234

GLASS

1шт.

27

84584538

SIGHTGLASS

1шт.

28

47689009

SIGHTGLASS

1шт.

29

47656870

INSTRUMENT CLUSTER

1шт.

30

84510197

SCREW

1шт.

31

84510186

WARNING LIGHT

1шт.

32

84510187

CAP

10шт.

33

84510194

LEVELLING DEVICE

1шт.

34

NSS

NOT SOLD SEPARAT

Push Button, Incl in 1

1шт.

35

NSS

NOT SOLD SEPARAT

Seal, Incl in 1, 4, 9

3шт.

36

NSS

NOT SOLD SEPARAT

Seal, Incl in 1, 4, 9

3шт.

37

NSS

NOT SOLD SEPARAT

Selector, Incl in 4, 9

2шт.
