Запчасти Case IH 8576 (04-002) - ELECTRICAL WIRING AND SENSOR ASSEMBLY (06) - ELECTRICAL

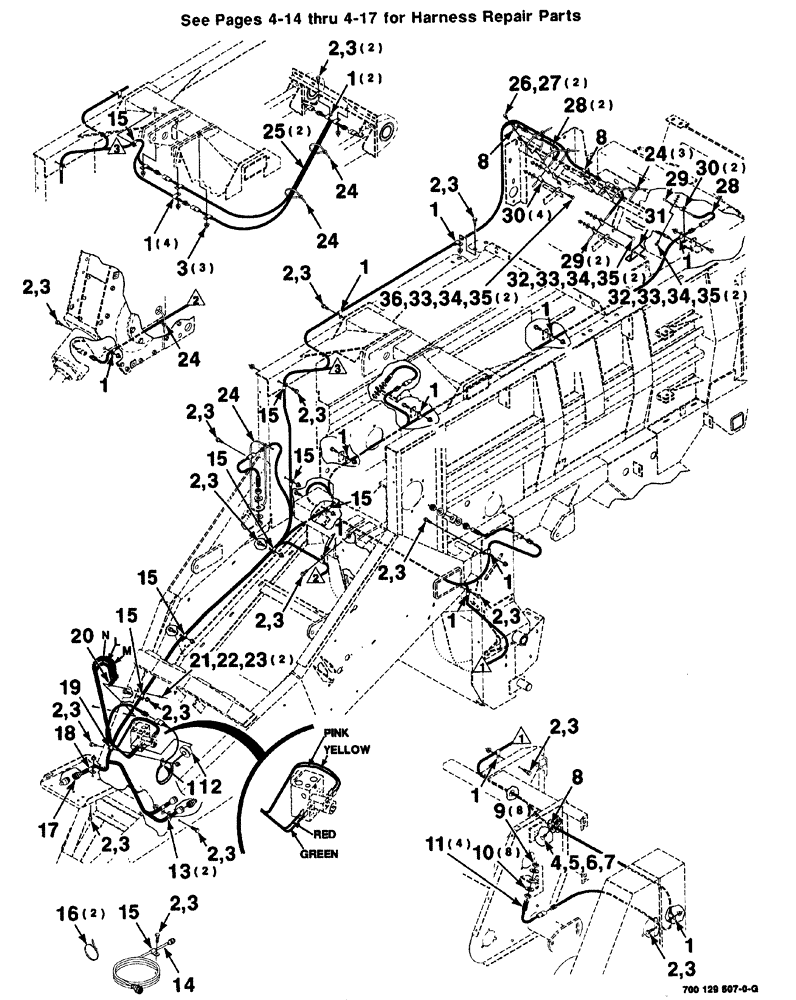

Схема запчастей Case IH 8576 - (04-002) - ELECTRICAL WIRING AND SENSOR ASSEMBLY (06) - ELECTRICAL
1
15
28
27
3
1
2
35
2
31
24
30
21
16
34
1
26
25
34
2
23
11
32
3
33
5
15
18
1
1
2
12
3
13
15
3
3
24
33
2
1
8
19
1
2
2
3
35
3
15
2
1
3
10
33
35
15
2
1
6
22
1
2
29
34
7
29
14
2
3
15
36
24
24
2
3
32
8
24
4
2
3
3
17
15
30
3
2
3
2
8
2
20
3
3
1
3
19
28
9
15
2
1

Артикул

Название

Примечание

Количество

1

515-2395

CLAMP,3/8", Insul, 3/8" Bolt

18шт.

2

121-226

SERRATED BOLT,Hex, 3/8" - 16 x 1"

17шт.

3

232-5316

FLANGE NUT,Flg, 3/8"-16

3/8-16 HFTLN GR/G

20шт.

4

433-512

CARRIAGE BOLT,Sq Nk, 5/16" - 18 x 3/4", Gr 5

1шт.

5

496-21034

WASHER,11/32" x 11/16" x 0.89", HDN

1шт.

6

492-11031

LOCK WASHER,5/16"

1шт.

7

425-105

NUT,5/16"-18, G5

1шт.

8

515-2295

CLAMP,3/8", Insul, 5/16" Bolt

3шт.

9

425-1512

JAM NUT,Jam, 3/4"-10, G5

3/4-16HJN GR2

8шт.

10

705566

WASHER

hardened plain, 3/4

8шт.

11

700706398

SENSOR

PTO

4шт.

12

700720228

SENDER UNIT

TRANSDUCER ASSEMBLY

1шт.

13

515-25127

CLAMP,1/2", Insul, 1/2" Bolt

2шт.

14

700706459

WIRE HARNESS

CABLE

1шт.

15

515-23159

CLAMP,5/8", Insul, 3/8" Bolt

8шт.

16

529070

CABLE TIE,368.3mm L

CABLE STRAP TIE cable

2шт.

17

700713985

HARNESS

WIRE, main

1шт.

18

S95446

CLAMP,1 5/16", Insul, 1/2" Bolt

1-1/4

1шт.

19

515-23190

CLAMP,3/4", Insul, 3/8" Bolt

1шт.

20

700706645

TERMINAL STRIP

STRIP

1шт.

21

700710188

SCREW

#6-32 x 3/4 CRPHMS GR2 STLNS

2шт.

22

492-11006

LOCK WASHER,#6

2шт.

23

225-14106

NUT,#6-32

2шт.

24

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP TIE nylon

7шт.

25

700710751

HARNESS

CABLE

2шт.

26

7883275

SCREW,Hex Washer, 1/4" - 20 x 3/4"

1/4-20 x 3/4 HWHMS

2шт.

27

1703354

NUT

1/4-20 HFTLN GR/G

2шт.

28

700113863

SENSOR

ASSEMBLY

3шт.

29

700706340

MAGNET

3шт.

30

751321

CLAMP

1/4

6шт.

31

700138074

ANGLE

switch

1шт.

32

434-412

CARRIAGE BOLT,Sht Sq Nk, 1/4" - 20 x 3/4", Gr 5

1/4-20 x 3/4 RHSNB

4шт.

33

496-11028

WASHER,9/32" x 5/8" x .065, HDN

hardened plain, 1/4

6шт.

34

492-11025

LOCK WASHER,1/4"

6шт.

35

425-104

NUT,1/4"-20, Cl 5

6шт.

36

51200165

SCREW,Hex, 1/4"-20 x 1", G5

1/4-20 x 1 C

2шт.

Выбрано товаров: 36
