(10-028) - HYDRAULIC CYLINDER ASSEMBLY, 700715531 COMPLETE, 3-1/2 INCH BORE X 10 STROKE

Запчасти Case IH 8576 (10-028) - HYDRAULIC CYLINDER ASSEMBLY, 700715531 COMPLETE, 3-1/2 INCH BORE X 10 STROKE Accumulator

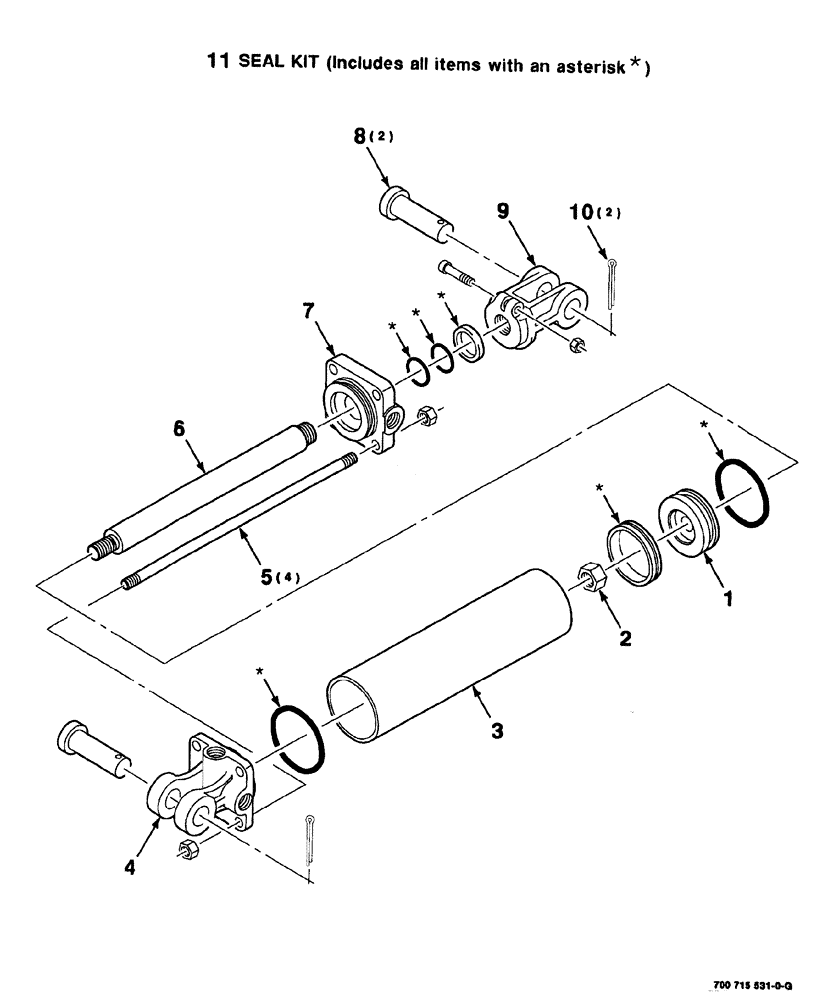

Схема запчастей Case IH 8576 - (10-028) - HYDRAULIC CYLINDER ASSEMBLY, 700715531 COMPLETE, 3-1/2 INCH BORE X 10 STROKE Accumulator
7
3
5
11
9
6
1
2
10
8
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

B17275

PISTON

1шт.

2

7735087

LOCK NUT

PISTON

1шт.

3

8040271

TUBE

1шт.

4

8040263

BASE

clevis

1шт.

5

8040289

ROD

TIE

4шт.

6

7735418

ROD

1шт.

7

8040305

HEAD (CYLINDER)

1шт.

8

427-16350

CLEVIS PIN,25.4mm OD x 88.9mm L

clevis

2шт.

9

700715579

ROD

clevis

1шт.

10

432-1224

COTTER PIN,3/16" x 1-1/2"

2шт.

11

B17232

SEAL

KIT

1шт.
