Запчасти Case IH 95XT (03-04) - THROTTLE CONTROLS (EUROPE) (03) - FUEL SYSTEM

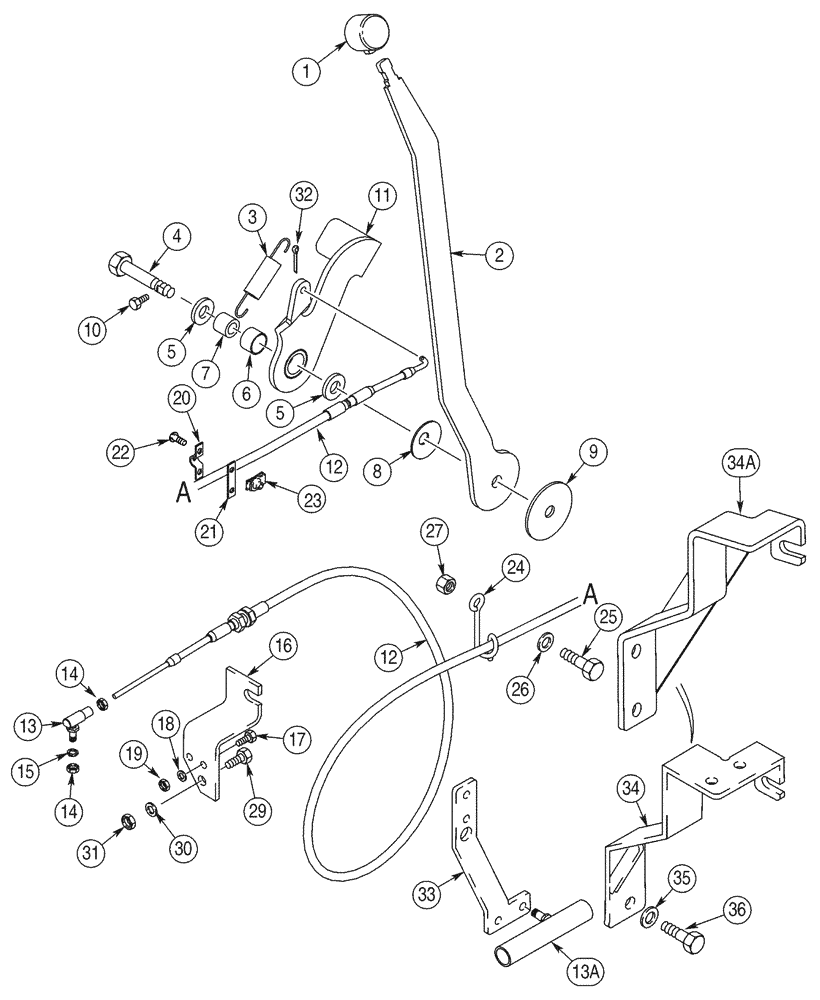

Схема запчастей Case IH 95XT - (03-04) - THROTTLE CONTROLS (EUROPE) (03) - FUEL SYSTEM
34
18
10
7
12
15
14
27
36
23
17
32
3
34a
33
4
13
9
5
2
13a
11
1
8
24
25
22
26
5
14
29
35
21
12
30
19
20
16
31
6

Артикул

Название

Примечание

Количество

1

A177436

KNOB

1шт.

2

186904A1

CONTROL LEVER

Hand Operated

1шт.

3

D124939

SPRING

1шт.

4

805-12060

BOLT,Hex, M12 x 60mm, Cl 10.9

M12 x 60; 10.9

1шт.

5

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

13,5 x 28 x 4 mm

2шт.

6

186905A1

BUSHING

1шт.

7

187035A2

SLEEVE

1шт.

8

R14771

WASHER

1шт.

9

1342374C1

DISC

1шт.

10

614-6030

BOLT,Hex, M6 x 1 x 30mm, Cl 8.8, Full Thd

1шт.

11

186908A2

LEVER

Foot Operated

1шт.

11

87352487

LEVER

Lever, Control, Foot Operated; Replaces 186908A2

1шт.

12

296270A1

CABLE,2032mm L

Engine No.

1шт.

12

296281A1

CABLE,1828.8mm L

Engine No. 392348A1

1шт.

13

L12437

BALL JOINT,#10 - 32 x 7/8"

1шт.

13a

1974525C2

BALL JOINT

Replaces 1974525C1

1шт.

14

225-14210

NUT,#10-32

2шт.

15

492-11010

LOCK WASHER,#10

1шт.

15

492-11025

LOCK WASHER,1/4"

Engine No. 392348A1

1шт.

16

309699A1

BRACKET

1шт.

17

614-6020

BOLT,Hex, M6 x 1 x 20mm, Cl 8.8, Full Thd

2шт.

18

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

19

832-41306

NUT,M6 x 1, Cl 10

2шт.

20

304818A1

COLLAR CLAMP

1шт.

21

L40315

SHIM,5.55mm ID x 12.7mm OD x 2.28mm Thk

1шт.

22

840-1412

SCREW,Hex Skt, M4 x 12mm, Cl 4.8

2шт.

23

833-40304

SPRING NUT,M4, U

M4

2шт.

24

236217A1

CRADLE

1шт.

25

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

27

825-5148

SERRATED NUT,M8, Flg Ser

1шт.

29

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

1шт.

31

832-41308

NUT,M8 x 1.25, Cl 10

1шт.

32

432-48

COTTER PIN,1/16" x 1/2"

1шт.

33

346996A1

LEVER

Engine No. 392348A1

1шт.

34

321881A1

SUPPORT

Engine No. 392348A1, No Longer Used, Order 408116A1

1шт.

34a

408116A1

SUPPORT

Engine No. 392348A1

1шт.

35

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

Engine No. 392348A

2шт.

36

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

13,5 x 28 x 4 mm, Engine No. 392348A1

2шт.

26

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

2шт.

30

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

1шт.

Выбрано товаров: 40
